| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Modellnummer: | SCB10-5600/35 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $10000-$100000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Zertifizierung: | ISO/CE | Typ: | trockene Art Transformator |
|---|---|---|---|
| Nennkapazität: | 5600KVA oder individuell | Kühlmethode: | AN/AF |
| Häufigkeit: | 50/60 Hz | Material: | Kupfer |
| Standards: | AS60076 | Temperaturanstieg: | 100℃ |
| Markieren: | Trockentyp-Transformatoren 33kv,Step-Down Trocken-Typ-Transformatoren,Elektrische Verteilungstransformator 5600kva |
||

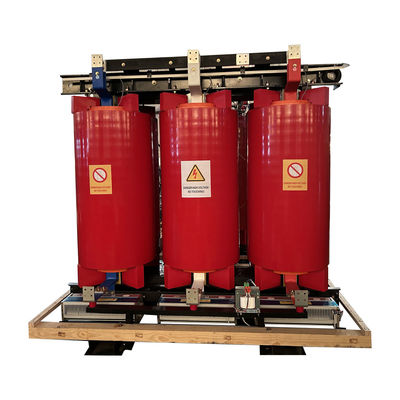

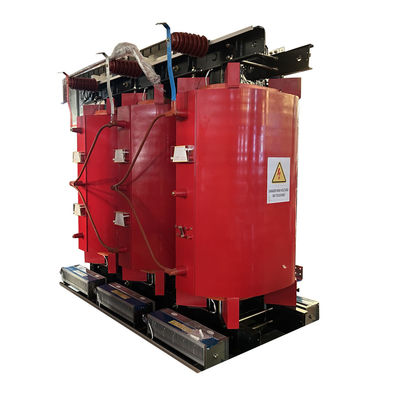

Gussharzspulen für Trockentyp-Transformatoren 33kv Step-Down-Elektroverteilungstransformator 5600kva
Trockentransformator-Funktionen
1) Feuchtigkeits- und Korrosionsbeständigkeit, und kann bei 100% Luftfeuchtigkeit normal betrieben werden, vor allem für Arbeiten unter extremen Umweltbedingungen.
2) Verlust, geringe lokale Entladung, geringer Lärm und starke Wärmeabbaufähigkeit können 150% des Nennlastbetriebs betreiben.
3) Die gesamte mechanische Festigkeit der gegossenen Spirale ist hoch und kann plötzlichen Kurzschluss widerstehen.
4) Sicher, feuersicher, keine Verschmutzung, kann direkt im Ladeszentrum installiert werden.
5) Einfache Wartung und Installation, geringe Gesamtbetriebskosten.
Strukturelle Merkmale
1)Der Eisenkern besteht aus hochwertigem Siliziumstahlblech.Die Oberfläche ist mit Korrosionsschutz und guter Wärmeableitung beschichtet, um den geringen Verlust und die Korrosionsbeständigkeit des Transformators zu gewährleisten.
2)Die Hochspannungswicklung hat einen kontinuierlichen Abfall auf die Scheibe mit einem Bandleiter (Aluminium oder Kupfer) und einer Doppelschichtdämmung.Die Wicklungen werden unter Vakuum mit Epoxidharz gegossen.
3)Die Niederspannungswicklung besteht aus Aluminium- oder Kupferfolie und wird mit einer mit Epoxidharz vorgefertigten Isolierfolie gewickelt.Die Spirale wird in einem Ofen gehärtet, um eine sehr kompakte Wicklung zu bilden.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)In der Vakuumgusskammer wird das Harz in die Form gegossen, um eine hochfeste FRP-Körperstruktur zu erzeugen.

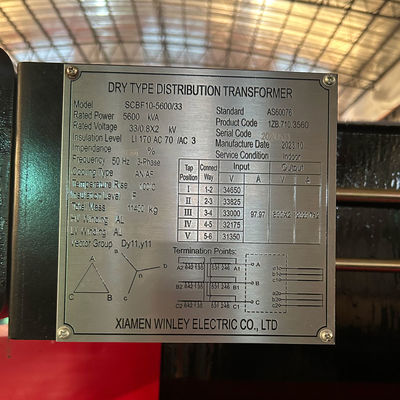

Hauptdaten
| Typ | Trockener Typ, aus Gussharz |
| Nummer des Modells | SCB10-5600KVA/33 ~ 0,4KV |
| Phasen | 3 |
| Nennkapazität |
5600KVA
|
| Typ der Isolierung | F/H |
| Kühlmethode | AN/AF |
| Primärspannung | 33kv |
| Sekundärspannung | 800 V |
| Vektorgruppe |
Dy11
|
| Tapping-Range | ±2 x 2.5 |
| Nennfrequenz | 50 Hz/60 Hz |
| Temperaturanstieg | 100 °C |
| Impedanz | 9% |
| Verlust ohne Last | 8870W |
| Verlust während der Belastung ((120°C) | 55320W |
| Wickelmaterial | Aluminium oder Kupfer |
| IP-Rate | IP00 bis IP54 |
|
Gewicht
|
11500 |
| Kernmaterial | Siliziumstahl |
| Standards | ANSI, IEC |
| Zertifiziert | CE/ISO |
Spezifikation
| Nennkapazität | Hochspannung | Niedrig | Verbindungssymbol | Nichtlastverlust | Verlust während der Last | Keine Lastströmung | Gewicht | Kurzschlussunabhängigkeit |
| (KVA) | (KV) | Spannung | (W) | (W) | (%) | (Kg) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 - Ja, ja. |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |

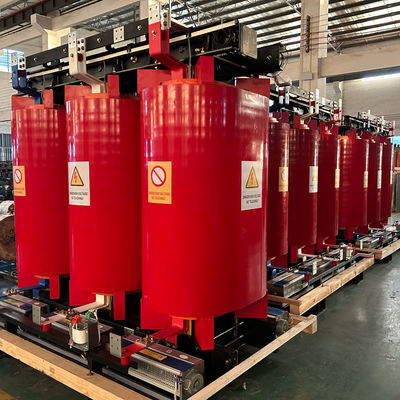

Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
Strukturelle Merkmale
1)Der Eisenkern besteht aus hochwertigem Siliziumstahlblech.Die Oberfläche ist mit Korrosionsschutz und guter Wärmeableitung beschichtet, um den geringen Verlust und die Korrosionsbeständigkeit des Transformators zu gewährleisten.
2)Die Hochspannungswicklung hat einen kontinuierlichen Abfall auf die Scheibe mit einem Bandleiter (Aluminium oder Kupfer) und einer Doppelschichtdämmung.Die Wicklungen werden unter Vakuum mit Epoxidharz gegossen.
3)Die Niederspannungswicklung besteht aus Aluminium- oder Kupferfolie und wird mit einer mit Epoxidharz vorgefertigten Isolierfolie gewickelt.Die Spirale wird in einem Ofen gehärtet, um eine sehr kompakte Wicklung zu bilden.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)In der Vakuumgusskammer wird das Harz in die Form gegossen, um eine hochfeste FRP-Körperstruktur zu erzeugen.
