| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-167/5 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Gepäck aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Einzelphase | Kapazität: | 167 KVA |
|---|---|---|---|
| Isolationsbewertung: | Klasse E Isolierung - 120°C, 248°F | Impedanz: | 10,0-4,5% Typisch |
| Primärspannung: | 12000V | Sekundärspannung: | Kraftstoff |
| Temperaturanstieg: | 65°C | Wickelndes Material: | Kupfer |
| Markieren: | Verteiltransformator mit übergeordnetem Pfahl,Verteiltransformator mit Stangmontage 167kva,Einphasen-Überkopfverteilungstransformator |
||

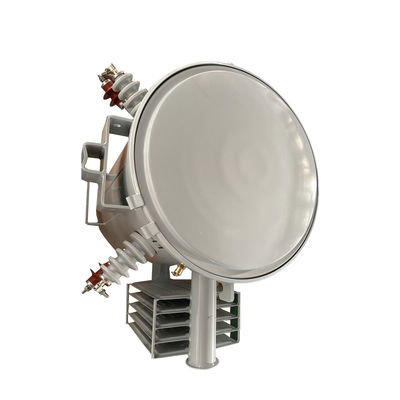

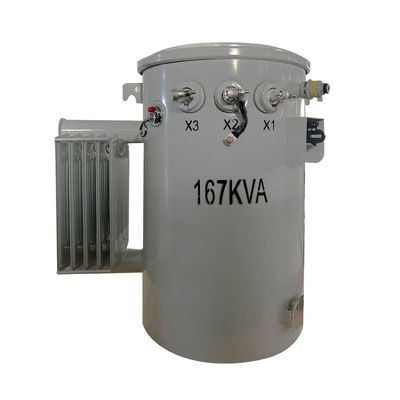

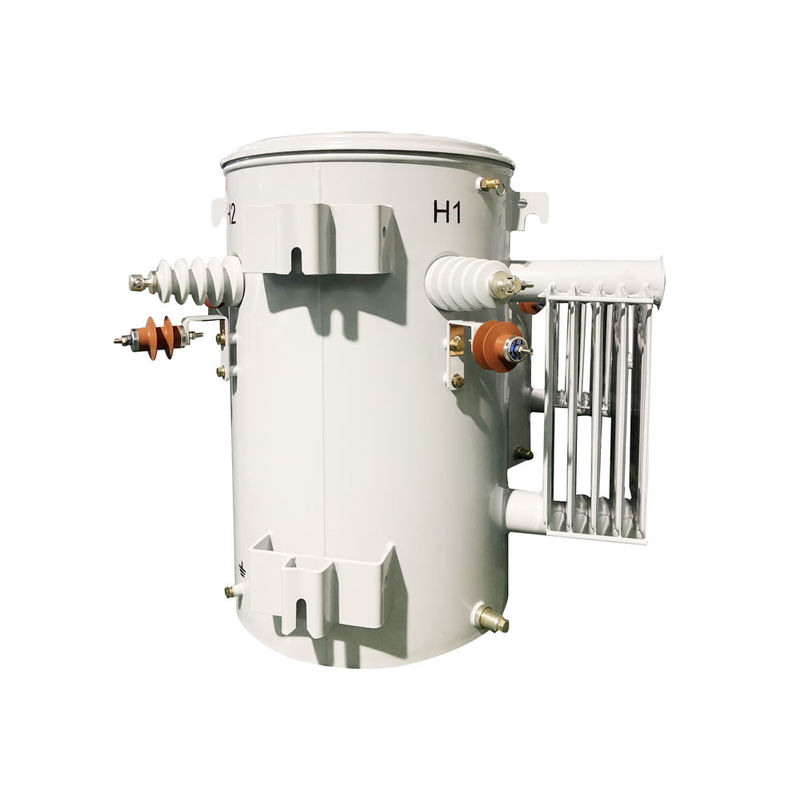

Einphasige Verteilungstransformator mit übergeordnetem Pfahl 167kva 12kv
Leistungsmerkmal
Einphasen-Stäbe-Transformatoren sind aufgrund unterschiedlicher Leistungsverteilungsbedürfnisse und Lastmerkmale im Vergleich zu Dreiphasen-Transformatoren kleiner.mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 WDie Verringerung der Verluste für eine effiziente Stromübertragung beeinflusst die physikalische Größe.und damit verbundene VerlusteDiese Faktoren prägen das optimale Design, um eine zuverlässige Stromverteilung zu gewährleisten.
Hauptdaten
| Typ des Transformators | Überspannungstransformator, herkömmlicher Typ |
| Konfiguration des Transformators | Flüssigkeitsgefüllte Stange montiert |
| Phase | Einzelphase |
| Kapazität | 167 KVA |
| Primärspannung | 12000V |
| Primärspannungsklasse | Klasse 15 kV |
| Primär-BIL | 125 kV |
| Sekundärspannung | 240 V/480 V (L-N-L) |
| Sekundärspannungsklasse | 1Klasse 2 kV |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Impedanz | 10,0-4,5% Typisch |
| Primärverbindungstyp | Lebender Buschbeutel |
| Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt ANSI/IEEE Standards |
| K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
| Flüssigkeitsgewicht* | 304.23 Pfund |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Geräuschpegel | 55 dBA |
| Kernmaterial | Getreideorientierter Stahl |
| Tankmaterial | Beschichtetes Stahl |
| Abmessungen* | 43.31''-W x 35.04''-D x 51.18''-H |
| Effizienz | 990,10% |
| Keine Lastverluste (in Watt) | +/- 455 W |
| Volllastverlust (in Watt) | +/- 1,833 W |
Spezifikationen
| 10kva-500kva Einphasen-Öl-Eintauchtransformer | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | IEEE/ANSI/ DOE | 10,8 bis 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Entwurfszeichnungen
Zubehör
Produktionsaufnahmen
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
