| Markenbezeichnung: | WINLEY |
| Modellnummer: | D-37,5/15 |
| Mindestbestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackungsdetails: | Sperrholzgehäuse |
| Zahlungsbedingungen: | T/T |

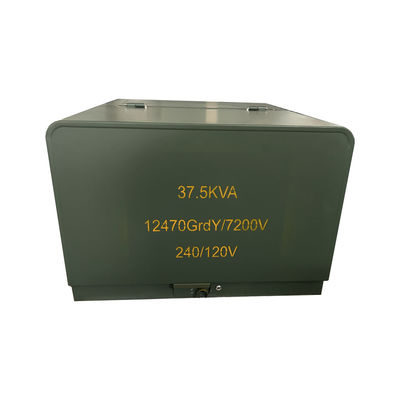

Einphasenöl von Typ 12470V bis 120V 25kva 37,5Kva 50Kva 75Kva 100Kva

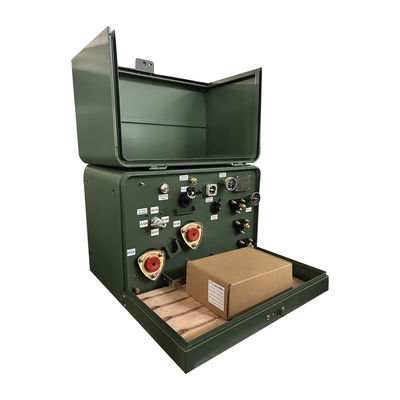

1) Einphasen-Pad-montierte Transformatoren befinden sich in einem Schrank mit Türen und Schlössern, der in der Regel im Freien befindet.Diese Transformatoren sind mit Leistungen von 15-250 kVA ausgestattet.
2)Alle diese Verteiltransformatoren sind ölisoliert, seifekühlt, in Schleifen- oder Radialzufuhr erhältlich und sind tot.
(3) Diese Transformatoren sind in zwei Grundkonfigurationen erhältlich: Radiostation und Schleifzufuhr, die je nach Art der Schaltung, auf der die Transformatoren eingesetzt werden sollen, ausgewählt werden.
Einzelheiten zum Produkt
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart II |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Phase | Einzelphase |
| Kapazität | 37.5 KVA |
| Vektorgruppe | II6 |
| Primärspannung | 12470GrdY/7200 |
| Primärspannungsklasse | Klasse 15 kV |
| Primärphasor | Wye mit Boden |
| Primär-BIL | 95 KV |
| Sekundärspannung | 120/240 (L-N-L) |
| Sekundärspannungsklasse | 1Klasse 2 kV |
| Sekundärer Phasor | Zweifähigkeit |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Impedanz | 2% Typisch |
| Wickelmaterial | Kupfer |
| Abmessungen* | 34.25''-W x 37.4''-D x 25.2''-H |
| Trockengewicht (ohne Öl) * | 5070,05 Pfund |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 1432.98 Pfund |
| Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
| Effizienz | 98.90% |
| Keine Belastungsverluste (in Watt) * | +/- 135 W |
| Lastverlust (in Watt) | +/- 590 W |
Merkmal
1)die Beschichtung des Transformatorbehälters mit Einphasenplatte übersteigt C57,12.8 und C57,12.29Vollständige Einhaltung der IEEE C57.12.28 Gehäuseintegritätsstandards.

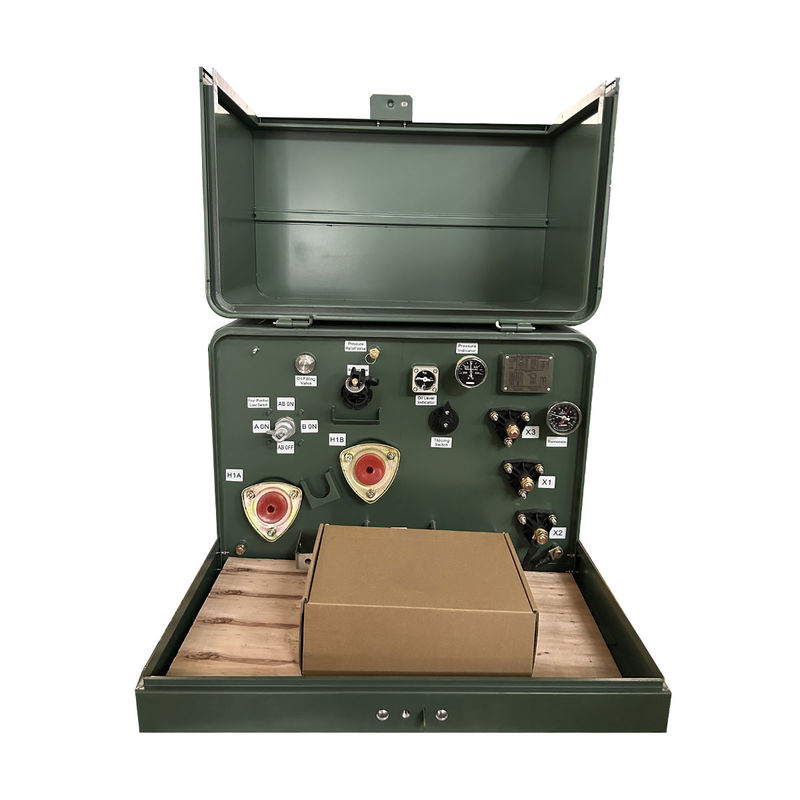

2)Zwei äußerlich geklemmte universelle Hochspannungs-Bushing-Bohren für Schleifzufuhr oder ein äußerlich geklemmter Bushing-Bohr für Radialzufuhr.
3)Drei nach außen geklemmte Niederspannungsbüschungen mit Gewindeverbindungen aus Kupfer, einschließlich eines vollständig isolierten neutralen Endgeräts mit abnehmbarem Bodenriemen.
4)Embossed Bushing-Halterungen; eingebetteter Ölfachboden.
5)Geschwängte, flüssig montierte Hebanlagen aus Edelstahl.
6)Automatische Druckentlastung.
7)Elektroöle mit Oxidationshemmer.
8)Ausnehmbare Haube mit korrosionsbeständigen Scharnierstiften und Fässern aus Edelstahl Leichtes Gehäuse aus Edelstahl und abnehmbare Schwelle mit Edelstahl-Hardware befestigt.
9)Gewölbte Oberflächen an der Haube und Ölkabine, um Wasserverlagerungen zu verhindern.
10)Ölfüll-/Ölpegelstecker; Ölabflussstecker; Vorkehrungen für die Erdung des Tanks.
11)Korrosionsbeständige Verriegelungsanlage mit eingeschlossenem Sicherheitsschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubsch
Spezifikation
| 25kva-500kva einphasige, auf einem Pad montierte Transformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | IEEE/ANSI/ DOE | 10,0 bis 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Zeichnung
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
|
