Usage: | Power | Coil structure: | Toroidal,EI |
---|---|---|---|
Frequency: | 50/60Hz/customize | Material: | Copper/Aluminium |
Ventilated type: | Open type | Vector group: | Dyn11,Dyn5,Yyno or others,Yd11 |
Efficiency: | More than 90% | Color: | Optional |
Markieren: | Isolierungstransformator Kupfer-Aluminium mit 3 Phasen,Gelüfteter Typ- dreiphasenselbsttransformator,Isolierungstransformator Kupfer-Aluminium mit 3 Phasen |

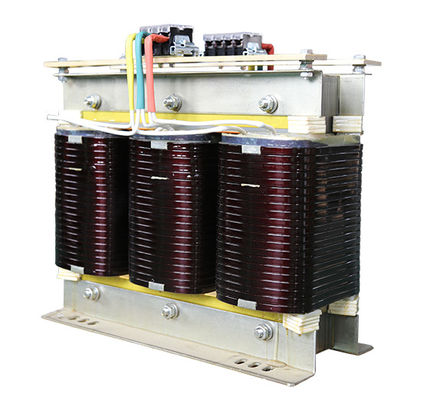

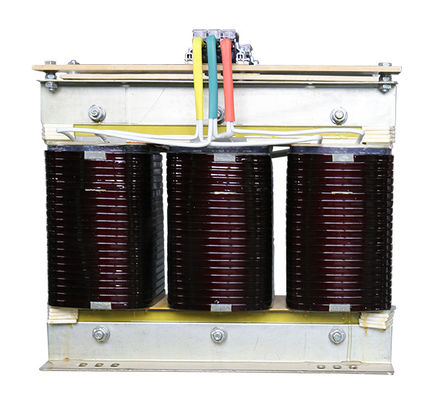

Gelüftetes Typ- dreiphasen-Isolierungs-Transformator-Kupfer/Aluminium
Eigenschaften
1) Kern
Das Hauptmaterial für den 0.30mm starken Korn-orientierten Silikonstahl, unsere Gasträume entsprechend den Anforderungen und Nutzungsbedingungen, beschließen das passendste Material, damit der Transformatorentwurf, um die beste Leistung zu erzielen.
2) Draht
Durch BANK, UEW EIW, SEIW, FEAI emailliertes Draht- und Glasgehäuse, die Temperaturbewertung für das F-stufige (°C) 155, H-stufig (°C) 180, HC-stufig (°C) 200, C-stufig (°C) 220.
Produkt-Name | Trockene dreiphasigart Transformator |
Produkt-Modell | SG/QZB/SBK/Power transformer/ZSG/SBDG/EPS UPS |
Wickelndes Material | Emaillierter Kupferdraht oder emaillierter Aluminiumdraht |
Kapazität | 100VA~5000KVA |
Eingangsspannung | 415V oder besonders angefertigt |
Ausgangsspannung | 380V oder besonders angefertigt |
Frequenz | 50/60Hz |
Verbindungsart | DYN11/YYN0 |
Isolierungs-Niveau | F/H |
Einschließungs-Schutz-Niveau | IP00 oder höheres |
Druck-fester Test | 2500V/min |
Isolationswiderstand | >100MΩ |
Grundwiderstand | 25A<100milliohm> |
Induktions-Widerstands-Spannungs-Test | 125Hz/830V/60s |
Kühlverfahren | Natürliche oder Luftkühlung |
Temperaturanstieg | ≤115K |
Umwandlungs-Verhältnis | <3> |
Luft-tragender Strom | <3> |
Kurzschlussspannung | ungefähr 4,5% |
Gesamtverluste | 4% |
Leistungsfähigkeit | 80%--99% |
Betriebstemperatur | -15℃~40℃ (40℃, 90%R.H., 56days) |
Lagertemperatur | -25℃~100℃ (40℃, 90%R.H., 56days) |
Zertifikat | CER, ISO |
Der technische Parameter als nur Referenz, zu genau technischer Information, fühlen bitte sich frei, mit uns in Verbindung zu treten! |
