Usage: | for UPS and rectifier devices | Frequency: | 50/60Hz/customize |
---|---|---|---|
Input voltage: | 415V/380V | Standard: | EN61558 UL5085 |
Insulation: | B/F/H | Protection: | IP23 |
Power: | 100VA-5000KVA | Efficiency: | >92% |
Markieren: | Energie-Isolierungstransformator NEMA 1,Transformator des Kupfers IP23,UPS-Energieisolierungstransformator |

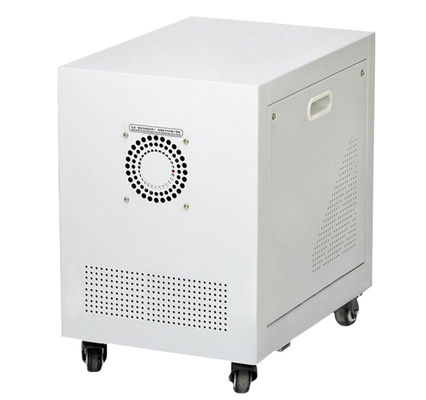

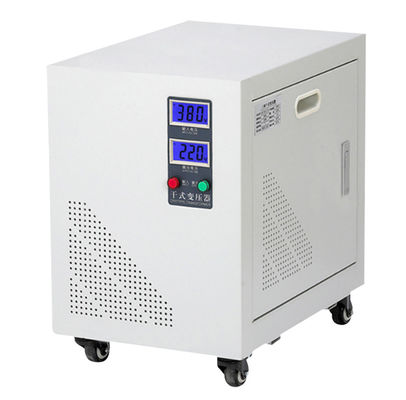

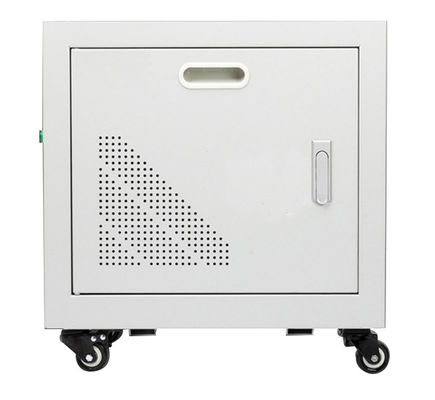

IP23/NEMA 1 USV-Trenntransformator, dreiphasig, Kupfer
Merkmale
Der dreiphasige (einphasige) Trockenspartransformator ist ein Einzelspulentransformator.Primär- und Sekundärseite teilen sich eine Wicklung.Es gibt zwei Arten von Übersetzungsverhältnissen: fest und einstellbar, und kann zum Hoch- oder Herunterschalten verwendet werden.Im Vergleich zu Trenntransformatoren gleicher Kapazität bieten Spartransformatoren die Vorteile der Materialeinsparung, des einfachen Aufbaus, der geringen Größe, des geringen Gewichts und des hohen Wirkungsgrads.Der Einsatz ist besonders wirtschaftlich, wenn das Übersetzungsverhältnis nahe beieinander liegt.Da Primär- und Sekundärseite jedoch eine gemeinsame Wicklung haben, sind Primär- und Sekundärseite elektrisch verbunden.Dies sollte bei einigen Anwendungen berücksichtigt werden.
Produktname | Dreiphasen-Trenntransformator |
Produktmodell | SG/QZB/SBK/Leistungstransformator/ZSG/SBDG/EPS USV |
Wickelmaterial | Emaillierter Kupferdraht oder emaillierter Aluminiumdraht |
Kapazität | 100VA~5000KVA |
Eingangsspannung | 415V oder kundenspezifisch |
Ausgangsspannung | 380V oder kundenspezifisch |
Frequenz | 50/60Hz |
Verbindungstyp | DYN11/YYN0 |
Isolationsniveau | F/H |
Schutzstufe der Gehäuse | IP00 oder höher |
Druckdichtigkeitsprüfung | 2500V/min |
Isolationswiderstand | >100 MΩ |
Bodenwiderstand | 25A<100Milliohm |
Induktionsspannungsprüfung | 125Hz / 830V / 60s |
Kühlungsmethode | Natürliche oder Luftkühlung |
Temperaturanstieg | ≤115K |
Transformationsverhältnis | <3 % |
Luftführende Strömung | <3 % |
Impedanzspannung | ca. 4,5 % |
Gesamtverluste | 4 % |
Effizienz | 80 %–99 % |
Betriebstemperatur | -15℃~40℃ (40℃, 90 % RH, 56 Tage) |
Lagertemperatur | -25℃~100℃(40℃, 90% RH, 56 Tage) |
Zertifikat | CE, ISO |
Die technischen Parameter dienen nur als Referenz. Für genaue technische Informationen können Sie uns gerne kontaktieren! |
Fertigungsprozess
FAQ
1. F: Kann ich eine Musterbestellung haben?
A: Ja, wir freuen uns über eine Musterbestellung, um die Qualität zu testen und zu überprüfen.
2. F: Wie lange ist die Vorlaufzeit?
A: Probenzeit 3-7 Tage, wir versenden normalerweise per DHL, UPS, FedEx usw.Massenproduktionszeit 7-25 Tage.
3. F: Wie lange ist die Garantie?
A: 24 Monate von B/L.Wenn es irgendwelche Probleme mit dem Zubehör gibt, stellen Sie einfach die Fotos des beschädigten Zubehörs zur Verfügung, dann bieten wir einen kostenlosen Service an.Je nach Anzahl der Produkte stellen wir leicht beschädigtes Zubehör kostenlos zur Verfügung.Bei Bedarf können wir Ihnen auch technischen Support bieten.
4. F: Ist OEM/ODM verfügbar?
A: Ja, das ist es!Wir sind Hersteller mit unserem eigenen F&E-Team und können Produkte entsprechend der Zeichnung oder den Anforderungen des Kunden anpassen.
Maßgeschneiderte Dienstleistungen:
A.Individuelle Farbe und Sonderfunktion.
B.Maßgeschneiderte Box.
C.Drucken Sie das Logo des Kunden (Mindestbestellmenge: ≥ 10 Stück).
D.Wenn Sie weitere Produktvorstellungen haben, können wir Sie bei der Gestaltung und Umsetzung unterstützen.Die oben genannten kundenspezifischen Dienstleistungen müssen vor der Produktion bestätigt werden.
5. F: Wie kann die Produktqualität kontrolliert werden?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten verfügen über ein CE-Zertifikat.Wir haben professionelle Ingenieure.Die Arbeiter sind unbedingt dazu verpflichtet, Produkte gemäß den Zeichnungen herzustellen.Für jeden Prozess gibt es technische Ausbilder. Die QC-Aufseher kontrollieren regelmäßig die Produktion.Wir führen Produktleistungstests während der Produktion und umfassende Qualitätstests nach Fertigstellung der Produkte durch.
