| Herkunftsort: | CHINA |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | ISO,CE |
| Modellnummer: | 200VA |
| Min Bestellmenge: | 100Units |
| Preis: | $5-$1000 |
| Verpackung Informationen: | Palette |
| Lieferzeit: | 10-15days |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10000units/month |
| Spulenzahl: | Auto-Transformator | Phase: | Eine Phase |
|---|---|---|---|
| Material: | Kupferdraht | Ausgangsspannung: | 18VACx2 |
| Anwendung: | Audio-Beleuchtungsausrüstung | Mittellage: | 0.27mm |
| Temperaturanstieg: | <60> | Kühlverfahren: | Luftkühlung |
| Markieren: | Toroidal Transformator der Isolierungs-200VA,Beleuchtungstransformator der Niederspannung 200VA,Toroidal Isolierungs-Transformator 18VAC 0V 18VAC |
||

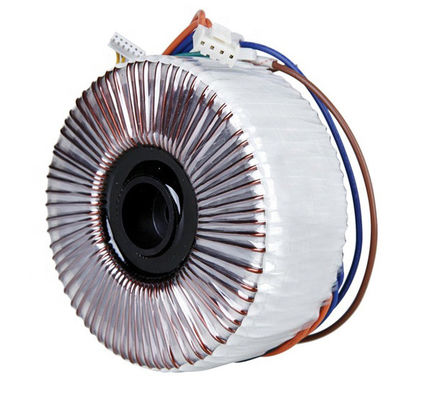

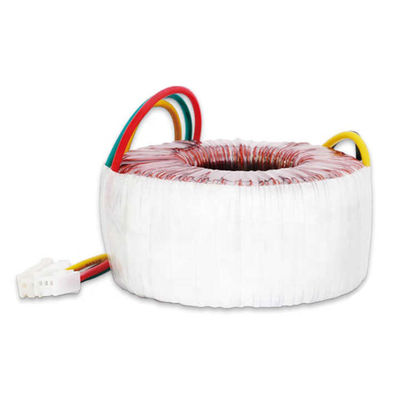

200VA Audio-Beleuchtungsgeräte Ringkerntransformator 18VAC 0V 18VAC
Merkmale
1).Hoher elektrischer Wirkungsgrad, Eisenkern ohne Luftspalt.
2).Klein in Form und Größe.
3).Weniger magnetische Störungen, der magnetische Streufluss ist gering, die elektromagnetische Strahlung ist gering.
4).Niedrige Betriebstemperatur, geringer Eisenverlust, langsame Erwärmung.
5).Einfach zu installieren.
Spezifikationen
| Artikel | Beschreibung |
| Kapazität | 200VA |
| Frequenz | 50/60Hz |
| Max.Temperatur | 60℃ |
| Temperaturanstieg | <60℃ |
| Isolationsklasse | B/F |
| Spannungsverhältnis | 110VACx2-18VACx2 |
| Wickelmaterial | Kupfer |
| Isolationswiderstand | PRI.-SEC.: 500 V DC 100 MΩ/Primär zu Sekundär 500 VDC 100 MΩ Min. |
| Kurzschluss der Wicklungswindung | PRI.Eingang: 440 V AC 150 Hz/Primär und sekundär (kein Ausfall) |
| Hi-Pot-Test | PRI.-SEC.: 4,2 kV/5 mA/2S / primär und sekundär nicht abbaubar) |
| Montageplatte aus Metall | Bereitgestellt |
| Gummidichtung | Bereitgestellt |
| Standards | VDE0550/IEC204-1/IEC61558/EC439 |
| Garantie | 24 Monate |
VA-Berechnung
1. Lesen Sie die Nennleistung der Sekundärwicklung des Transformators ab (aufgedruckt oder auf dem Transformatorgehäuse angebracht).Dies sollte einen Nennwert wie 5 V, 500 mA ergeben.
Multiplizieren Sie die Spannung mit dem Strom, um die VA zu erhalten.
Beispiel: 5 V mal 500 mA (oder 0,5 A) ergeben 2,5 VA
2. Wandeln Sie den VA-Wert der Sekundärwicklung in den VA-Wert der Primärwicklung um, indem die Gleichung VA (Primär) gleich VA (Sekundär) oder VA (p) = VA(s) ist.
Wenn zum Beispiel bei einem 2,5-VA-Sekundärgerät die Primärspannung 120 V beträgt, beträgt der Strom A (p) = VA(s) / V(p).Daraus ergibt sich A(p) = 2,5 / 120 = 0,020833 (ungefähr 21 mA).
Dies ist die Berechnung für einen Transformator mit einer Eingangswicklung und einer Ausgangswicklung.
3. Fügen Sie die separaten VA-Nennwerte für einen Transformator mit mehreren Sekundärwicklungen hinzu.
Für Sekundärwicklung 1 = 5VA bei 500mA
Sekundärwicklung 2 = 24V bei 100mA
Gesamte Sekundär-VA = (5 x 0,5) + (24 x 0,1) = 4,9 VA
Die primäre VA entspricht weiterhin der gesamten sekundären VA.
FAQ
1. F: Kann ich eine Musterbestellung haben?
A: Ja, wir freuen uns über eine Musterbestellung, um die Qualität zu testen und zu überprüfen.
2. F: Wie lange ist die Vorlaufzeit?
A: Probenzeit 3-7 Tage, wir versenden normalerweise per DHL, UPS, FedEx usw.Massenproduktionszeit 7-25 Tage.
3. F: Wie lange ist die Garantie?
A: 24 Monate von B/L.Wenn es irgendwelche Probleme mit dem Zubehör gibt, stellen Sie einfach die Fotos des beschädigten Zubehörs zur Verfügung, dann bieten wir einen kostenlosen Service an.Je nach Anzahl der Produkte stellen wir leicht beschädigtes Zubehör kostenlos zur Verfügung.Bei Bedarf können wir Ihnen auch technischen Support bieten.
4. F: Ist OEM/ODM verfügbar?
A: Ja, das ist es!Wir sind Hersteller mit unserem eigenen F&E-Team und können Produkte entsprechend der Zeichnung oder den Anforderungen des Kunden anpassen.
Maßgeschneiderte Dienstleistungen:
A.Individuelle Farbe und Sonderfunktion.
B.Maßgeschneiderte Box.
C.Drucken Sie das Logo des Kunden (Mindestbestellmenge: ≥ 10 Stück).
D.Wenn Sie weitere Produktvorstellungen haben, können wir Sie bei der Gestaltung und Umsetzung unterstützen.Die oben genannten kundenspezifischen Dienstleistungen müssen vor der Produktion bestätigt werden.
5. F: Wie kann die Produktqualität kontrolliert werden?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten verfügen über ein CE-Zertifikat.Wir haben professionelle Ingenieure.Die Arbeiter sind unbedingt dazu verpflichtet, Produkte gemäß den Zeichnungen herzustellen.Für jeden Prozess gibt es technische Ausbilder. Die QC-Aufseher kontrollieren regelmäßig die Produktion.Wir führen Produktleistungstests während der Produktion und umfassende Qualitätstests nach Fertigstellung der Produkte durch.
