Verwendung: | Motor | Spannung: | 100V/95V/90V/80V |
---|---|---|---|
Spulenstruktur: | Toroidal | Spulenzahl: | 2 oder 3 Wicklungen |
Art: | Steigen Sie auf | Material: | Kupfer oder Aluminium |
Kühlverfahren: | Luftkühlung | Frequenz: | 50Hz oder 60HZ |
Markieren: | Dreiphasenselbsttransformator 25KVA,Steigern Sie Selbsttransformator 100V 90V,Dreiphasenselbsttransformator 100V 95V |

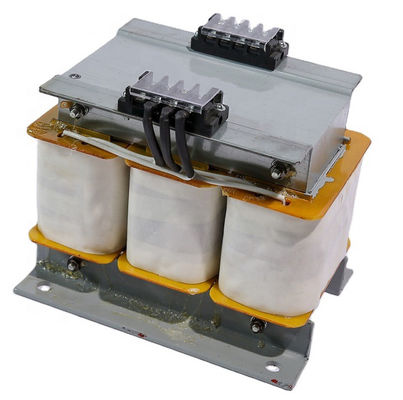

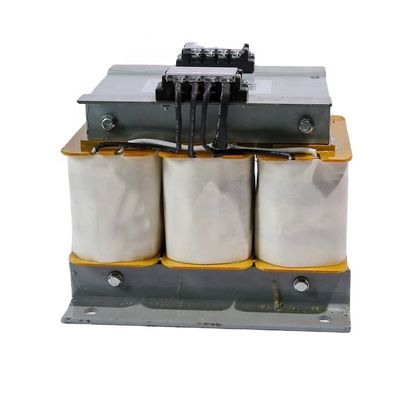

25KVA Step-Up-Dreiphasen-Autotransformatormotor 100V/95V/90V/80V
Besonderheit:
Ein dreiphasiger Spartransformator ist eine Art Spartransformator. Er kann die gleiche Anschlussgruppe wie der dreiphasige Transformator haben, es besteht jedoch eine elektrische Verbindung zwischen den verschiedenen Spulen.Wird hauptsächlich bei Hochleistungsübertragungs- und Transformationsanlässen verwendet.
Spartransformator ist ein Single-Turn-Transformator.Primär- und Sekundärseite teilen sich eine Wicklung, deren Übersetzungsverhältnis fest vorgegeben ist.Im Vergleich zum allgemeinen Transformator gleicher Kapazität bietet er die Vorteile eines einfachen Aufbaus, einer Materialeinsparung und einer geringen Größe.Besonders wirtschaftlich ist es, wenn das Übersetzungsverhältnis nahe bei 1 liegt. Daher wird es eher in Hochleistungsübertragungstransformatoren mit ähnlichen Spannungen eingesetzt.Darüber hinaus wird es häufig in Abwärtsstarterkästen für Asynchronmotoren über 10 kW verwendet.
Spezifikation:
Typ | Trockener Typ | ||
Vakuum-Druckimprägnierung | |||
Spartransformator | |||
Nennleistung | Bis zu 5000 kVA | ||
Eingang | Stromspannung | Nennspannung ≤ 1000 V | |
Aktuell | Nennleistung/Eingangsspannung/1,732 | ||
Klopfen | Keine/Anpassbar | ||
Verbindung | Delta/Yelta | ||
Frequenz | 50/60Hz | ||
Phasennummer | Einzel/Drei | ||
Ausgang | Stromspannung | Nennspannung ≤ 1000 V | |
Aktuell | Nennleistung/Ausgangsspannung/1,732 | ||
Klopfen | Keine/Anpassbar | ||
Verbindung | Delta/Yelta | ||
Frequenz | 50/60Hz±5% | ||
Phasennummer | Einzel/Drei | ||
Vektorgruppe | Yyn0/Dyn11 | ||
Impedanzspannung | 4 % | ||
Effizienz | ≥98 % | ||
Auslastungsgrad | 100 % kontinuierlich | ||
Wickelmaterial | Aluminium/Kupfer | ||
Kein Laststrom | <4 % | ||
Anzeige | Analoges Voltmeter | ||
Isolationsklasse | F/H | ||
Isolationswiderstand | ≥10 MΩ | ||
Spannungsbeständig | 2500 V, 1 Minute, kein Überschlag und keine Beschädigung | ||
Anstieg der Spulentemperatur | ≤120K | ||
Kühlungsmethode |
Natürliche Konvektion (AN) Zwangsluft (AF) |
||
Arbeitsumfeld | Umgebungstemperatur: -10℃ bis +45℃ | ||
Relative Luftfeuchtigkeit: ≤95 % (nicht kondensierend) | |||
Höhe: ≤1000m | |||
Referenzmaße | Anpassbar | ||
Schutzgrad | Innen IP20 (NEMA 1) | Außen IP54 (NEMA 3) | |
Standards | Gemäß IEC und EN |
