Type: | Pad mounted | Primary voltage: | 13800Y/7970V or 13200Y/7620V |
---|---|---|---|
Secondary voltage: | 480Y/277V | Frequency: | 60Hz |
Part: | Live Front or Dead Front | Cooling: | ONAN |
Material: | Alumnium | Power: | 75KVA-3750KVA |
Markieren: | Öltransformator 2500KVA,Dreiphasentransformator 60Hz,Öltransformator Alumnium |

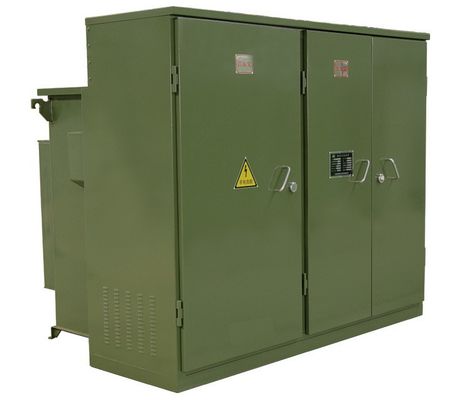

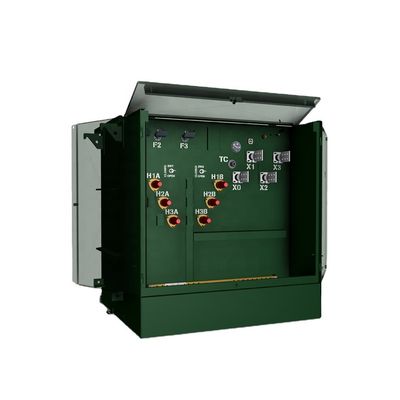

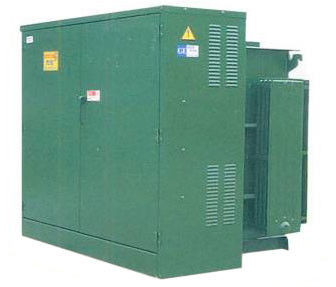

2500-kVA-Dreiphasen-Öltransformator mit Pad-Montage, Live-Front, Dead-Front
Merkmale:
1) Totfront (oder Live-Front), Schleifeneinspeisung.
2) 200-Ampere-Brunnen und Einsätze.
3) Sekundärspaten mit Stützen.
4) Ölstandsanzeige.
5) Lasttrennschalter mit 4 Positionen
6) Öltemperaturanzeige.
7) Druck-/Vakuummanometer.
8) Ablassventil mit Probenehmer.
Spezifikation:
Technische Daten für Dreiphasen-Transformatoren mit Pad-Montage | ||||||
Nennleistung (KVA) | Verlust (W) | Abmessung (mm) | Gewicht (kg) | |||
Leerlaufverlust (W) | Verlust unter Last (W) | W | D | H | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150 kVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500 kVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750 kVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000 kVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
Beschreibung:
Wir können diese Umspannstation als Benutzer- und Kundenanforderung gemäß ihrer Zeichnung/Einzelliniendiagramm (SLD) und ihrem Bedarf erstellen. Wir entwerfen und produzieren diese Umspannstation gemäß der internationalen Norm IEC1330, Hochspannungsnorm IEC62271-200.
Das HV- und LV-Fach ist vollständig funktionsfähig.
1.) Das HV-Fach verfügt über verschiedene Stromversorgungsmethoden zum gleichzeitigen Testen der Stromversorgung. Es kann auch mit HV-Prüfgeräten installiert werden, um den Anforderungen der HV-Prüfung gerecht zu werden.
2.) Das Transformatorfach kann zwischen S11, S13 oder anderen Öltransformatoren und Trockentransformatoren mit geringem Verbrauch gewählt werden.Der Transformatorraum verfügt über automatisch startende Windkühlsysteme und Beleuchtungssysteme.
3.) Das Niederspannungsfach kann je nach Bedarf des Benutzers hergestellt werden. Es verfügt über eine feste oder zusammengebaute Struktur als Stromversorgungssystem und verfügt über zahlreiche Funktionen wie Lichtverteilung, Stromverteilung, Blindleistung, Prüfung der elektrischen Leistung usw. zur Verbesserung die Qualität der Stromverteilung verbessern und den Benutzer zufriedenstellen.
Dieser Umspannwerkskörper besteht hauptsächlich aus Metallmaterial, Edelstahlmaterial, Nichtmetallmaterial ..., das vom Benutzer und Kunden ausgewählt werden kann
Dieses Umspannwerk ist eine sehr wichtige Stromverteilungs- und Versorgungseinheit im Stromkabelnetz. Es handelt sich um eine Art kompletten Satz von Stromversorgungen mit HV-Steuerung, Schutz und Umwandlung sowie Verteilung. Es wird in 3-Phasen-Wechselstrom 50 Hz und einem Nennstrom von maximal 1600 kVA verwendet Transformator. Er wird häufig in Industrie- und Bergbauunternehmen, Wohnvierteln, Krankenhäusern, Einkaufszentren, Hochhäusern und anderen Verteilungssystemen eingesetzt.
Für dieses Umspannwerk produzieren und exportieren wir hauptsächlich Typen mit 11 kV, 15 kV, 20 kV, 24 kV und 33 kV.
FAQ
1. F: Kann ich eine Musterbestellung haben?
A: Ja, wir freuen uns über eine Musterbestellung, um die Qualität zu testen und zu überprüfen.
2. F: Wie lange ist die Vorlaufzeit?
A: Massenproduktionszeit 15-25 Tage.
3. F: Wie lange ist die Garantie?
A: 24 Monate von B/L.Wenn es irgendwelche Probleme mit dem Zubehör gibt, stellen Sie einfach die Fotos des beschädigten Zubehörs zur Verfügung, dann bieten wir einen kostenlosen Service an.Je nach Anzahl der Produkte stellen wir leicht beschädigtes Zubehör kostenlos zur Verfügung.Bei Bedarf können wir Ihnen auch technischen Support bieten.
4. F: Ist OEM/ODM verfügbar?
A: Ja, das ist es!Wir sind Hersteller mit unserem eigenen F&E-Team und können Produkte entsprechend der Zeichnung oder den Anforderungen des Kunden anpassen.
Maßgeschneiderte Dienstleistungen:
A.Individuelle Farbe und Sonderfunktion.
B.Maßgeschneiderte Box.
C.Kundenlogo drucken.
D.Wenn Sie weitere Produktvorstellungen haben, können wir Sie bei der Gestaltung und Umsetzung unterstützen.Die oben genannten kundenspezifischen Dienstleistungen müssen vor der Produktion bestätigt werden.
5. F: Wie kann die Produktqualität kontrolliert werden?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten verfügen über ein CE-Zertifikat.Wir haben professionelle Ingenieure.Die Arbeiter sind unbedingt dazu verpflichtet, Produkte gemäß den Zeichnungen herzustellen.Für jeden Prozess gibt es technische Ausbilder. Die QC-Aufseher kontrollieren regelmäßig die Produktion.Wir führen Produktleistungstests während der Produktion und umfassende Qualitätstests nach Fertigstellung der Produkte durch.
