Nennkapazität: | 30Mva oder besonders angefertigt | Kühlverfahren: | ONAN/KNAN |
---|---|---|---|
Art: | Ölgeschützter Transformator | Wickelndes Material: | Kupferne Wicklung |
Eingangsspannung: | 110kv/121kv | Ausgangsspannung: | 6.3kv/6.6kv/10.5kv/11kv |
Standard: | ANSI, IEC | Vektorgruppe: | Dyn11/Yyn0/Yd11/YNd11 |
Markieren: | Dreiphasen-Öltransformator,Öltransformator 110 kV,Öltransformator 25000 kva |

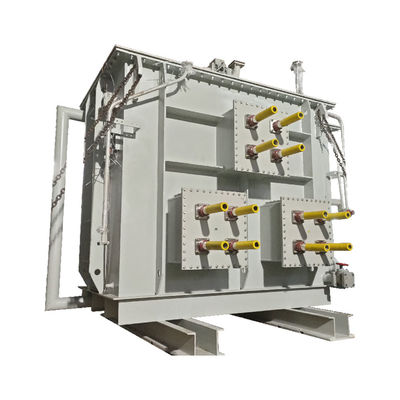

Hochspannungs-110-kV-25-Mva-Dreiphasen-Öltransformator
Merkmale
1) Die Spule verfügt über eine neue Ölkanalstruktur, die die mechanische Festigkeit und Kurzschlussfestigkeit verbessert.
2) Der Kern besteht aus hochwertigem kaltgewalztem Siliziumstahlblech, um Verluste und Geräusche zu reduzieren.
Zusammenfassung
110-KV-Leistungstransformatoren werden durch die Aufnahme und Nutzung fortschrittlicher Technologien im In- und Ausland entwickelt und optimiert, um den Transformatorkern, die Spule, das Gehäuse, die Leitungen, den Kraftstofftank und andere Komponenten zu optimieren. Sie zeichnen sich durch geringe Teilentladung, geringe Verluste, geringe Geräuschentwicklung und geringes Gewicht aus hohe Zuverlässigkeit.110-kV-Leistungstransformatortyp: Dreiphasiger zweiflügeliger OLTC/NLTC-Leistungstransformator und dreiphasiger dreiflügeliger OLTC/NLTC-Leistungstransformator.
Spezifikation
Nennleistung (kVA) | Hochspannung | Niederspannung | Verbindungssymbol | Verlust(W) | |
Leerlaufverlust | Verlust unter Last | ||||
6300 kVA | 110 kV | 6,3 kV | Dyn11/Yyn0/Yd11/YNd11 | 10000 W | 36000 W |
8000 kVA | 121 kV | 6,6 kV | 12000 W | 45000 W | |
1000 kVA | 138 kV | 10 kV | 14200 W | 53000 W | |
12500 kVA | 10,5 kV | 16800 W | 63000 W | ||
16000 kVA | 11 kV | 20200 W | 77000 W | ||
20000 kVA | 24000 W | 93000 W | |||
25000 kVA | 28400 W | 110000 W | |||
31500 kVA | 33800 W | 133000 W | |||
40000 kVA | 40400 W | 156000 W | |||
50000 kVA | 47800 W | 194000 W | |||
63000 kVA | 56800 W | 234000 W |
Fertigungsprozess
FAQ
1. F: Kann ich eine Musterbestellung haben?
A: Ja, wir freuen uns über eine Musterbestellung, um die Qualität zu testen und zu überprüfen.
2. F: Wie lange ist die Vorlaufzeit?
A: Massenproduktionszeit 15-25 Tage.
3. F: Wie lange ist die Garantie?
A: 24 Monate von B/L.Wenn es irgendwelche Probleme mit dem Zubehör gibt, stellen Sie einfach die Fotos des beschädigten Zubehörs zur Verfügung, dann bieten wir einen kostenlosen Service an.Je nach Anzahl der Produkte stellen wir leicht beschädigtes Zubehör kostenlos zur Verfügung.Bei Bedarf können wir Ihnen auch technischen Support bieten.
4. F: Ist OEM/ODM verfügbar?
A: Ja, das ist es!Wir sind Hersteller mit unserem eigenen F&E-Team und können Produkte entsprechend der Zeichnung oder den Anforderungen des Kunden anpassen.
Maßgeschneiderte Dienstleistungen:
A.Individuelle Farbe und Sonderfunktion.
B.Maßgeschneiderte Box.
C.Kundenlogo drucken.
D.Wenn Sie weitere Produktvorstellungen haben, können wir Sie bei der Gestaltung und Umsetzung unterstützen.Die oben genannten kundenspezifischen Dienstleistungen müssen vor der Produktion bestätigt werden.
5. F: Wie kann die Produktqualität kontrolliert werden?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten verfügen über ein CE-Zertifikat.Wir haben professionelle Ingenieure.Die Arbeiter sind unbedingt dazu verpflichtet, Produkte gemäß den Zeichnungen herzustellen.Für jeden Prozess gibt es technische Ausbilder. Die QC-Aufseher kontrollieren regelmäßig die Produktion.Wir führen Produktleistungstests während der Produktion und umfassende Qualitätstests nach Fertigstellung der Produkte durch.
