Art: | Trockentyp, Gießharz | Nennkapazität: | 5600Kva oder kundenspezifisch |
---|---|---|---|
Isolierungs-Klasse: | F/H | Frequenz: | 50/60hz |
Kühlverfahren: | AN/AF | Kurzschlussspannung: | 8% |
Wickelndes Material: | Aluminium-/kupfern | Standard: | ANSI, IEC |
Markieren: | 5600-kVA-Gussharztransformator,Trockentyp-Gussharztransformator,Trockentyp-Transformator 33 kV |

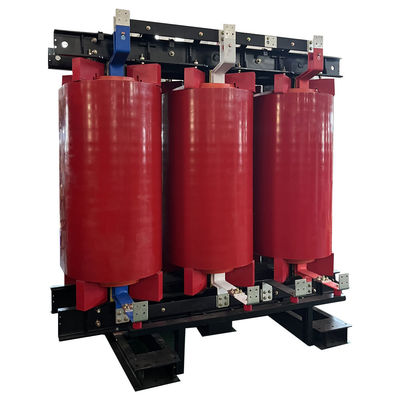

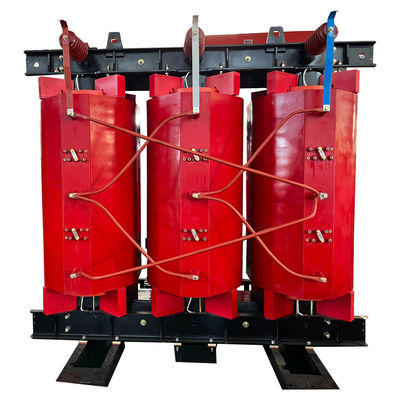

5600 kVA Dreiphasen-Trockentransformator aus Gießharz mit 33 kV
Leistungsmerkmal
1. Es ist sicher, feuerfest, schadstofffrei und kann direkt im Lastzentrum betrieben werden.
2. Hohe mechanische Festigkeit, starke Kurzschlussfestigkeit, geringe Teilentladung, gute thermische Stabilität, hohe Zuverlässigkeit und lange Lebensdauer.
3. Geringer Verlust, geringe Geräuschentwicklung, offensichtlicher Energiespareffekt, wartungsfrei.
4. Gute Feuchtigkeitsbeständigkeit.
Besonderheit
Kastenspule: Die Niederspannungswicklung nutzt die gesamte Kupferfolie zusammen mit der Wendeisolierung der Klasse F auf der speziellen Niederdruck-Folienwickelmaschine.Folienspulen lassen sich gut lösen bei niedrigem Druck, großen Stromspulen um das Produkt herum, großer Spannung, unausgeglichenem AMNF-Ausgleich, schlechter Wärmeableitungswirkung und herausragenden Problemen wie Wickelspiralwinkeln und instabiler künstlicher Schweißqualität.Gleichzeitig wird die DAELIM-Transformatorwicklung mit Harz ummantelt, verfestigt und geformt sowie feuchtigkeits- und verschmutzungsbeständig.Das Bronzevolumen des Bleis wird durch das Lichtbogenschweißen automatisch verschweißt.
Spezifikation
35-kV-Expoxyharz-Trockentransformator der Serie | |||
Nennleistung | Leerlaufverlust (W) | Lastverlust (W) | Kein Laststrom (%) |
100 kVA | 700 | 2200 | 2.4 |
160 kVA | 880 | 2960 | 1.8 |
200 kVA | 980 | 3500 | 1.8 |
250 kVA | 1100 | 4000 | 1.6 |
315 kVA | 1310 | 4750 | 1.6 |
400 kVA | 1530 | 5700 | 1.4 |
500 kVA | 1800 | 7000 | 1.4 |
630 kVA | 2070 | 8100 | 1.2 |
800 kVA | 2400 | 9600 | 1.2 |
1000 kVA | 2700 | 11000 | 1 |
1250 kVA | 3150 | 13400 | 0,9 |
1600 kVA | 3600 | 16300 | 0,9 |
2000 kVA | 4250 | 19200 | 0,9 |
2500 kVA | 4950 | 23000 | 0,9 |
Fertigungsprozess
FAQ
1. F: Kann ich eine Musterbestellung haben?
A: Ja, wir freuen uns über eine Musterbestellung, um die Qualität zu testen und zu überprüfen.
2. F: Wie lange ist die Vorlaufzeit?
A: Massenproduktionszeit 15-25 Tage.
3. F: Wie lange ist die Garantie?
A: 24 Monate von B/L.Wenn es irgendwelche Probleme mit dem Zubehör gibt, stellen Sie einfach die Fotos des beschädigten Zubehörs zur Verfügung, dann bieten wir einen kostenlosen Service an.Je nach Anzahl der Produkte stellen wir leicht beschädigtes Zubehör kostenlos zur Verfügung.Bei Bedarf können wir Ihnen auch technischen Support bieten.
4. F: Ist OEM/ODM verfügbar?
A: Ja, das ist es!Wir sind Hersteller mit unserem eigenen F&E-Team und können Produkte entsprechend der Zeichnung oder den Anforderungen des Kunden anpassen.
Maßgeschneiderte Dienstleistungen:
A.Individuelle Farbe und Sonderfunktion.
B.Maßgeschneiderte Box.
C.Kundenlogo drucken.
D.Wenn Sie weitere Produktvorstellungen haben, können wir Sie bei der Gestaltung und Umsetzung unterstützen.Die oben genannten kundenspezifischen Dienstleistungen müssen vor der Produktion bestätigt werden.
5. F: Wie kann die Produktqualität kontrolliert werden?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten verfügen über ein CE-Zertifikat.Wir haben professionelle Ingenieure.Die Arbeiter sind unbedingt dazu verpflichtet, Produkte gemäß den Zeichnungen herzustellen.Für jeden Prozess gibt es technische Ausbilder. Die QC-Aufseher kontrollieren regelmäßig die Produktion.Wir führen Produktleistungstests während der Produktion und umfassende Qualitätstests nach Fertigstellung der Produkte durch.
