Nennkapazität: | 100VA~5000KVA | Phase: | Drei. |
---|---|---|---|
Schutzstufe der Gehäuse: | NEMA3R | Häufigkeit: | 50 Hz/60 Hz |
Isolationsklasse: | F/H | Material: | Kupfer |
Bescheinigung: | UL, CE, ISO | Standards: | ANSI, IEC |
Markieren: | 2500KVA Trocken-Trenntransformator,Trocken-Trenntransformator NEMA3R,ANSI-Trockentransformator |

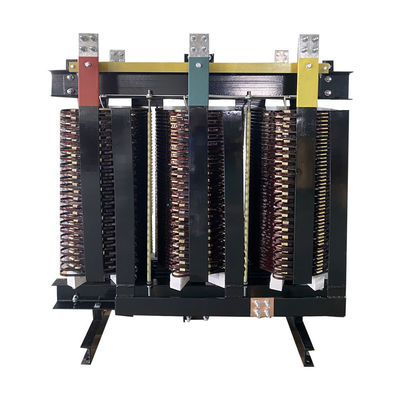

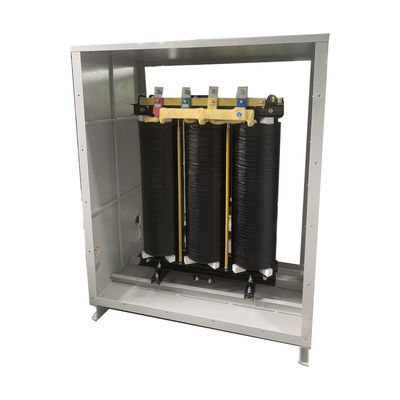

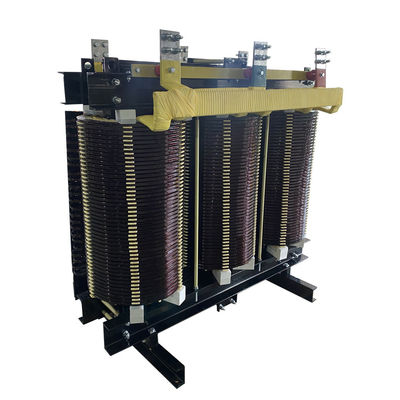

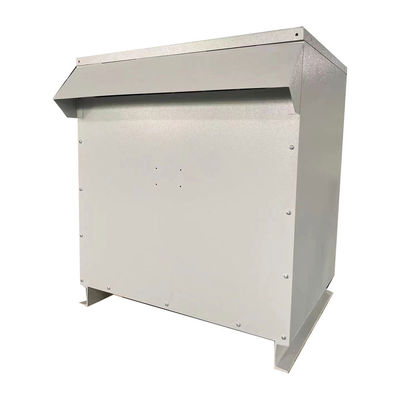

2500 KVA Dreiphasige Trockenisolierungstransformator NEMA3R
Merkmal
1Der Energieverbrauch des Transformators beträgt 99,26%, 8-15 Prozentpunkte höher als bei allgemeinen Produkten.
2Das Gehäuse erfüllt die Anforderungen der AWS-Zertifizierung (Zertifizierung der American Electrotechnical Association).und regendichte Leistung erfüllen die NEMA3R-Standards (Anforderungen für Außengebäude in Nordamerika).
3. HÖHE SICHERHEIT - Der VPI-Transformator hat keinen brennbaren Harz, ist halogenfrei, trägt keine Verbrennung und ist flammschutzfähig.nicht schädigen wird, andere Geräte und den menschlichen Körper und ist unempfindlich gegenüber Temperatur, Staub und Verschmutzung.
4Die Teilentladung ist gering und wird niemals knacken. Ihre Sicherheitsmerkmale eignen sich besonders für Orte mit hohen Brandschutzanforderungen und hoher Bevölkerungsdichte.
Hauptdaten
Produktbezeichnung | 2500 KVA Dreiphasige Trockenisolierungstransformator NEMA3R |
Typ | Trockener Typ |
Wickelmaterial | andere, mit einem Durchmesser von mehr als 600 mm |
Kapazität | 25 KVA bis 2500 KVA |
Eingangsspannung | Individualisiert |
Ausgangsspannung | Individualisiert |
Häufigkeit | 50/60 Hz |
Verbindungsart | DYN11/YYN0 |
Isolationsgrad | F/H |
Gehäuse Schutzniveau | NEMA3R |
Druckdichte Prüfung | Primär bis Sekundär 2,5 KV/min. |
Primär zur Sicherheitseinrichtung2,5 KV/min; | |
Sekundär zur Sicherheitseinrichtung1,5KV/min | |
Widerstand gegen Isolierung | Primär- bis Sekundär 2500 V>100 Megohm; |
Primär zur Sicherheitseinrichtung 2500 V>100 Megohm; | |
Sekundär zur Sicherheitseinrichtung 1500 V>100 Megohm | |
Bodenwiderstand | 25A < 100milliohm |
Induktion Widerstandsspannungstest | 125Hz / 800V / 60s |
Kühlmethode | Natürliche oder Luftkühlung |
Temperaturanstieg | ≤ 125K |
Umwandlungsquote | < 3% |
Luftträgerstrom | < 3% |
Impedanzspannung | etwa 4,5% |
Gesamtverluste | 4% |
Effizienz | 80% bis 99% |
Betriebstemperatur | -15°C-40°C (40°C, 90% RH, 56 Tage) |
Speichertemperatur | -25°C~100°C ((40°C, 90%R.H., 56 Tage) |
Bescheinigung | UL, CE, ISO |
Spezifikation
Nennkapazität | Hochspannung | Niedrig | Verbindungssymbol | Nichtlastverlust | Verlust während der Last | Keine Lastströmung | Gewicht | Kurzschlussunabhängigkeit |
(KVA) | (KV) | Spannung | (W) | (W) | (%) | (Kg) | (%) | |
(KV) | ||||||||
10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 - Ja, ja. |
0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 0.215 | 0.75 | 3.2 | 260 | ||||
50 | 0.305 | 1.055 | 2.8 | 315 | ||||
80 | 0.415 | 1.46 | 2.6 | 470 | ||||
100 | 0.45 | 1.665 | 2.4 | 520 | ||||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
