| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | 1000KVA |
| Min Bestellmenge: | 1Unit |
| Preis: | $1000-$150000 |
| Verpackung Informationen: | Sperrholzkiste |
| Lieferzeit: | 30days |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000set/month |
| Art: | Öltyp-Pad montiert | Phase: | Drei |
|---|---|---|---|
| Widerstand: | 4,5% | Kapazität: | 1mva |
| Primärspannung: | 4100V oder kundenspezifisch | Sekundärspannung: | 480V oder kundenspezifisch |
| Frequenz: | 60Hz | Temperaturanstieg: | 65°C |
| Markieren: | Auf dem Pad montierter Dreiphasentransformator,3-Phasen-Step-Down-Transformator,1-MVA-Öltransformator |
||

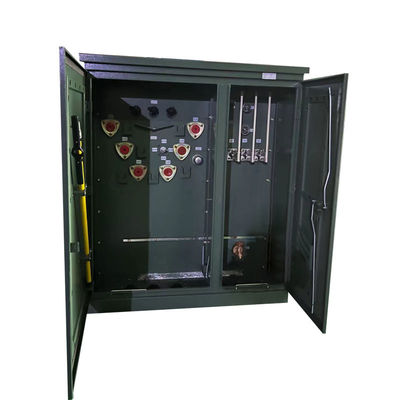

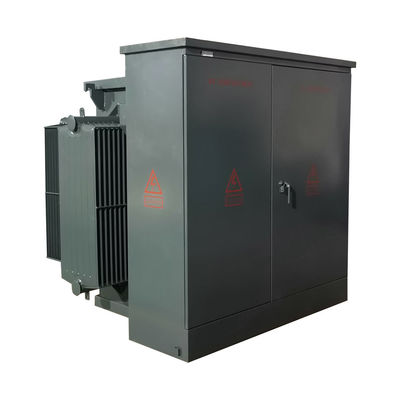

1 Mva Pad Mount Dreiphasentransformator 4160 V bis 480 V Step-Down
Besonderheit
1. Pentahead-Schraubeneinführungsbaugruppe
2. Isolierflüssigkeit mit hohem Brennpunkt
3. Nicht-PCB-Isolierflüssigkeit
4. Manipulationssicheres Gehäuse
5. Vordere Fachtüren mit Scharnieren, abschließbar per Pad
6. NEMA 3R-Verdrahtungsfach
7. Hot Stick im Lieferumfang enthalten, HV-Türmontage
Leistungsmerkmal
1) Es gibt keinen Ölvorratstank und der Deckel ist mit einer Drei-in-Eins-Vorrichtung für Ölversorgung, Ölstandsanzeige und Druckentlastungsventil ausgestattet.
2) Beim Verpacken des Transformators wird der Vakuumölprozess eingesetzt, um die Feuchtigkeit im Transformator vollständig zu entfernen.
3) Nach dem Versiegeln kommt das Transformatoröl nicht mit der Luft in Kontakt, was wirksam verhindert, dass Sauerstoff und Wasser in den Transformator eindringen und zu einer Verschlechterung der Leistung (Alterung von Materialien und Öl) führen.
4) Der Kasten ist der gewellte Kühlertank und hat nicht nur die Kühlfunktion, sondern auch die „Atmungs“-Funktion.Die Elastizität des Wellkühlers kann die durch die Temperaturänderung verursachte Ölvolumenänderung ausgleichen.
Spezifikation
| Nennleistung | Spannungsgruppe (kV) | Verlust (kW) | Gewicht (kg) | (mm) | Messgerät | ||||||||||
| Verbindungsmethode | Keine Belastung | Belastung | Leerlaufstrom | Impedanzspannung | (L) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | Maschine | Öl | Brutto | Abmessungen | Vertikal | Horizontal | |||
| 50 | 0,4 | Dyn11 Yd11 Dyn5 Yyn0 |
0,21 | 1.21 | 2 | 6,50 % | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0,34 | 2,38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0,36 | 2,83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0,43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0,51 | 3,96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38,5 | 0,61 | 4,77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36,5 | 0,73 | 5,76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0,86 | 6,93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1,44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1,76 | 14.67 | 0,9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0,8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0,8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0,8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
Fertigungsprozess
FAQ
1. F: Kann ich eine Musterbestellung haben?
A: Ja, wir freuen uns über eine Musterbestellung, um die Qualität zu testen und zu überprüfen.
2. F: Wie lange ist die Vorlaufzeit?
A: Probenzeit 3-7 Tage, wir versenden normalerweise per DHL, UPS, FedEx usw.Massenproduktionszeit 7-25 Tage.
3. F: Wie lange ist die Garantie?
A: 24 Monate von B/L.Wenn es irgendwelche Probleme mit dem Zubehör gibt, stellen Sie einfach die Fotos des beschädigten Zubehörs zur Verfügung, dann bieten wir einen kostenlosen Service an.Je nach Anzahl der Produkte stellen wir leicht beschädigtes Zubehör kostenlos zur Verfügung.Bei Bedarf können wir Ihnen auch technischen Support bieten.
4. F: Ist OEM/ODM verfügbar?
A: Ja, das ist es!Wir sind Hersteller mit unserem eigenen F&E-Team und können Produkte entsprechend der Zeichnung oder den Anforderungen des Kunden anpassen.
Maßgeschneiderte Dienstleistungen:
A.Individuelle Farbe und Sonderfunktion.
B.Maßgeschneiderte Box.
C.Drucken Sie das Logo des Kunden (Mindestbestellmenge: ≥ 10 Stück).
D.Wenn Sie weitere Produktvorstellungen haben, können wir Sie bei der Gestaltung und Umsetzung unterstützen.Die oben genannten kundenspezifischen Dienstleistungen müssen vor der Produktion bestätigt werden.
5. F: Wie kann die Produktqualität kontrolliert werden?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten verfügen über ein CE-Zertifikat.Wir haben professionelle Ingenieure.Die Arbeiter sind unbedingt dazu verpflichtet, Produkte gemäß den Zeichnungen herzustellen.Für jeden Prozess gibt es technische Ausbilder. Die QC-Aufseher kontrollieren regelmäßig die Produktion.Wir führen Produktleistungstests während der Produktion und umfassende Qualitätstests nach Fertigstellung der Produkte durch.
