Phase: | Dreiphasig | Frequenz: | 60Hz |
---|---|---|---|
Isolierungs-Niveau: | E-Klasse | Nennkapazität: | 225 KVA |
Vektorgruppe: | Dyn1 | Kühlkurs: | KNAN; Selbst-abgekühlt |
Widerstand: | 5,8% | Wickelndes Material: | Kupfer |
Markieren: | 225-KVA-Öltransformator,Auflagen-Berg-Öltransformator,Dreiphasentransformator 4160V |

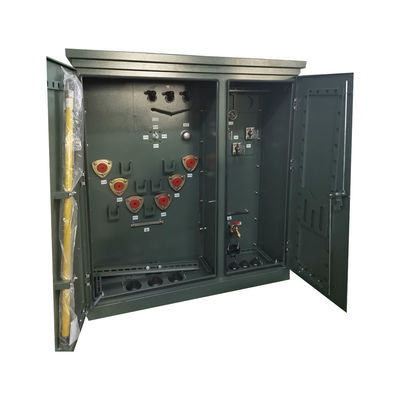

225 KVA Pad Mount Drei-Phasen-Öl-Typ-Transformator 4160V bis 480
Leistungsmerkmal
1)Es gibt keinen Ölspeicher, die Höhe des Transformators ist reduziert, kann Platz und Transportkosten sparen.
2) Die Elastizität des Wellpappe-Kühlers kann die durch die Temperaturänderung verursachte Ölvolumenänderung kompensieren.
3)Die Box ist der Wellpappe-Kühlkörper, der nicht nur die Kühlfunktion, sondern auch die "Atmung" -Funktion hat.
4) das Transformatoröl kommt nicht mit der Luft in Berührung,die effektiv verhindert, dass Sauerstoff und Wasser den Transformator eintauchen und zu einer Verschlechterung der Leistung führen (Alterung von Materialien und Öl).
5) Neue Struktur mit Hoch- und Niederspannungswicklung, vernünftige Anordnung des Ölrohrs und der Verbindung, die die mechanische Festigkeit und den Kurzschluss erhöht.
6)Wir verwenden Spiralschleifen mit Längsschleife, um eine bessere Kühlung zu erzielen.Wir verbessern die wirksame Unterstützung der Schleife Endgesicht, um die Anti-Kurzschluss Stromfähigkeit zu stärken.
Spezifikation
Nennkapazität | Spannungsgruppe ((kV) | Verlust (kW) | Gewicht (kg) | (mm) | Abmessung | ||||||||||
Anschlussmethode | Nicht belastet | Belastung | Strom ohne Last | Impedanzspannung | (L) | (W) | (H) | ||||||||
(kVA) | HV | LV | % | % | % | % | Maschine | Erdöl | Brutto | Abmessung | Vertikal | Horizontale | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 - Ja, ja. |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
