Nennkapazität: | 167KVA | Vektorgruppe: | II6 |
---|---|---|---|
Transformator-Konfiguration: | Flüssige gefüllte Auflage brachte an | Zufuhrart: | Schleifenzufuhr |
Kühlverfahren: | ONAN/KNAN; Selbst-abgekühlt | Frequenz: | 50Hz/60Hz |
Temperaturanstieg: | 65°C | Isolierungs-Niveau: | E |
Markieren: | 167 kVA Einphasentransformator,240 V Kupfer-Einphasentransformator,Flüssigkeitsgefüllter |

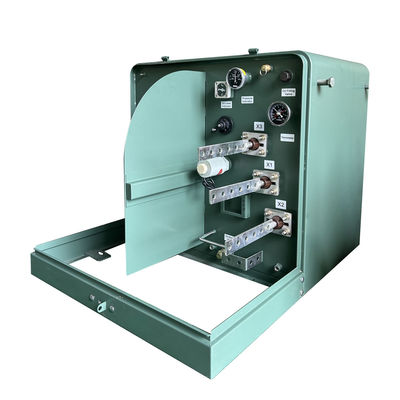

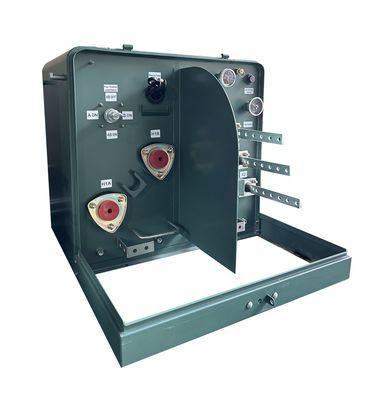

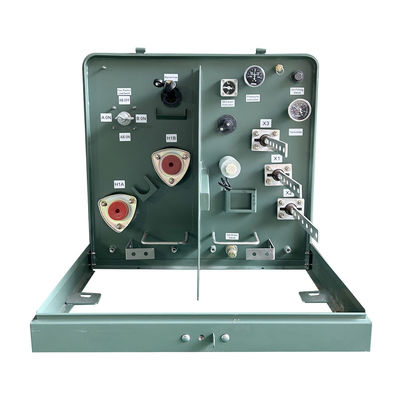

167 kVA Pad-montierter Einphasentransformator 12,4 kV 240 V Kupfer
Spezifikation
Einphasiger 25-kVA-500-kVA-Transformator mit Pad-Montage | ||||||
Nennkapazität (kVA) | Hoch | Niederspannung (v) | Verbindungssymbol | Standard | Kurzschlussimpedanz (%) | Effizienz |
Spannung(v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1,0–4,5 % | 98,95 |
37,5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99,19 | |||||
100 | 99,25 | |||||
167 | 99,33 | |||||
250 | 99,39 | |||||
333 | 99,43 | |||||
500 | 99,49 |
Besonderheit
• Erfüllen oder übertreffen die ANSI®-, IEEE®- und NEMA®-Standards
• Erfüllt den DOE-Energieeffizienzstandard 10 CFR Teil 431 für Verteilungstransformatoren
• Die Tankbeschichtung übertrifft die Standards IEEE Std C57.12.28™-2005 und IEEE Std C57.12.29™-2005 (nur Geräte aus Edelstahl).
• Vollständige Einhaltung der Gehäuseintegritätsanforderungen des Standards IEEE Std C57.12.28™-2005
• Lasergraviertes Namensschild
• Versenkte Hebevorrichtungen aus Edelstahl
• Bestimmungen zur Tankerdung
• Automatische Druckentlastungsvorrichtung
• Mineralöl in Elektroqualität
• Flügeltür mit Scharnierstiften und Zylindern aus Edelstahl
• Schwimmende Schlosstasche für einfache Ausrichtung
• Unverlierbarer Pentahead-Türverriegelungsbolzen aus Edelstahl
• Öleinfüll- und -ablassvorrichtungen
• Abnehmbare Schwelle
• Geschweißter, gewölbter Tankdeckel
• Hochspannungsdurchführungsbrunnen – 200 A
Fertigungsprozess
FAQ
1. F: Kann ich eine Musterbestellung haben?
A: Ja, wir freuen uns über eine Musterbestellung, um die Qualität zu testen und zu überprüfen.
2. F: Wie lange ist die Vorlaufzeit?
A: Massenproduktionszeit 15-25 Tage.
3. F: Wie lange ist die Garantie?
A: 24 Monate von B/L.Wenn es irgendwelche Probleme mit dem Zubehör gibt, stellen Sie einfach die Fotos des beschädigten Zubehörs zur Verfügung, dann bieten wir einen kostenlosen Service an.Je nach Anzahl der Produkte stellen wir leicht beschädigtes Zubehör kostenlos zur Verfügung.Bei Bedarf können wir Ihnen auch technischen Support bieten.
4. F: Ist OEM/ODM verfügbar?
A: Ja, das ist es!Wir sind Hersteller mit unserem eigenen F&E-Team und können Produkte entsprechend der Zeichnung oder den Anforderungen des Kunden anpassen.
Maßgeschneiderte Dienstleistungen:
A.Individuelle Farbe und Sonderfunktion.
B.Maßgeschneiderte Box.
C.Kundenlogo drucken.
D.Wenn Sie weitere Produktvorstellungen haben, können wir Sie bei der Gestaltung und Umsetzung unterstützen.Die oben genannten kundenspezifischen Dienstleistungen müssen vor der Produktion bestätigt werden.
5. F: Wie kann die Produktqualität kontrolliert werden?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten verfügen über das CE-Zertifikat.Wir haben professionelle Ingenieure.Die Arbeiter sind unbedingt dazu verpflichtet, Produkte gemäß den Zeichnungen herzustellen.Für jeden Prozess gibt es technische Ausbilder. Die QC-Aufseher kontrollieren regelmäßig die Produktion.Wir führen Produktleistungstests während der Produktion und umfassende Qualitätstests nach Fertigstellung der Produkte durch.
