Öltransformator
>

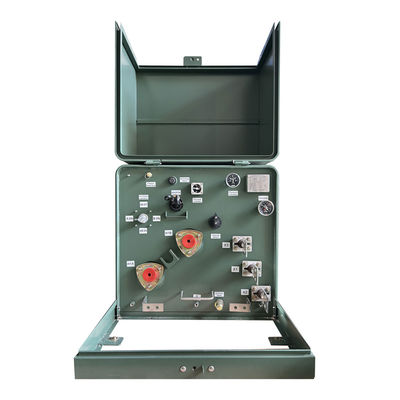

167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv

167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv

Markenbezeichnung: WINLEY
Modellnummer: D-167/15
Mindestbestellmenge: 1Unit
Preis: $1000-$10000
Verpackungsdetails: Sperrholzkiste
Zahlungsbedingungen: T/T
Einzelheiten
Herkunftsort:
CHINA
Zertifizierung:
CE,ISO
Phase:
Einzelphase
Nennkapazität:
167KVA
Kühlmethode:
ONAN/KNAN
Häufigkeit:
50 Hz/60 Hz
Isolationsgrad:
A/E
Geräuschpegel:
58dB
Wickelmaterial:
Kupfer
Effizienz:
99,10 %
Versorgungsmaterial-Fähigkeit:
1000set/month
Hervorheben:

Auflage angebrachter Transformator 167KVA

,

Ölgeschützte Auflage angebrachter Transformator

,

Einphasig-ölgeschützter Transformator

Beschreibung des Produkts

167 KVA Öl untergetaucht Einphasen-Pad-montierte Transformator 12,47 Kv





Zusammenfassung



Ein einphasiger, auf einem Pad montierter Transformator ist ein ölgetränkter Verteilungstransformator.Der traditionelle Transformator ist in einer Schachtelform ausgelegt.geringer Lärm, geringer Verlust, Sicherheit und Zuverlässigkeit.Es wird weit verbreitet in Wohnvierteln, Geschäftszentren, Krankenhäusern, Parks, Schulen usw.in Schleifen- oder Radialzufuhr erhältlich, und sind tot, erfüllen oder übertreffen die ANSI/CSA/IEEE-Standards.



167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv 0



Hauptdaten



Typ des Transformators Auf einem Pad montiert, Kompartimentart II
Konfiguration des Transformators Flüssigkeitsgefülltes Pad montiert
Typ der Transformatorzufuhr Schleifenzufuhr
Phase Einzelphase
Kapazität 167 KVA
Vektorgruppe II6
Primärspannung 12470GrdY/7200
Primärspannungsklasse Klasse 15 kV
Sekundärspannung 240V/120 (L-N-L)
Häufigkeit 60 Hz
Temperaturanstieg 65°C
Isolationsbewertung Klasse E Isolierung - 120°C, 248°F
Kühlklasse ONAN; selbstgekühlt
Klopfwechsler 5-Positions-Tap-Wechselgerät, Hot Stick bedienbar
Impedanz 30,5% Typisch
Effizienzstandard (n) Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards
Flüssigkeitsgewicht* 727.51 Pfund
Wickelmaterial Kupfer
Umgebungstemperaturbereich -40°C bis +40°C (-50°F bis +104°F)
Geräuschpegel 55 dBA
Kernmaterial Getreideorientierter Stahl
Tankmaterial Beschichtetes Stahl
Abmessungen* 55.12' W x 45.67' D x 33.07' H
Gesamtgewicht (gefüllt mit Flüssigkeit) 2976.19 Pfund
Effizienz 990,10%
Keine Belastungsverluste (in Watt) * +/- 425 W
Lastverlust (in Watt) +/- 1,733 W



Merkmal



1)die Beschichtung des Transformatorbehälters mit Einphasenplatte übersteigt C57,12.8 und C57,12.29Vollständige Einhaltung der IEEE C57.12.28 Gehäuseintegritätsstandards.
2)Zwei äußerlich geklemmte universelle Hochspannungs-Bushing-Bohren für Schleifzufuhr oder ein äußerlich geklemmter Bushing-Bohr für Radialzufuhr.
3)Drei nach außen geklemmte Niederspannungsbüschungen mit Gewindeverbindungen aus Kupfer, einschließlich eines vollständig isolierten neutralen Endgeräts mit abnehmbarem Bodenriemen.
4)Embossed Bushing-Halterungen; eingebetteter Ölfachboden.
5)Geschwängte, flüssig montierte Hebanlagen aus Edelstahl.
6)Automatische Druckentlastung.
7)Elektroöle mit Oxidationshemmer.
8)Ausnehmbare Haube mit korrosionsbeständigen Scharnierstiften und Fässern aus Edelstahl Leichtes Gehäuse aus Edelstahl und abnehmbare Schwelle mit Edelstahl-Hardware befestigt.
9)Gewölbte Oberflächen an der Haube und Ölkabine, um Wasserverlagerungen zu verhindern.
10)Ölfüll-/Ölpegelstecker; Ölabflussstecker; Vorkehrungen für die Erdung des Tanks.
11)Korrosionsbeständige Verriegelungsanlage mit eingeschlossenem Sicherheitsschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubsch



167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv 1



Spezifikation



25kva-500kva einphasige, auf einem Pad montierte Transformator
Nennkapitalisierung ((kVA) Hoch Niedrigspannung Verbindungssymbol Standards Kurzschlussimpedanz (%) Effizienz
Spannung (v) (%)
25 4160 7200 12000 12470 13200 13800 19920 24940 34500 110 220 230 400 480 II0, II6 IEEE/ANSI/ DOE 10,0 bis 4,5% 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43
500 99.49



Zeichnung



167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv 2



Zubehör



167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv 3



Herstellungsprozess



167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv 4

167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv 5

167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv 6

167 Kva Öl untergetaucht Einphasen Pad montierte Transformator 12,47Kv 7



Häufig gestellte Fragen



1Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.

2F: Wie lange dauert die Lieferzeit?

A: Die Massenproduktion dauert 15-25 Tage.

3F: Wie lange dauert die Garantie?

A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.

4F: Ist OEM/ODM erhältlich?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.

Kundenspezifische Dienstleistungen

a. angepasste Farbe und spezielle Funktion.

b. individuell angepasste Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.

5F: Wie kontrollieren Sie die Qualität der Produkte?

A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
