Nennkapazität: | 150KVA | Primäre Spannung: | 13800V oder nach Maß |
---|---|---|---|
Sekundärspannung: | 208V | Häufigkeit: | 50Hz/60Hz |
Kühlverfahren: | ONAN/KNAN | Kurzschlussspannung: | 4,5% |
Typ der Transformatorzufuhr: | Schleifenzufuhr | Isolationsbewertung: | Klasse E Isolierung - 120°C, 248°F |
Markieren: | 150 KVA Pad Mount elektrischer Transformator,Elektrischer Transformator mit Pad Mount 13,8 KV |

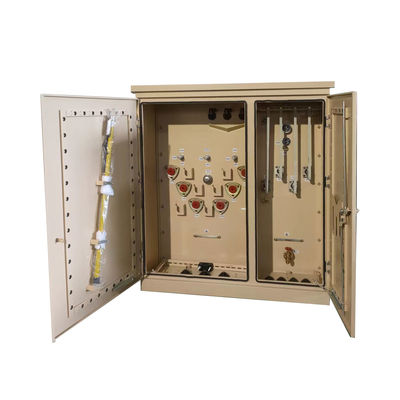

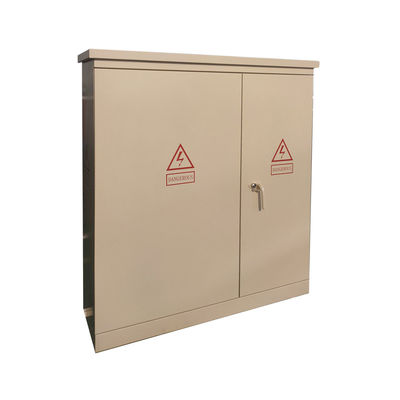

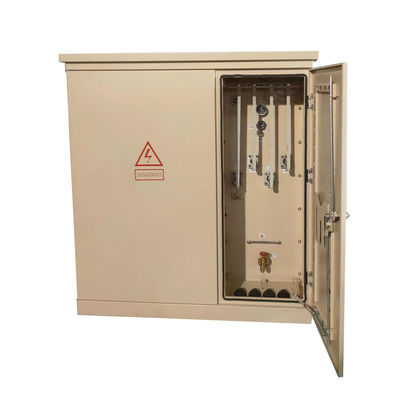

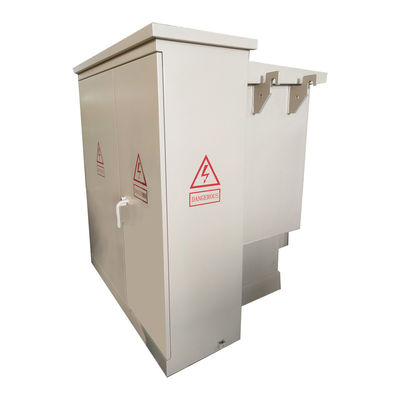

150KVA Drei-Phasen-Pad-Aufbau Elektrischer Transformator Öl eingetaucht 13,8KV
Merkmal
1. Endverbindung
1) Die primären Stromleitungen sind mit Ellbogenanschlüssen verbunden.
2) Außengeklemmte Schlauchbohrungen mit Lastbremseinsätzen.
3) Integral-Lastbremsschüsseln oder nicht-Lastbremsschüsseln
4) Sekundärschließung Außenklemmungen mit NEMA 4-Loch-, 6-Loch-, 8-Loch-, 10-Loch- oder 12-Loch-Spaten.
2.Schutzvorrichtung
1) Bajonett-Schutzschutzschutzschutzschutzschutzschutzschutzschutz
2) automatische Druckentlastungsvorrichtung.
3) Ölpegelmesser.
4) Öltemperaturmessgerät.
5) Vakuumdruckmessgerät.
6) Abflussventil mit Probenahmer.
7)Verteilungsklasse, Metalloxidhalter, 3 bis 36 kV.
8)Verteilerklasse, Blitzschutzgeräte mit Ventiltyp, 3-27 kV.
3- Primärschalter.
1.5-Positions-Tap-Wechsel.
2)4 Position Lastbremsschalter, kann mit einem Hot Stick bedient werden und ermöglicht Flexibilität bei Reparatur und Wartung.
Hauptdaten
Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
Phase | Drei Phasen |
Kapazität | 150 KVA |
Vektorgruppe | DYN1 |
Primärspannung | 13800V |
Primärspannungsklasse | Klasse 15 kV |
Sekundärspannung | 208Y/120 |
Sekundäre BIL | 30 KV |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
Kühlklasse | KNAN; selbstgekühlt |
Klopfwechsler | 5-Positions-Tap-Wechseller |
Impedanz (typisch) | 1.2-6.0% Typisch |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Geräuschpegel | 55 dBA |
Effizienz in % | 990,10% |
Spezifikation
Technische Daten für einen auf einem Pad montierten Dreiphasen-Transformator | |||||||
Nennkapazität | Verlust | Abmessung (mm) | Gewicht ((kg) | ||||
Nichtlastverlust ((W) | Verlust während der Ladung | W | D | H | Ölgewicht (L) | Gesamtgewicht (Kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
