Phase: | Einphasiges | Typ: | Auf dem Träger befestigt, im Raum |
---|---|---|---|
Häufigkeit: | 50Hz/60Hz | Kurzschlussspannung: | ≤4.5% |
Isolierungs-Klasse: | E | Nennkapazität: | 167 KVA oder individuell |
Wickelndes Material: | Kupfer | Effizienz: | 99,10 % |
Markieren: | 1 Phase-Pad-montierte Transformator,12.4kv Pad-montierte Transformator,167kva Öl-Tranformator |

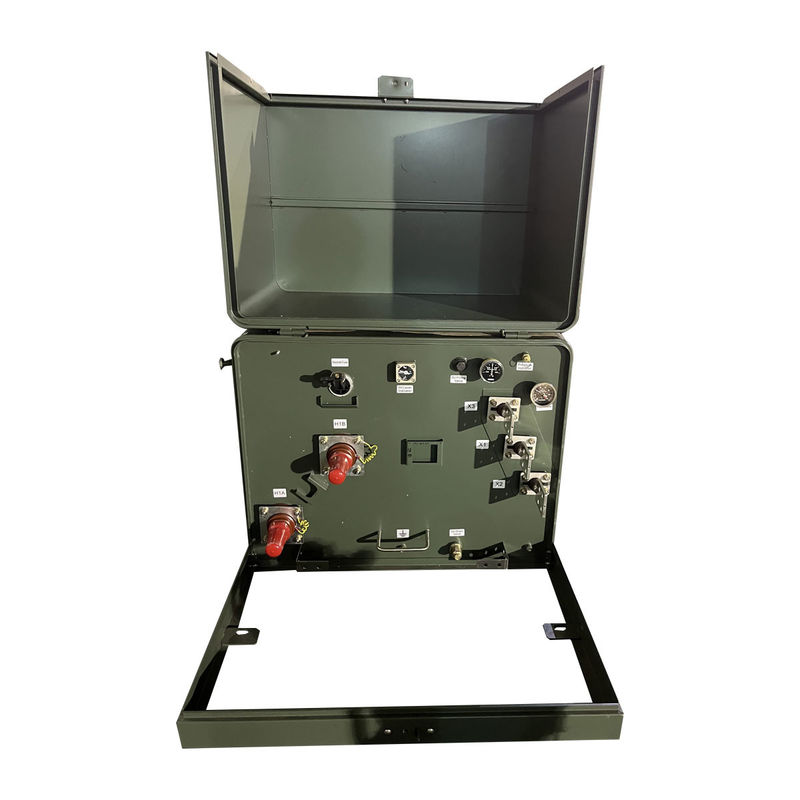

15 KVA 50 KVA 100 KVA 167 KVA 1 Phase Pad Mount Transformator Öl eingetaucht 12,4 KV
Zusammenfassung
1) Einphasen-Pad-montierte Transformatoren befinden sich in einem Schrank mit Türen und Schlössern, der in der Regel im Freien befindet.Diese Transformatoren sind mit Leistungen von 15-250 kVA ausgestattet.
2)Alle diese Verteiltransformatoren sind ölisoliert, seifekühlt, in Schleifen- oder Radialzufuhr erhältlich und sind tot.
3) Diese Transformatoren sind in zwei Grundkonfigurationen erhältlich: Radiostation und Schleifzufuhr, die je nach Art der Schaltung, auf der die Transformatoren eingesetzt werden sollen, ausgewählt werden.
Merkmal
1)die Beschichtung des Transformatorbehälters mit einem einphasigen Pad übersteigt C57,12.8 und C57,12.29Vollständige Einhaltung der IEEE C57.12.28 Gehäuseintegritätsstandards.
2)Zwei äußerlich geklemmte universelle Hochspannungs-Bushing-Bohren für Schleifzufuhr oder ein äußerlich geklemmter Bushing-Bohr für Radialzufuhr.
3)Drei nach außen geklemmte Niederspannungsbüschungen mit Gewinde-Kupferstangen, einschließlich eines vollständig isolierten neutralen Endgeräts mit abnehmbarem Bodenriemen.
4)Embossed Bushing-Halterungen; eingebetteter Ölfachboden.
5)Geschwängte, flüssig montierte Hebanlagen aus Edelstahl.
6)Automatische Druckentlastung.
7)Elektroöles Mineralöl mit Oxidationshemmer.
8)Ausnehmbare Haube mit korrosionsbeständigen Scharnierstiften und Fässern aus Edelstahl Leichtes Gehäuse aus Edelstahl und abnehmbare Schwelle mit Edelstahl-Hardware befestigt.
9)Gewölbte Oberflächen an der Haube und Ölkabine, um Wasserverlagerungen zu verhindern.
10)Ölfüll-/Ölpegelstecker; Ölabflussstecker; Vorkehrungen für die Erdung des Behälters.
11)Korrosionsbeständige Schließanlage mit eingeschlossenem Sicherheitsschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraub
Spezifikation
25kva-500kva einphasige, auf einem Pad montierte Transformator | ||||||
Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
Spannung (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | IEEE/ANSI/ DOE | 10,0 bis 4,5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Zusätzliches Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
