| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-167/35 |
| Min Bestellmenge: | Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Sperrholzkiste |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000set/month |
| Phase: | Einphasiges | Kapazität: | 167KVA |
|---|---|---|---|
| Häufigkeit: | 50Hz/60Hz | Primärspannung: | 19920/34500Y |
| Sekundärspannung: | 120/240V | Kühlkurs: | ONAN/KNAN |
| Widerstand: | 3% | Wickelndes Material: | Kupfer |
| Markieren: | Transformator mit Verteilpfeiler,Stangeigener Transformator 167kva,Einphasentransformator 35kv |
||

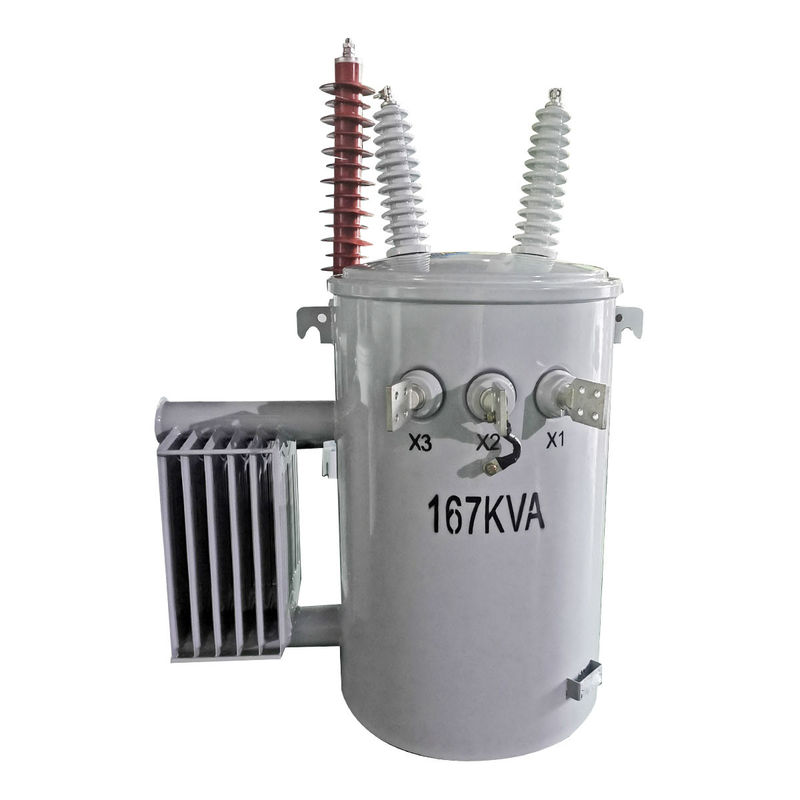

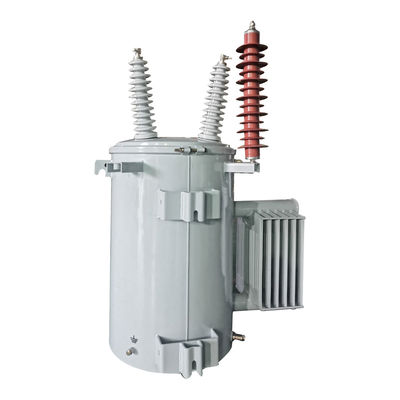

167kva 35kv Einphasen-Step-Down-Transformator mit Verteilungspfahl
Strukturelle Merkmale
1Die Tankdeckel sind mit Hochspannungs-Porzellanträgern ausgestattet, die mit Ringterminals ausgestattet sind, die entweder Aluminium- oder Kupferkabel aufnehmen können.
2Die kreisförmige Nähstruktur der Tankhülle sorgt für eine gleichmäßige Spannungsverteilung und eine zuverlässige Dichtung.
3Die Ringschrauben an der Tankwand dienen als Niederspannungshühle und -schraube und sind mit Zinn beschichtet.
4Dieser Artikel ist mit einem Druckentlastungsventil ausgestattet, das sich selbst verschließen kann.
5Nach den ANSI-Standards entsprechen die Ober- und Unterfederhaken des Transformators.
6Das Bodenterminal auf dem Tank ist ein Ringbolt-Bodenterminal.
Spezifikation
| Technische Daten für einen einphasigen, auf einem Stangen montierten Verteiltransformator | ||||||||
| Leistung (KVA) | Hochspannung (V) | Niedrigspannung (V) | Verlust ((W) | Abmessung (mm) | Gewicht | |||
| Verlust ohne Last | Verlust während der Ladung | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Prüfung eines auf einem einzigen Pfaß-Stab montierten Transformators
Vor der Lieferung des einphasigen Stahlstahltransformators werden wir eine Reihe von Tests durchführen, die den Kunden helfen, die Qualität zu überprüfen und die Sicherheit zu gewährleisten.Im Allgemeinen werden wir Routine-Tests durchführen, die Ratio-Test umfassen, Wicklungswiderstandsprüfung, keine Lastverlust und keine Laststromprüfung, angewandte Spannungs- und Induktionsspannungstests, Leckageprüfung und so weiter.Wir werden den Testbericht weiterleiten, indem wir alle diese Testergebnisse mit der Unterschrift eines professionellen Ingenieurs auf dem Testdokument angebenNeben den routinemäßigen Tests gibt es weitere optionale Tests wie Widerstands-Test, Temperaturanstiegstest, Schallpegeltest und so weiter.
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
