Kapazität: | 10 KVA bis 500 KVA verfügbar | Kühlverfahren: | ONAN/KNAN |
---|---|---|---|
Häufigkeit: | 50Hz/60Hz | Kurzschlussspannung: | ≤4% |
Primärspannung: | 13200GrdY/7620 | Sekundärspannung: | 120/240V |
Temperaturanstieg: | 65°C | Wickelndes Material: | Kupfer |
Markieren: | Ölverteilungstransformatoren 50kva,Ölverteilungstransformatoren 13,2 kV |

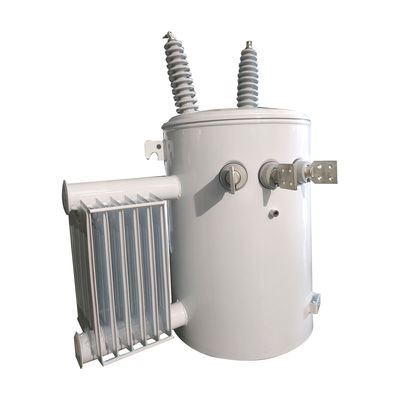

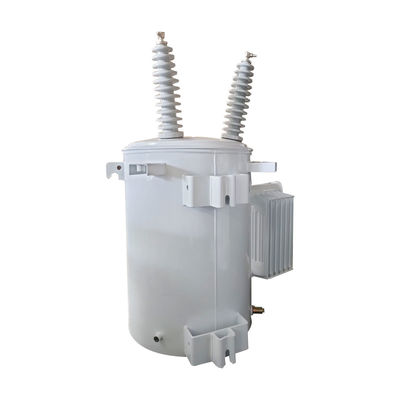

50kva Stufen-nach unten montierte Ölverteiltransformatoren mit einer einzigen Pfaze 13,2Kv
Hauptdaten
13.2kV 50 kVA-Pfahltransformatoren | |||
Energieeffizienz | ANSI C57.12 | Kein Lastverlust | 160 W |
Standards | Ich habe eine C57.12.20 | Bei Lastverlust | 520 W |
Leistungsbewertung | 50 kVA | Gesamtverlust | 680 W |
HV-Spannung | 130,8 kV | Häufigkeit | 60 Hz |
LV Spannung | 120/240 V | Vektorgruppe | - Ich weiß. |
HV BIL | 95 kV | Farbe | Grau |
LV BIL | 30 kV | Tank und Zubehör | 185 kg |
Länge | 610 mm | Ölgewicht | 75 kg |
Breite | 710 mm | Gesamtgewicht | 320 kg |
Größe | 1000 mm | Impedanz | 2.40% |
Polarität | Zusatzstoff | HV-LV-Wicklung | Kupfer |
Leistungsmerkmal
Einphasen-Stäbe-Transformatoren sind aufgrund unterschiedlicher Leistungsverteilungsbedürfnisse und Lastmerkmale im Vergleich zu Dreiphasen-Transformatoren kleiner.mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 WDie Verringerung der Verluste für eine effiziente Stromübertragung beeinflusst die physikalische Größe.und damit verbundene VerlusteDiese Faktoren prägen das optimale Design, um eine zuverlässige Stromverteilung zu gewährleisten.
Einphasen-Stabtransformatoren variieren in der Größe je nach Leistungskapazität, typischerweise zwischen 10 kVA und 333 kVA.Kühlmethode, und spezifische Konstruktionsanforderungen.
Spezifikation
Technische Daten für einen einphasigen, auf einem Stangen montierten Verteiltransformator | ||||||||
Leistung (KVA) | Hochspannung (V) | Niedrigspannung (V) | Verlust ((W) | Abmessung (mm) | Gewicht | |||
Verlust ohne Last | Verlust während der Ladung | W | D | H | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
