Nennkapazität: | 167KVA | Phase: | Einphasiges |
---|---|---|---|
Primärspannung: | 34500GrdY/19920 | Sekundärspannung: | 120/240V |
Häufigkeit: | 60 Hz | Effizienz: | 98,9% |
Lautstärke: | 55 dBA | Gewickelungen: | Kupfer |
Markieren: | 167 KVA Ölgetränkte Transformatoren,Transformatoren mit einphasigem Öl,34.5KV-Pfahltransformatoren |

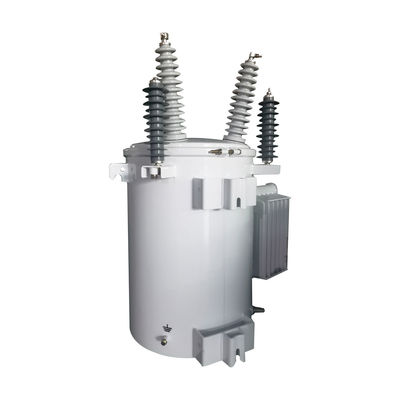

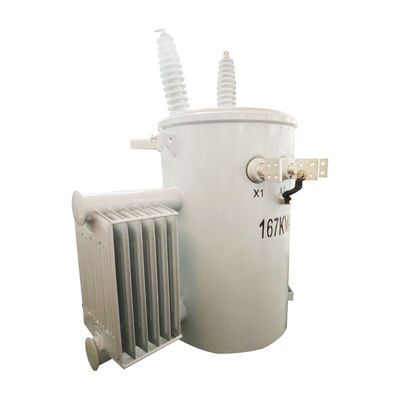

167KVA Einphasenöl-Tranformatoren mit 34,5KV-Stäbe
Merkmal
Qualitätssystem ISO 9001-zertifiziert, erfüllt den DOE-Energieeffizienzstandard oder übertrifft die ANSI/IEEE- und CSA-Standards
Spezifikation
Nennleistung ((KVA) | Hoch | H.V. Tap | Niedrig | Kurzschluss | Nichtlastverlust (W) | Lastverlust (W) | Keine Lastströmung(%) |
Spannung | Reichweite | Spannung | Impedanz (%) | ||||
5 | 12.47 13.2 13.8 14.4 34.5 |
± 5% ±2x2,5% |
120-240/240-480 /347/600 |
3.5 | 35 | 145 | 4 |
10 | 55 | 260 | 3.5 | ||||
16 | 65 | 365 | 3.2 | ||||
20 | 80 | 430 | 3 | ||||
30 | 100 | 625 | 2.8 | ||||
40 | 125 | 775 | 2.5 | ||||
50 | 150 | 950 | 2.3 | ||||
63 | 180 | 1125 | 2.1 | ||||
80 | 200 | 1400 | 2 | ||||
100 | 240 | 1650 | 1.9 | ||||
167 | 285 | 1950 | 1.8 | ||||
250 | 365 | 2365 | 1.7 |
Schlüsselflugzeug mit Stange
1. Konstruktion von Magnetkreisen
Die Form, Größe, Hysterese und der Stromverlust des Eisenkerns sind wichtige Faktoren, die zu berücksichtigen sind.
2. Wickelkonstruktion
Bei der Konstruktion sind Faktoren wie die Anzahl der Drehungen, das Drahtmaterial, die Isolierung zwischen den Schichten und die Verkabelungsmethode zu berücksichtigen.Durch die Umsetzung einer gut geplanten Wicklung, kann der Transformator eine höhere Lastkapazität und Zuverlässigkeit erreichen.
3Auswahl des Isolierungsmaterials
Die Wahl der richtigen Dämmstoffe ist für Sicherheit und Langlebigkeit von größter Bedeutung.hochtemperaturbeständig, Lichtbogenbrechungsbeständigkeit und Feuchtigkeitsbeständigkeit.
4. Vakuumölfüllung
Einphasige, auf einem Stangen montierte Transformatoren verwenden typischerweise eine Vakuumölfüllmethode, bei der die Transformationschips mit Vakuum behandelt, isolierendes Öl injiziert, Luftblasen beseitigt,und versiegeln die TransformatorenDas Vakuumölverfahren ist vorteilhaft, da es die Isolationsleistung und die thermische Stabilität des Transformators verbessert und zu einer längeren Lebensdauer führt.
5. Wärmebehandlung
Die mechanischen Eigenschaften und die Festigkeit der Transformatoren können durch Wärmebehandlung verbessert werden.Erhöhung der Härte und Verschleißfestigkeit bei gleichzeitiger Verringerung von Belastungen und Verformungen.
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
