| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-50/13 |
| Min Bestellmenge: | Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Sperrholzkiste |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000set/month |
| Kapazität: | 15 Kva bis 500 Kva verfügbar | Primärspannung: | 34.5kv 24,94kv 19,92kv 13,8kv 13,2kv 12,47kv |
|---|---|---|---|
| Sekundärspannung: | 120V/240V/480V | Individualisiert: | Akzeptieren. |
| Standards: | ANSI/IEEE/CSA | Kühlsystem: | ONAN/KNAN |
| Produktbezeichnung: | Öl-Typ Einphasen-Transformator-Pad montiert | Wickelndes Material: | Kupfern \ Aluminium |
| Markieren: | 480V-Padmontierter Transformator,13.2kv Pad-montierte Transformator,ANSI Standardöl-Typ-Transformator |
||

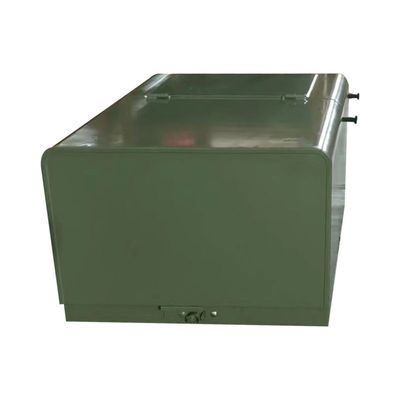

Öl-Typ 13,2kv 480V Sekundär-Einphasen-Pad-montierte Transformator 250kVA
Beschreibung des Produkts
1)Kombinationstransformatorunterstation, die Oberseite des Schranks ist mit Stahlplattenklemmen aus Steinwolle ausgestattet, die einen Lüftungskanal haben,kann die Sonnenstrahlung wirksam reduzieren und die Wärmeabgabe gewährleisten.
2)Auf der Oberfläche der gesamten Schrankenhülle sprühen spezielle Grundierungen und Farben, die eine starke Korrosionsbeständigkeit aufweisen.
3) Die Innenseite kann in Hochspannungskammer, Transformatorkammer und Niederspannungskammer unterteilt werden.Außerdem ist es mit einer automatischen Abgasvorrichtung zur Temperaturkontrolle ausgestattet, um den Temperaturbereich zu gewährleisten.
4) Jede Einheit verfügt über eine einwandfreie Steuerung, eine geladene Anzeige und ein Beleuchtungssystem.
5)Die Geräte entsprechen der IP33-Schutzanforderung, verfügen über eine angemessene Konstruktion, Struktur und Technologie, eine gute Qualität und eine einfache Wartung.
Produktparameter
| 25kva-500kva einphasige, auf einem Pad montierte Transformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 25 | 4160 7200 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 | II0, II6 | IEEE/ANSI/ DOE | 10,0 bis 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Merkmal
• erfüllt oder übertrifft die Standards ANSI®, IEEE® und NEMA®
• Erfüllt den DOE-Energieeffizienzstandard 10 CFR Teil 431 für Verteiltransformatoren
• Behälterbeschichtung übersteigt IEEE Std C57.12.28TM-2005 und IEEE Std C57.12.29TM-2005-Standards (nur für Einheiten aus Edelstahl)
• Vollständige Übereinstimmung mit IEEE Std C57.12.28TM-2005 Anforderungen an die Unversehrtheit von Gehäusen
• Lasergravierter Namensschild
• Einbaute Aufzugsvorrichtungen aus Edelstahl
• Vorkehrungen für die Erdung des Tanks
• Automatische Druckentlastung
• Mineralöl für die Elektrotechnik
• Scharniertür mit Scharnierpins und -fässern aus Edelstahl
• Schließtasche, die sich leicht ausrichtet
• Schließschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraub
• Ölfüll- und -abflussvorkehrungen
• Abnehmbare Schwelle
• Geschweißte Kuppelbehälter
• Hochspannungsschubbrunnen - 200 A

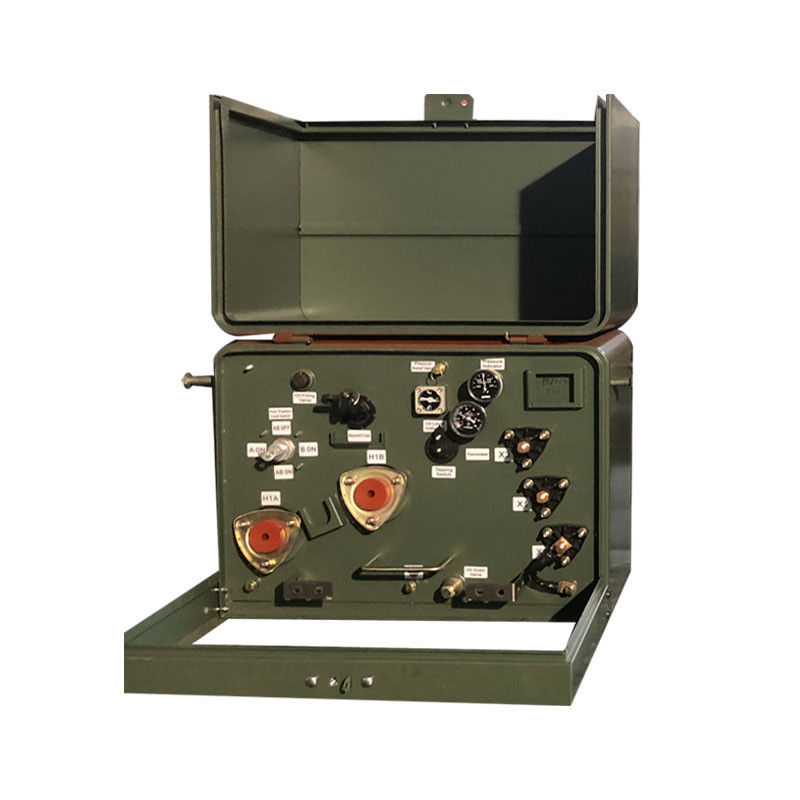

Produktentwurf
Zubehör
• Lastbremse in 4 Positionen
• Mehrere Spannungen oder Wasserhähne
• Außenbetriebene Mehrspannungsschalter oder -schalter für einen sicheren Betrieb
• Behälter aus Edelstahl, Behälterboden, Schwelle, Tür und/oder Ausrüstung
• Verschiedene Schaben und Endgeräte für Nebenbuchsen
• Hochspannungshüllen
• Bodenanschlüsse
• Hochspannungsschläuche aus einem Stück
• EnvirotempTM FR3TM Flüssigkeit
• Schalter für die Belastungsbremsung
• Entwässerungs-/Probenahmeventil
• Vakuumdruckmessgerät
• Flüssigkeitsmessgerät
• Temperaturmessgerät

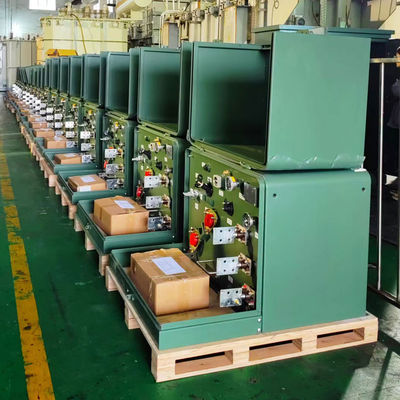

Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
