Kapazität: | 167KVA | Primärspannung: | 12470GrdY/7200 |
---|---|---|---|
Sekundärspannung: | 240/120V | Häufigkeit: | 50Hz/60Hz |
Isolationsbewertung: | Klasse E Isolierung - 120°C, 248°F | Kühlsystem: | ONAN/KNAN |
Lautstärke: | 55 dBA | Effizienz: | ≥99.10 |
Markieren: | 167 Kva Pad-montierte Verteilungstransformator,DOE Pad-montierte Verteilungstransformator,240 V Öltransformator |

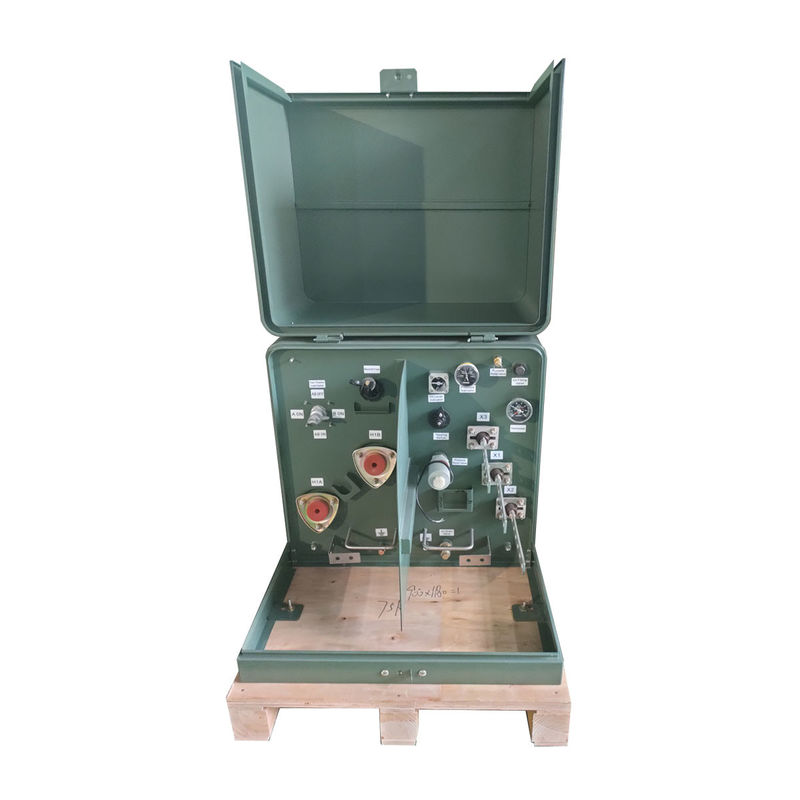

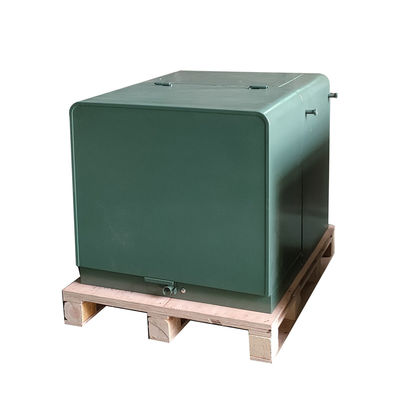

167Kva Einphasen-Pad-montierte Verteilungstransformator 12470v bis 240v IEEE ANSI DOE Standard
Beschreibung des Produkts
Überlegene Prozessausrüstung, ausgefeilte Materialauswahl und effiziente Fertigung, so dass der Transformator ein kleines Volumen, geringes Gewicht, geringen Verlust, geringe Teilausladung,Geräuscharme Eigenschaften.
Die Produktqualität ist überlegen, Energieeinsparung und Umweltschutz. Einfache Installation und Wartung, zuverlässiger Betrieb und effektiv reduzierte Betriebskosten.
Spezifikation
Einphasen-Pad-montierte Transformator Spezifikation | ||||||||
Ratings | Hochspannung ((kV) | Kein Lastverlust | Aufladungsverlust | Größe | Tiefe | Breite | Ölgewicht ((kg) | Gesamtgewicht ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 oder andere |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Entwurfszeichnungen
Merkmal
1) die Beschichtung des Transformatorbehälters mit Einphasenplatte übersteigt C57,12.8 und C57,12.29Vollständige Einhaltung der IEEE C57.12.28 Gehäuseintegritätsstandards.
2) Zwei äußerlich geklemmte universelle Hochspannungs-Bushing-Bohren für Schleifzufuhr oder ein äußerlich geklemmter Bushing-Bohr für Radialzufuhr.
3) Drei nach außen geklemmte Niederspannungsboxen mit Gewinde-Kupferstangen, einschließlich eines vollständig isolierten neutralen Endgeräts mit abnehmbarem Bodenriemen.
4) Aufgestaute Gehäusehalter; eingebetteter Ölfachboden.
5) Gelenkte, flush montierte Aufzugsvorrichtungen aus Edelstahl.
6) Automatische Druckentlastung.
7) Elektroöle mit Oxidationshemmer.
8) Abnehmbare Haube mit korrosionsbeständigen Scharnierpins und -fässern aus Edelstahl Leichtes Gehäuse aus Edelstahl und abnehmbare Schwelle mit Edelstahl-Hardware befestigt.
9) Kuppelhafte Oberflächen an der Haube und Ölkammer, um Wasserverlagerungen zu verhindern.
10) Ölfüll-/Ölpegelstecker; Ölabflussstecker; Vorkehrungen für die Erdung des Tanks.
11) Korrosionsbeständige Schließanlage mit eingeschlossenem Sicherheitsschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubsch
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
