Kapazität: | 75kVA | Primärspannung: | 13200GrdY/7620 |
---|---|---|---|
Sekundärspannung: | 240/120V | Häufigkeit: | 50Hz/60Hz |
Kühlsystem: | ONAN/KNAN | Standards: | IEEE ANSI DOE |
Wickelndes Material: | Kupfern/Aluminium | Vektorgruppe: | Die Kommission |
Markieren: | 75kva Pad-montierte Leistungstransformator,Stromtransformator mit Padmontage Fr3,Öl-Typ-Transformator 240 V |
75kva Einphasen-Pad-montierte Stromtransformator Fr3 Öl gefüllt 13200v bis 240v

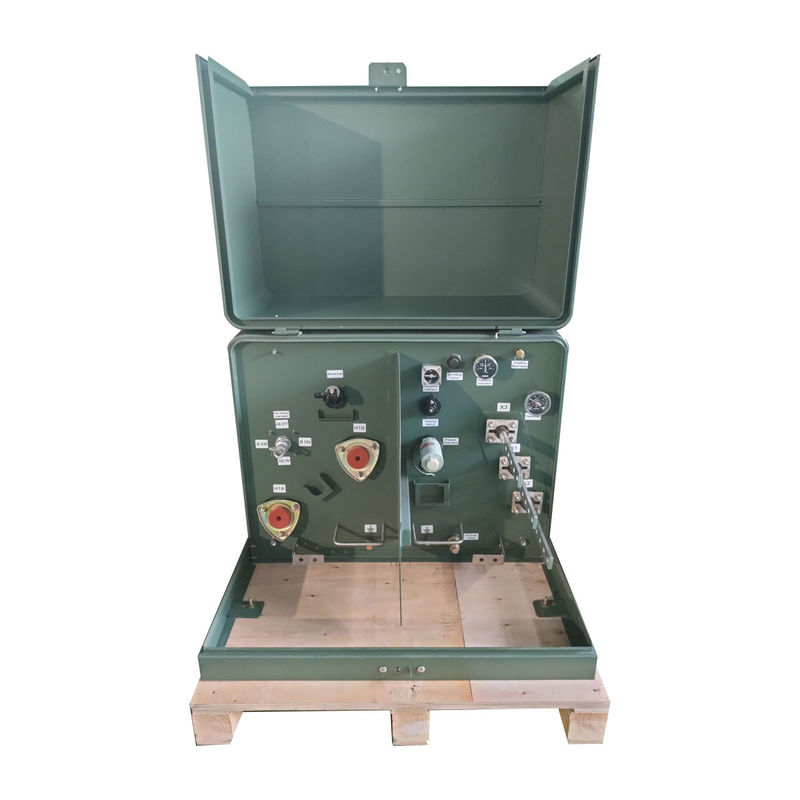

Struktur
Technische Daten
Einphasen-Pad-montierte Transformator Spezifikation | ||||||||
Ratings | Hochspannung ((kV) | Kein Lastverlust | Aufladungsverlust | Größe | Tiefe | Breite | Ölgewicht ((kg) | Gesamtgewicht ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 oder andere |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Entwurfszeichnungen
Merkmal
■Qualitätssystem nach ISO 9001 zertifiziert
■die ANSI/IEEE- und NEMA-Standards erfüllen oder übertreffen
■Tankbeschichtung übersteigt IEEE Std C57.12.28TM-2005 und
IEEE Std
C57.12.29TM-2005-Standards (nur für Einheiten aus Edelstahl)
■ Vollständige Konformität mit IEEE Std C57.12.28TM-2005 Anforderungen an die Unversehrtheit von Gehäusen
■Automatische Druckentlastung
■Flüssigkeitsfüll- und -abflussvorkehrungen
■Lasergravierter Namensschild
■Floating Lock Pocket für eine einfache Ausrichtung
■Decal Buschbezeichnungen
■Geschweißte Kuppelbehälter
■Tamperstreifen aus nicht korrosivem Material
■Kronbehälter
■Abnehmbare Schwelle
■Rückgängig gemachte Aufhebevorkehrungen aus Edelstahl
■ Scharniertür mit Scharnierpins und -fässern aus Edelstahl
■Erdband von X2 zum Tankgrund
■HV-Bushing-Bohren für abgestorbene vordere Ellbogenanschlüsse

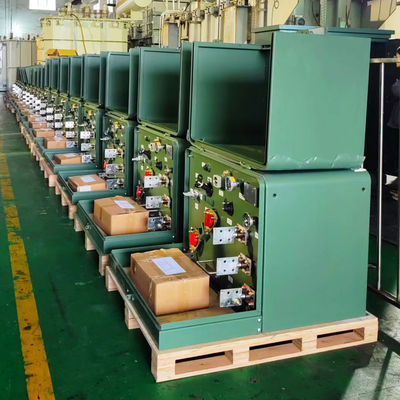

Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
