Phase: | Einzelphase | Kapazität: | 15 Kva |
---|---|---|---|
Kühlmethode: | ONAN | Häufigkeit: | 60 Hz |
Primärspannung: | 4160/7200GrdY oder individuell angepasst | Sekundärspannung: | 120/240 V |
Wickelndes Material: | Kupfern \ Aluminium | Standard: | DOE/ANSI/IEEE |
Markieren: | 15kva Einphasentransformator,Einphasetransformator mit Öl untergetaucht,Transformator des Typs Öl mit Polmontage |

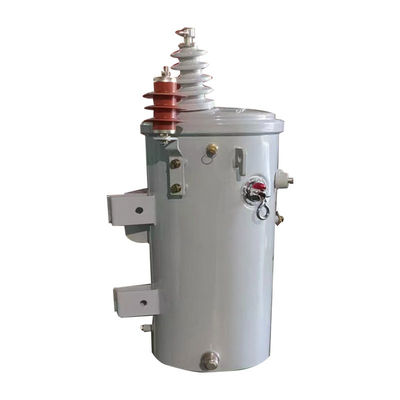

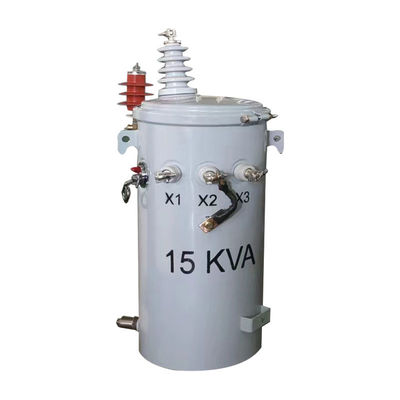

15kva Polmontage Verteilung Einphasentransformator Öl Eintaucht 4160v bis 240v
Strukturelle Merkmale
Der Transformator ist eine Zylinderdichtungsstruktur, die jeweils mit Erdungsvorrichtungen, Haken, ANSI-konformen Lagen und einem oder zwei Hochspannungsschläuchen auf der Abdeckung befestigt ist.Niederspannungshühle an der Wand des Tanks und der AugenschleifeDer Klopfwechsler sollte nach dem Abschalten anhand der Anweisung eingestellt werden.
Spezifikationen
10kva-500kva Einphasen-Öl-Eintauchtransformer | ||||||
Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
Spannung (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | IEEE/ANSI/ DOE | 10,8 bis 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Entwurfszeichnungen
Merkmal
1Die Tankdeckel sind mit Hochspannungs-Porzellanträgern ausgestattet, die mit Ringterminals ausgestattet sind, die entweder Aluminium- oder Kupferkabel aufnehmen können.
2Die kreisförmige Nähstruktur der Tankhülle sorgt für eine gleichmäßige Spannungsverteilung und eine zuverlässige Dichtung.
3Die Ringschrauben an der Tankwand dienen als Niederspannungshühle und -schraube und sind mit Zinn beschichtet.
4Dieser Artikel ist mit einem Druckentlastungsventil ausgestattet, das sich selbst verschließen kann.
5Nach den ANSI-Standards entsprechen die Ober- und Unterfederhaken des Transformators.
6Das Bodenterminal auf dem Tank ist ein Ringbolt-Bodenterminal.
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
