| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-15/4 |
| Min Bestellmenge: | Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Sperrholzkiste |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000set/month |
| Phase: | Einzelphase | Kapazität: | 15 Kva |
|---|---|---|---|
| Kühlmethode: | ONAN | Impedanz: | 3,5% |
| Primärspannung: | 11000V oder angepasst | Sekundärspannung: | 120/240 V |
| Wickelmaterial: | Kupfer/Aluminium | Standards: | DOE/ANSI/IEEE |
| Markieren: | 15kva-Pfahltransformator,ANSI-Stäbe-montierte Transformator,IEEE-Öltyptransformator |
||

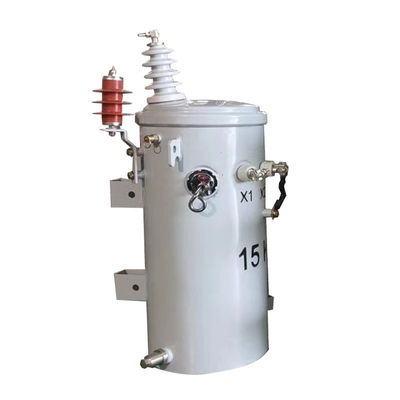

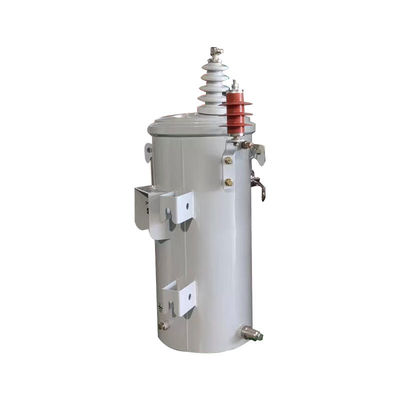

IEEE-ANSI-Überkopfinstallationsart Einphasen- 15kva-Stäbelarmtransformator 11000V bis 240V
Leistungsmerkmal
1Die Produkte werden in der Energieübertragung und -verteilung von industriellen und landwirtschaftlichen Stromnetzen weit verbreitet.
2Der Eisenkern besteht aus kaltgewalztem Silizium-Stahlblech mit hoher Magnetleitfähigkeit und hat eine Ziehplankenstruktur, so daß die Magnetbahn kurz, Verluste und Geräuschpegel gering sind.
3Für die Wicklung wird Druckdraht verwendet, so daß die Verluste gering sind und der Kurzschluss gut standhält.
4Der Ölbehälter ist von Klingeltyp mit einer Struktur von vollklappbarem Plattentyp, hat ein hervorragendes Äußeres und ist wartungsfreundlich.
Hauptdaten
| Spezifikationen für einen 15 kVA-Stabtransformator | |||
| Leistungsbewertung | 15 kVA | HV/LV Wicklung | Aluminium |
| HV-Spannung | 4.16 kV | Kein Lastverlust | 55w |
| LV Spannung | 120/240 V | Bei Lastverlust | 153w |
| HV BIL | 125 kV | Häufigkeit | 60 Hz |
| LV BIL | 30 kV | Farbe | Grau # 70 |
| Länge | 620 mm | Tank und Zubehör | 130 kg |
| Breite | 700 mm | Ölgewicht | 75 kg |
| Größe | 880 mm | Gesamtgewicht | 255 kg |
| Polarität | Zusatzstoff | Impedanz | 2.00% |
Entwurfszeichnungen
Zubehör
Spezifikation
| 10kva-500kva Einphasen-Öl-Eintauchtransformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | IEEE/ANSI/ DOE | 10,8 bis 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Merkmal
1Die Tankdeckel sind mit Hochspannungs-Porzellanhängen ausgestattet, die mit Ringterminals ausgestattet sind, die entweder Aluminium- oder Kupferkabel aufnehmen können.
2Die kreisförmige Nähstruktur der Tankhülle sorgt für eine gleichmäßige Spannungsverteilung und eine zuverlässige Dichtung.
3Die Ringschrauben an der Tankwand dienen als Niederspannungshühle und -schraube und sind mit Zinn beschichtet.
4Dieser Artikel ist mit einem Druckentlastungsventil ausgestattet, das sich selbst verschließen kann.
5Nach den ANSI-Standards entsprechen die Ober- und Unterfederhaken des Transformators.
6Das Bodenterminal auf dem Tank ist ein Ringbolt-Bodenterminal.
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
