Phase: | Drei. | Häufigkeit: | 50Hz/60Hz |
---|---|---|---|
Temperaturanstieg: | 65° | Isolationsklasse: | E |
Sekundärspannung: | 480Y/277 | Typ: | Öltyp-Pad montiert |
Primärspannung: | 20780V oder anpassen | Nennkapazität: | 3000 Kva |
Markieren: | Auf dem Pad montierte Transformator 25KV,3000 KVA Pad-montierte Transformator,3P-Öl-getränkter Transformator 3000Kva |

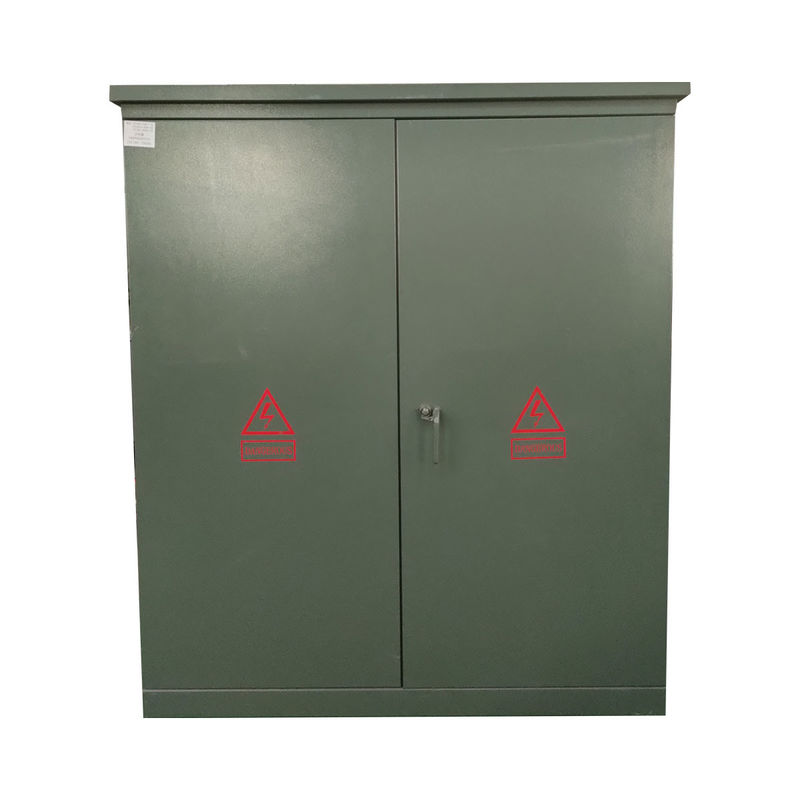

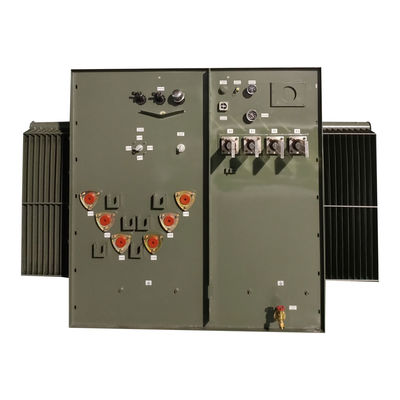

500 KVA/1000 KVA/2000 KVA Dreiphasige Ölgetränkte Pad Mount-Transformator 13,2 KV
Leistung
1Die vollständig versiegelte und isolierte Struktur kann die Sicherheit der Person gewährleisten.
2.Es wird nicht nur für das Ringnetz, sondern auch für das Endgerät verwendet.
3Niedriger Verlust, geringer Lärm, überlegene Leistung.
4- Niedrige Temperatur, Überlastfähigkeit.
5Der Transformator hat eine spezielle Struktur und seine herausragenden Vorteile sind hohe Qualität.
Hauptdaten
Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
Phase | Drei Phasen |
Kapazität | 3000 KVA |
Vektorgruppe | DYN1 |
Primärspannung | mit einer Leistung von 20 W |
Primärspannungsklasse | Klasse 25 kV |
Sekundärspannung | 480Y/277 |
Sekundäre BIL | 30 KV |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
Kühlklasse | KNAN; selbstgekühlt |
Klopfwechsler | 5-Positions-Tap-Wechseller |
Impedanz (typisch) | 50,0-7,5% Typisch |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Geräuschpegel | 55 dBA |
Effizienz in % | 990,10% |
Spezifikation
Drei-Phasen-Pad-montierte Transformator | ||||
Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
Verlust ohne Last (W) | Lastverlust (W) | |||
75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Technische Zeichnungen
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
