| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-2500/25 |
| Min Bestellmenge: | Einheit |
| Preis: | $1000-$150000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000set/month |
| Phase: | Drei Phasen | Kapazität: | 2500 KVA |
|---|---|---|---|
| Primärspannung: | 24940GrdY/14400 | Sekundärspannung: | 480Y/277 |
| Häufigkeit: | 60 Hz | Temperaturanstieg: | 65°C |
| Isolationsbewertung: | Klasse E Isolierung - 120°C, 248°F | Kühlkurs: | KNAN; selbstgekühlt |
| Markieren: | 2500 Kva Pad-montierte Transformator,2500 Kva Dreiphasentransformator,KNAN Pad-montierte Transformator |
||

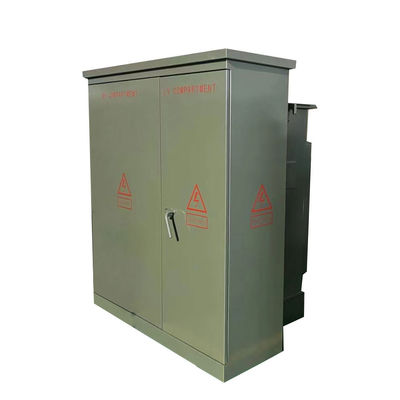

2500 Kva Dreiphasen-Pad-montierte Transformator Schritt nach unten 24940v bis 480v
Beschreibung des Produkts
| Produktbezeichnung | ANSI-Drei-Phasen-Pad-montierte Transformator |
| Nennspannung | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV oder 33KV oder 35KV |
| Nennkapazität | 50 KVA ~ 5000 KVA |
| Standards | IEC, ANSI, DIN, BS, GB oder andere |
| Kern und Wickelmaterial | Amorphes Metallkern, Kupferwicklung oder Aluminiumwicklung. |
Fabrikfotos
Primärschalter
1.5-Positions-Tap-Wechsel.
2)4 Position Lastbremsschalter, kann mit einem Hot Stick bedient werden und ermöglicht Flexibilität bei Reparatur und Wartung.
Endverbindung
1)Die primären Stromkabel sind mit Elbenschaltanlagen verbunden.
2) Außen geklemmte Buschlöcher mit Lastbremsvorrichtungen.
3)Integrale Lastbrems- oder Nichtlastbremsschüsseln.
4) Sekundärschließung Außenklemmungen mit NEMA 4-Loch-, 6-Loch-, 8-Loch-, 10-Loch- oder 12-Loch-Spaten.
Schutzvorrichtung
1) Bajonett-Schutzschutzschutzschutzschutzschutzschutzschutzschutz
2) automatische Druckentlastungsvorrichtung.
3) Ölpegelmesser.
4) Öltemperaturmessgerät.
5) Vakuumdruckmessgerät.
6) Abflussventil mit Probenahmer.
7)Verteilungsklasse, Metalloxidhalter, 3 bis 36 kV.
8)Verteilerklasse, Blitzschutzgeräte mit Ventiltyp, 3-27 kV.
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische Zeichnungen
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte nach Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
