Phase: | Drei. | Nennkapazität: | 5600KVA oder individuell |
---|---|---|---|
Kühlmethode: | AN/AF | Häufigkeit: | 50/60 Hz |
Isolationsgrad: | F/H | Standards: | AS60076 |
Vektorgruppe: | DY11 | Temperaturanstieg: | 100℃ |
Markieren: | Step Up Transformer 33KV,3P Trockentyptransformator,Step Up Gussharztransformator |

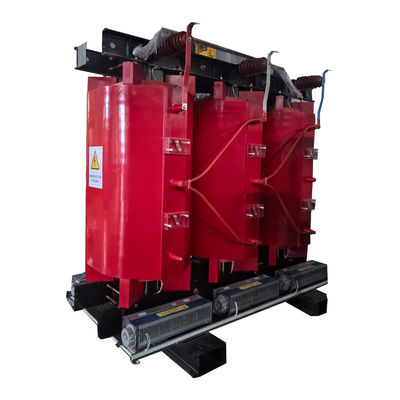

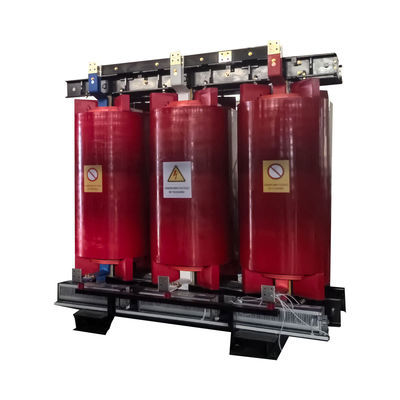

5600K Drei-Phasen-Trocknentransformator Gussspirale Stufe-up-Transformator 33KV
Leistungsmerkmal
* Einfache Wartung: selten wartungsbedürftig.
* Sie sind umweltfreundlich
* Sie werden in Gebieten verwendet, in denen die Luft kontaminiert und feucht ist
* Sie sind einfacher zu installieren.
* Sie haben eine lange Lebensdauer aufgrund der dielektrischen Heizung und der geringen thermischen
* Schutz von Eigentum und Menschen
* Für Kurzschlussströme haben sie einen hohen Widerstand
* Leistung hervorragend
Hauptdaten
Typ | Trockener Typ, aus Gussharz |
Nummer des Modells | SCB10-5600KVA/33 ~ 0,4KV |
Phasen | Ein- oder Dreiphasen |
Nennkapazität | 50 bis 6300 KVA |
Typ der Isolierung | F/H |
Kühlmethode | AN/AF |
Primärspannung | 12/24/33KV |
Sekundärspannung | 400/230 V |
Vektorgruppe | Dyn11,Yyn0 |
Tapping-Range | ±2 x 2.5 |
Nennfrequenz | 50 Hz/60 Hz |
Temperaturanstieg | 100 °C |
Impedanz | 9% |
Verlust ohne Last | 7487W |
Verlust während der Belastung ((120°C) | 55320W |
Wickelmaterial | Aluminium oder Kupfer |
IP-Rate | IP00 bis IP54 |
Feuerdichte Klasse | F1 |
Kernmaterial | Siliziumstahl |
Standards | ANSI, IEC |
Zertifiziert | CE/ISO |
Spezifikation
Nennkapazität | Hochspannung | Niedrig | Verbindungssymbol | Nichtlastverlust | Verlust während der Last | Keine Lastströmung | Gewicht | Kurzschlussunabhängigkeit |
(KVA) | (KV) | Spannung | (W) | (W) | (%) | (Kg) | (%) | |
(KV) | ||||||||
10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 6.3 | - Ja, ja. | 0.215 | 0.75 | 3.2 | 260 | ||
50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
