Transformatorart: | Auflage angebracht | Kühlverfahren: | ONAN; Selbstgekühlt |
---|---|---|---|
Häufigkeit: | 50Hz/60Hz | Isolierungs-Niveau: | A/E |
Primärspannung: | 13200GrdY/7620 | Sekundärspannung: | 240/120V (L-N-L) |
Kapazität: | 100kVA | Phase: | Einzelphase |
Markieren: | 100kva Schleifzufuhrtransformator,Einphasige Schleifzufuhrtransformator,Öltransformator 12 |

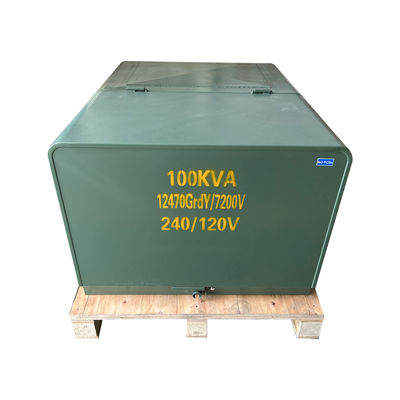

100kva Einphasen-Pad-montierte Schleifzufuhrtransformator 34,5kv 13,2kv 12,4 Kv
Zusammenfassung

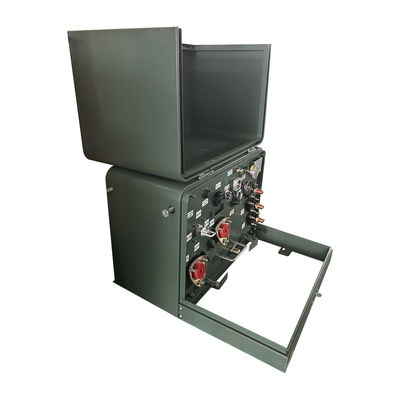

1) Einphasen-Pad-montierte Transformatoren befinden sich in einem Schrank mit Türen und Schlössern, der in der Regel im Freien befindet.Diese Transformatoren sind mit Leistungen von 15-250 kVA ausgestattet.
2)Alle diese Verteiltransformatoren sind ölisoliert, seifekühlt, in Schleifen- oder Radialzufuhr erhältlich und sind tot.
3) Diese Transformatoren sind in zwei Grundkonfigurationen erhältlich: Radiostation und Schleifzufuhr, die je nach Art der Schaltung, auf der die Transformatoren eingesetzt werden sollen, ausgewählt werden.
Einzelheiten zum Produkt
Merkmal
• erfüllt oder übertrifft die Standards ANSI®, IEEE® und NEMA®
• Erfüllt den DOE-Energieeffizienzstandard 10 CFR Teil 431 für Verteiltransformatoren
• Behälterbeschichtung übersteigt IEEE Std C57.12.28TM-2005 und IEEE Std C57.12.29TM-2005-Standards (nur für Einheiten aus Edelstahl)
• Vollständige Übereinstimmung mit IEEE Std C57.12.28TM-2005 Anforderungen an die Unversehrtheit von Gehäusen
• Lasergravierter Namensschild
• Einbaute Aufzugsvorrichtungen aus Edelstahl
• Vorkehrungen für die Erdung des Tanks
• Automatische Druckentlastung
• Mineralöl für die Elektrotechnik
• Scharniertür mit Scharnierpins und -fässern aus Edelstahl
• Schließtasche, die sich leicht ausrichtet
• Schließschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraub
• Ölfüll- und -abflussvorkehrungen
• Abnehmbare Schwelle
• Geschweißte Kuppelbehälter
• Hochspannungsschubbrunnen - 200 A
Spezifikation
SSpezifikation des auf einem Pad montierten Transformators für die Eingangsphase | ||||||||
Ratings | Hochspannung ((kV) | Kein Lastverlust | Aufladungsverlust | Größe | Tiefe | Breite | Ölgewicht ((kg) | Gesamtgewicht ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 oder andere |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Zusätzliches Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
