Kapazität: | 167KVA | Phase: | Einzelphase |
---|---|---|---|
Primärspannung: | 12470V | Sekundärspannung: | 240/120V |
Kühlmethode: | ONAN/KNAN | Effizienz: | ≥99.10 |
Isolierungs-Niveau: | E | Häufigkeit: | 60Hz/50Hz |
Markieren: | Öl-Typ-Transformator mit 12,47 kW,Öl-Pad-montierte Transformator 240v |

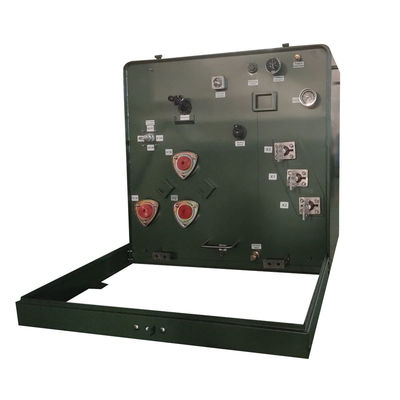

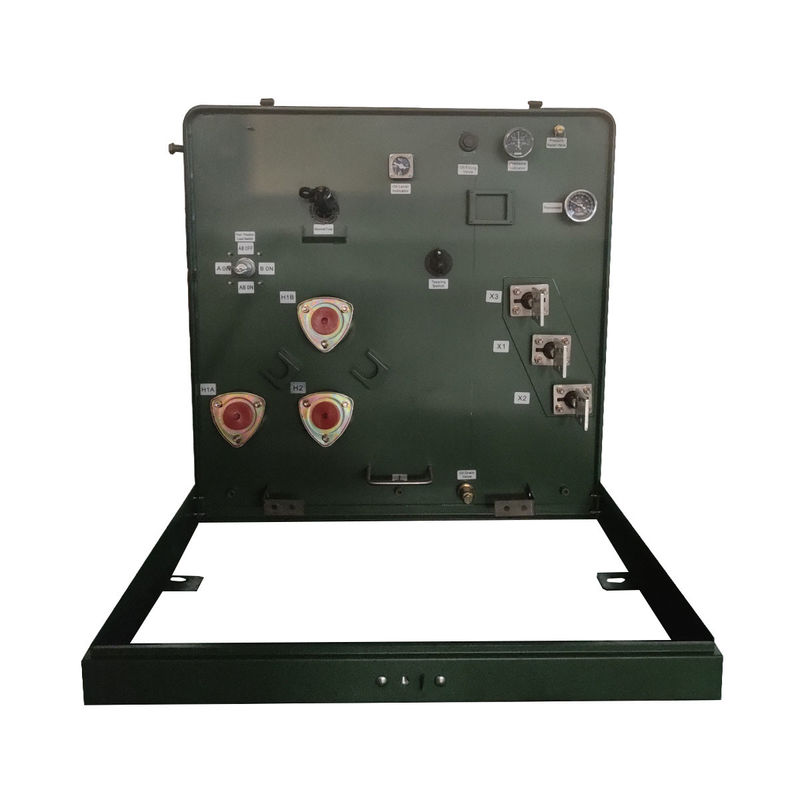

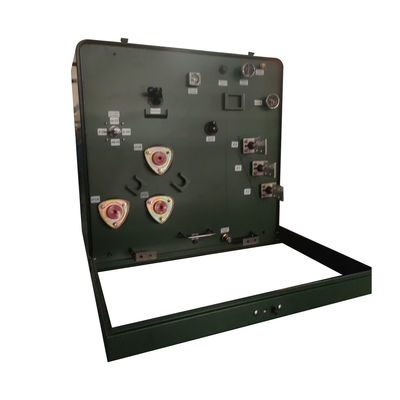

167 KVA Pad Mount Loop-Versorgungstransformator Schritt nach unten 12470V auf 240V
Zusammenfassung
Ein einphasiger, auf einem Pad montierter Transformator ist ein ölgetränkter Verteilungstransformator.Der traditionelle Transformator ist in einer Schachtelform ausgelegt.geringer Lärm, geringer Verlust, Sicherheit und Zuverlässigkeit.Es wird weit verbreitet in Wohnvierteln, Geschäftszentren, Krankenhäusern, Parks, Schulen usw.in Schleifen- oder Radialzufuhr erhältlich, und sind tot, erfüllen oder übertreffen die ANSI/CSA/IEEE-Standards.
Leistungsmerkmal
1) Kombinationstransformatorunterstation, die Oberseite des Schranks ist mit Stahlplattenklemmen aus Steinwolle ausgestattet, die einen Lüftungskanal aufweist,kann die Sonnenstrahlung wirksam reduzieren und die Wärmeabgabe gewährleisten.
2) Auf der Oberfläche der gesamten Schrankenhülle sprühen spezielle Grundierungen und Farben, die eine starke Korrosionsbeständigkeit aufweisen.
3) Die Innenseite kann in Hochspannungskammer, Transformatorkammer und Niederspannungskammer unterteilt werden.
4) Außerdem ist es mit einer automatischen Abgasvorrichtung zur Temperaturregelung ausgestattet, um den Temperaturbereich zu gewährleisten.
5) Jede Einheit verfügt über eine einwandfreie Steuerung, eine geladene Anzeige und ein Beleuchtungssystem.
6) Die Ausrüstung des Geräts entspricht der IP33-Schutzanforderung, verfügt über eine angemessene Konstruktion, Struktur und Technologie, eine gute Qualität und eine einfache Wartung.
Technische Spezifikation
25kva-500kva einphasige, auf einem Pad montierte Transformator | ||||||
Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
Spannung (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | IEEE/ANSI/ DOE | 10,0 bis 4,5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Zeichnung des Produkts
Zubehör
Fabrikfotos
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
