Phase: | Phase drei | Schutzstufe der Gehäuse: | IP20 |
---|---|---|---|
Kapazität: | 10KVA | Isolationsgrad: | F/H |
Primärspannung: | 380V 400V 440V 480V individuell angepasst | Sekundärspannung: | 110V/ 120V/ 208V/ 220V/ 230V/ 240V/ 380V/ 415V/ 480V (oder nach Maß) |
Häufigkeit: | 50 Hz/60 Hz | Kühlmethode: | Natürliche oder Luftkühlung |
Markieren: | 10kva Trockenisoliertransformator,Trockene Isolierungstransformator 400 V,Step Up Trockentyp-Transformator |

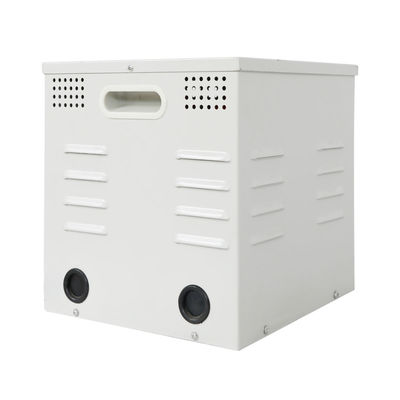

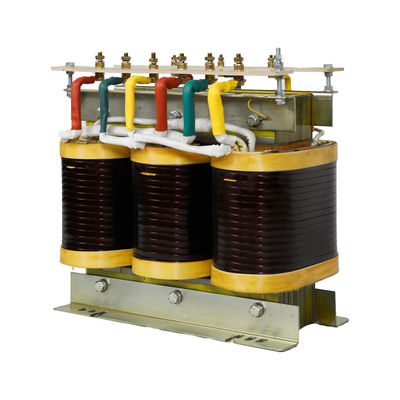

10kva 3-Phasen Trockentyp Isolationstransformator steigen 208V 220V auf 380V 400V
Zusammenfassung
SG-Serie-Drei-Koherent-Typ-Transformatoren werden in der AC 50 ~ 60Hz, Eingang, Ausgang Spannung nicht mehr als 500V dreiphasige Stromversorgung in einer Vielzahl von Gelegenheiten weit verbreitet.mit einer Leistung von mehr als 100 W, Verbinden Gruppen, die Anzahl und Lage der Runden (typischerweise ± 5%), Wicklungskapazität Zuweisung, Einphasen-Zweckwicklung ausgestattet ist, die Verwendung von Geradliner Cirouits, nehmen Schale oder nicht,und so weiter.
Nach den Anforderungen des Benutzers kann das Produkt sorgfältig entworfen und hergestellt werden.
Haupt-
Produktbezeichnung | Fabrik-Direktverkauf 208V 220V bis 380V 400V 440V 480V 3-Phasen-Step-up-Transformator 10KVA |
Produktmodell | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsschwellen. |
Wickelmaterial | andere, mit einem Durchmesser von mehr als 600 mm |
Kapazität | 0.1KVA-2500KVA |
Eingangsspannung | Individualisiert |
Ausgangsspannung | Individualisiert |
Häufigkeit | 50/60 Hz |
Verbindungsart | DYN11/YYN0 |
Isolationsgrad | F/H |
Gehäuse Schutzniveau | IP20 |
Druckdichte Prüfung | Primär bis Sekundär 2,5 KV/min. |
Primär zur Sicherheitseinrichtung2,5 KV/min; | |
Sekundär zur Sicherheitseinrichtung1,5KV/min | |
Widerstand gegen Isolierung | Primär- bis Sekundär 2500 V>100 Megohm; |
Primär zur Sicherheitseinrichtung 2500 V>100 Megohm; | |
Sekundär zur Sicherheitseinrichtung 1500 V>100 Megohm | |
Bodenwiderstand | 25A < 100milliohm |
Induktion Widerstandsspannungstest | 125Hz / 800V / 60s |
Kühlmethode | Natürliche oder Luftkühlung |
Temperaturanstieg | ≤ 125K |
Umwandlungsquote | < 3% |
Luftträgerstrom | < 3% |
Impedanzspannung | etwa 4,5% |
Gesamtverluste | 4% |
Effizienz | 80% bis 99% |
Betriebstemperatur | -15°C-40°C (40°C, 90% RH, 56 Tage) |
Speichertemperatur | -25°C~100°C ((40°C, 90%R.H., 56 Tage) |
Bescheinigung | CE, ISO |
Spezifikation
Modell (KVA) |
Primärspannung | Sekundärspannung | Tab der Kopplungsgruppe | Abmessung der Form | Montageabmessung | K*J | Die Boxdimension | |||||
Bmax | Dmax ± 5 | Emax | Eine | C ± 5 | Bmax | Dmax ± 5 | Emax | |||||
SG-10KVA | 660 400 380 200 |
380 220 110 36 |
- Ja, ja. Y/d D/y D/d |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
SG-15KVA | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
SG-20KVA | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
SG-30KVA | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
SG-50KVA | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
SG-80KVA | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
SG-100KVA | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
SG-300KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-500KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-1000KVA | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
SG-2000KVA | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
SG-3000KVA | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
SG-4000KVA | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
SG-5000KVA | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
SG-6000KVA | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 |
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
