| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-50/15 |
| Min Bestellmenge: | Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | PLYWOOD-Gehäuse |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000set/month |
| Phase: | Einzelphase | Kapazität: | 50Kva oder individuell |
|---|---|---|---|
| Kühlmethode: | ONAN; Selbstgekühlt | Häufigkeit: | 60 Hz |
| Primärspannung: | 12470GrdY/7200 | Sekundärspannung: | 120/240 V |
| Temperaturanstieg: | 65°C | Standard: | ANSI/IEEE |
| Markieren: | 50kva Ölverteiltransformator,240 V Ölverteiltransformator,ONAN-Pfahltransformator |
||

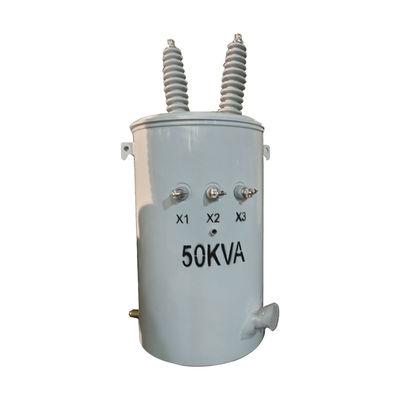

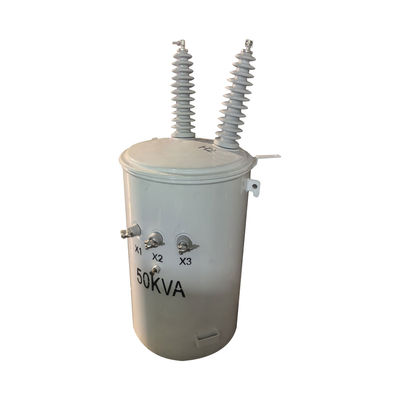

12.4kv 240v 50kva Ölverteilungstransformator Einphasen-Stäbelarmtransformator
Beschreibung
Im Verteilnetz mit dezentraler Stromversorgung hat der Einphasentransformator als Verteiltransformator erhebliche Vorteile.Es kann die Länge von Niederspannungsleitungen verkürzenEs wird eine hocheffiziente, energiesparende Wundeisenkernstruktur entwickelt.Der Transformator ist dadurch gekennzeichnet, dass er eine Aufhängungsinstallationsmethode mit Stangmontage verwendet., geringer Volumen, geringer Infrastrukturbauinvestition, Verringerung des Niederspannungsstromradius und kann Niederspannungsleitungsverluste um mehr als 60% reduzieren.Der Transformator hat eine vollständig versiegelte Struktur mit starker Überlastkapazität, hohe Zuverlässigkeit im Dauerbetrieb, einfache Wartung und lange Lebensdauer.
Hauptdaten
| Spezifikationen für einen 100 kVA-Einphasen-Polmontierten Transformator | |||
| Energieeffizienz | CSA C802.1 | Polarität | Zusatzstoff |
| Geschlechtskrankheiten | CSA C2.1 | HV/LV Wicklung | Aluminium |
| Leistungsbewertung | 100 kVA | Kein Lastverlust | 208w |
| HV-Spannung | 12.47kV Delta | Bei Lastverlust | 753w |
| LV Spannung | 240/120 | Häufigkeit | 60 Hz |
| HV BIL | 125 kV | Vektorgruppe | - Ich weiß. |
| LV BIL | 30 kV | Farbe | Grau |
| Länge | 730 mm | Tank und Zubehör | 435 kg |
| Breite | 890 mm | Ölgewicht | 165 kg |
| Größe | 1110 mm | Gesamtgewicht | 675 kg |
| Impedanz | 2.93% | Kühlmethode | - Das ist nicht wahr. |
Spezifikationen
| 10kva-500kva Einphasen-Öl-Eintauchtransformer | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | IEEE/ANSI/ DOE | 10,8 bis 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Entwurfszeichnungen
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
