Drei-Phasen-Pad-montierte Transformator

Drei-Phasen-Öl-getränkte elektrische Pad-montierte Transformator 12470v 300 Kva

Alle Kategorien

Dreiphasenisolierungs-Transformator

Drei-Phasen-Pad-montierte Transformator

Einphasen-Pad-montierte Transformator

An einem Pfahl montierte Transformator

Medizinischer Isolierungs-Transformator

Industrieller Steuertransformator

mit einer Leistung von mehr als 100 W

Toroidal Isolierungs-Transformator

Trockene dreiphasigart Transformator

Dreiphasenreaktor

Kontakt mit uns

Mr. Steven

steven@winley-electric.com

86-18650108051

Kontaktieren Sie uns jetzt

Drei-Phasen-Öl-getränkte elektrische Pad-montierte Transformator 12470v 300 Kva

Markenbezeichnung:	WINLEY
Modellnummer:	S-225/15
Mindestbestellmenge:	Einheit
Preis:	$5000-$150000
Verpackungsdetails:	Aus Sperrholz
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

UL/cUL,CE,ISO

Phase:

Drei Phasen

Kapazität:

300KVA

Primärspannung:

1270GrdY/7200V

Sekundärspannung:

480Y/277

Häufigkeit:

60 Hz

Temperaturanstieg:

Impedanz (typisch):

50,0-7,5% Typisch

Effizienz:

> 9910

Versorgungsmaterial-Fähigkeit:

1000set/month

Hervorheben:

Auf dem Pad montierte Transformator 12470v

300 Kva Pad-montierte Transformator

Elektroöl-Transformator

Beschreibung des Produkts

300 Kva Drei-Phasen-Öl-getränktes elektrisches Pad Transforme 12470v

Beschreibung

1. Pad-mounted Transformatoren werden in Leistungsstärken bis zu 10000 kVA hergestellt.
2. padmontierte Transformatoren nach Normen wie CSA, IEEE c.a. entwickelt und geprüft werden.57, und im jeweiligen Fall DOE.
3. Die auf dem Pad montierten Transformatoren sind mit Öl gefüllt und haben ein manipulationsbeständiges Design. Der Transformator ist in zwei Teile unterteilt, die vordere Kabine und die hintere Kabine.

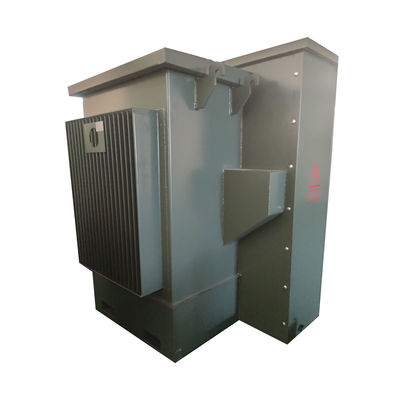

Drei-Phasen-Öl-getränkte elektrische Pad-montierte Transformator 12470v 300 Kva 0

Hauptdaten

Typ des Transformators	Auf einem Pad montiert, Kompartimentart
Konfiguration des Transformators	Flüssigkeitsgefülltes Pad montiert
Typ der Transformatorzufuhr	Schleifenzufuhr
Phase	Drei Phasen
Kapazität	300 KVA
Vektorgruppe	- Ich weiß.
Primärspannung	12470GrdY/7200
Primärspannungsklasse	Klasse 15 kV
Primärphasor	Wye mit Boden
Primär-BIL	95 KV
Sekundärspannung	480Y/277
Sekundärspannungsklasse	1Klasse 2 kV
Sekundärer Phasor	Wye-N
Sekundäre BIL	30 KV
Häufigkeit	60 Hz
Temperaturanstieg	65°C
Isolationsbewertung	Klasse E Isolierung - 120°C, 248°F
Kühlklasse	KNAN; selbstgekühlt
Impedanz (typisch)	1.2-6.0% Typisch
Primärverbindungstyp	Toten Front
Wickelmaterial	Kupfer
Umgebungstemperaturbewertung	40°C
Geräuschpegel	55 dBA
Gesamtgewicht (gefüllt mit Flüssigkeit)	3,637 lb
Effizienz in %	99.00%
Keine Lastverluste (in Watt)	+/- 500 W
Volllastverlust (in Watt) bei 100%	+/- 3000 W
Gesamtlastverlust (in Watt) bei 100%	+/- 3500 W

Fabrikfotos

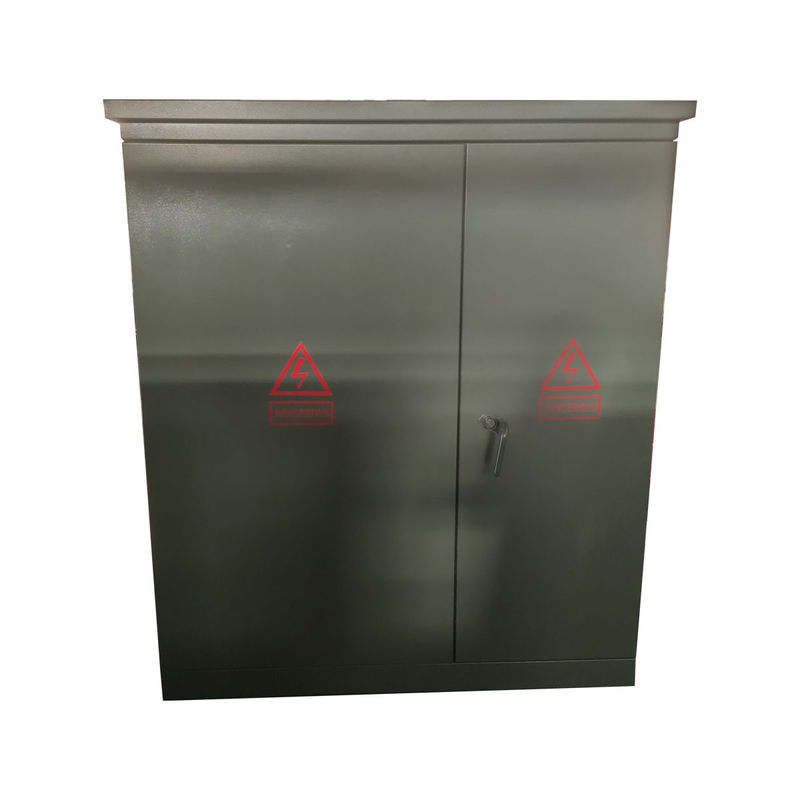

Drei-Phasen-Öl-getränkte elektrische Pad-montierte Transformator 12470v 300 Kva 1

Spezifikation

Drei-Phasen-Pad-montierte Transformator
Nennleistung (KVA)	Hochspannung (KV)	Niedrigspannung (V)	Verlust (W)
Nennleistung (KVA)	Hochspannung (KV)	Niedrigspannung (V)	Verlust ohne Last (W)	Lastverlust (W)
75 KVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere	120/240 V 480Y/ 277 V 600Y/ 347 V	180	1250
112.5KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
1000 KVA			1150	10300
1500 KVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Technische Zeichnungen

Drei-Phasen-Öl-getränkte elektrische Pad-montierte Transformator 12470v 300 Kva 2

Herstellungsprozess

Häufig gestellte Fragen

1Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.

2F: Wie lange dauert die Lieferzeit?

A: Die Massenproduktion dauert 15-25 Tage.

3F: Wie lange dauert die Garantie?

A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann bieten wir kostenlosen Service.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.

4F: Ist OEM/ODM erhältlich?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.

Kundenspezifische Dienstleistungen

a. angepasste Farbe und spezielle Funktion.

b. individuell angepasste Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.

5F: Wie kontrollieren Sie die Qualität der Produkte?

A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.

Fabrikfotos

Drei-Phasen-Öl-getränkte elektrische Pad-montierte Transformator 12470v 300 Kva 1
