| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-1000/35 |
| Min Bestellmenge: | Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000set/month |
| Phase: | Phase drei | Kapazität: | 1000 KVA oder nach Maß |
|---|---|---|---|
| Primärspannung: | 34500V oder angepasst | Sekundärspannung: | 208Y/120 |
| Vektorgruppe: | Dyn1 | Temperaturanstieg: | 65°C |
| Impedanz (typisch): | 50,0-7,5% Typisch | Kühlkurs: | KNAN; selbstgekühlt |
| Markieren: | 3-Phasen-Öl-Eintaucher,Ölgetränkter Transformator 208V,1000 Kva Pad-montierte Transformator |
||

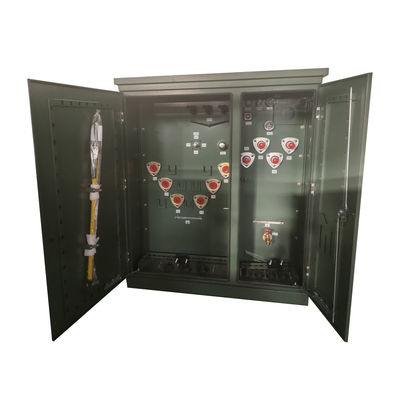

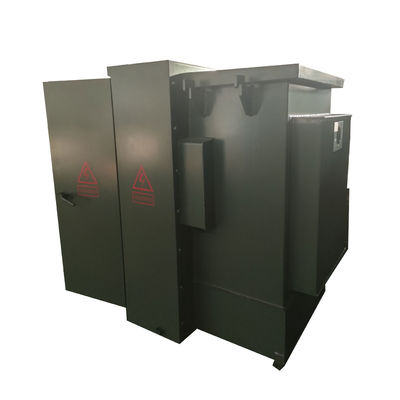

1000 Kva 3-Phasen-Pad-montierte Öl-Tipptransformator 34500V bis 208V
Leistung
1)Es gibt keinen Ölspeicher, die Höhe des Transformators ist reduziert, kann Platz und Transportkosten sparen.
2) Die Elastizität des Wellpappe-Kühlers kann die durch die Temperaturänderung verursachte Ölvolumenänderung kompensieren.
3) Die Box ist der Wellpappe-Kühlkörper, der nicht nur die Kühlfunktion, sondern auch die "Atmung" -Funktion hat.
4) das Transformatoröl kommt nicht mit der Luft in Berührung,die effektiv verhindert, dass Sauerstoff und Wasser den Transformator eintauchen und zu einer Verschlechterung der Leistung führen (Alterung von Materialien und Öl).
5) Neue Struktur mit Hoch- und Niederspannungswicklung, vernünftige Anordnung des Ölrohrs und der Verbindung, die die mechanische Festigkeit und den Kurzschluss erhöht.
6)Wir verwenden Spiralschleifen mit Längsschleife, um eine bessere Kühlung zu erzielen.Wir verbessern die wirksame Unterstützung der Schleife Endgesicht, um die Anti-Kurzschluss Stromfähigkeit zu stärken.
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Phase | Drei Phasen |
| Kapazität | 1 MVA (1000 KVA) |
| Vektorgruppe | DYN1 |
| Primärspannung | 34500V |
| Primärspannungsklasse | Klasse 35 kV |
| Primärphasor | Delta |
| Primär-BIL | 150 kV |
| Sekundärspannung | 208Y/120 |
| Sekundärspannungsklasse | 1Klasse 2 kV |
| Sekundärer Phasor | Wye-N |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 55/65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Klopfwechsler | 5-Positions-Tap-Wechseller |
| Impedanz | 50,0-7,5% Typisch, Ziel 5,75% |
| Primärverbindungstyp | Toten Front |
| Primär-Überstromschutzmethode | Fließend, mit Öl getaucht |
| K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
| Geräuschpegel | 58 dBA |
| Abmessungen* | 73" W x 69" D x 73" H |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 6,834 lb |
| Effizienz in % | 99.20% |
| Keine Lastverluste (in Watt) | +/- 1,300 W |
| Volllastverlust (in Watt) bei 100% | +/- 8,500 W |
Fabrikfotos
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische Zeichnungen
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
