| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-500/15 |
| Min Bestellmenge: | Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000set/month |
| Phase: | Phase drei | Kapazität: | 500 KVA oder individuell angepasst |
|---|---|---|---|
| Primärspannung: | 13800V | Sekundärspannung: | 208Y/120V |
| Effizienz: | > 99,10% | Temperaturanstieg: | 65°C |
| Impedanz (typisch): | 50,0-7,5% Typisch | Kühlkurs: | ONAN; Selbstgekühlt |
| Markieren: | 500 Kva Pad-montierte Transformator,13800V-Padmontierter Transformator,3Phasenöl-Typ-Transformator |
||

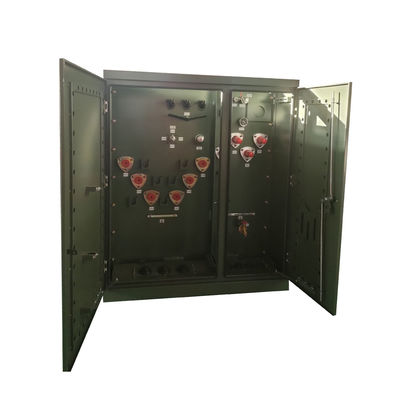

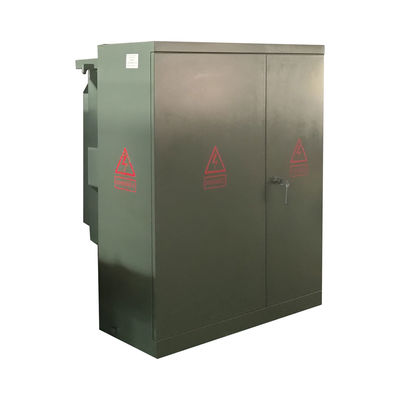

500 Kva 3-Phasen-Pad-montiertes Transformatoröl Typ 13800v bis 208v
Leistung
1. Pad-mounted Transformatoren werden in Leistungsstärken bis zu 10000 kVA hergestellt.
2. padmontierte Transformatoren nach Normen wie CSA, IEEE c.a. entwickelt und geprüft werden.57, und im jeweiligen Fall DOE.
3. Die auf dem Pad montierten Transformatoren sind mit Öl gefüllt und haben ein manipulationsbeständiges Design. Der Transformator ist in zwei Teile unterteilt, die vordere Kabine und die hintere Kabine.
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Phase | Drei Phasen |
| Kapazität | 500 KVA |
| Vektorgruppe | DYN1 |
| Primärspannung | 13200V |
| Primärspannungsklasse | Klasse 15 kV |
| Primärphasor | Delta |
| Primär-BIL | 95 KV |
| Sekundärspannung | 208Y/120 |
| Sekundärspannungsklasse | 1Klasse 2 kV |
| Sekundärer Phasor | Wye-N |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C Durchschnitt w/ 80°C Hot Spot |
| Kühlklasse | ONAN; selbstgekühlt |
| Impedanz (typisch) | 5% |
| Primärverbindungstyp | Toten Front |
| Wickelmaterial | Kupfer |
| Kernmaterial | Getreideorientierter Stahl |
| Effizienz in % | 990,10% |
| Volllastverlust (in Watt) bei 100% | +/- 5.000 W |
Fabrikfotos
Technische Zeichnungen
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 |
||
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
