| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-1000/5 |
| Min Bestellmenge: | Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Gepäck aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Phase drei | Kapazität: | 1mva |
|---|---|---|---|
| Primärspannung: | 4160V oder individuell angepasst | Sekundärspannung: | 480Y/277 |
| Vektorgruppe: | Dyn1 | Effizienz: | > 992 |
| Abmessungen: | 71-W x 73-D x 71-H | Kühlkurs: | KNAN; selbstgekühlt |
| Markieren: | Schritt nach unten Verteilungstransformator 4160v,4160v Pad-montierte Verteilungstransformator,1MVA-Step-Down-Verteilungstransformator |
||

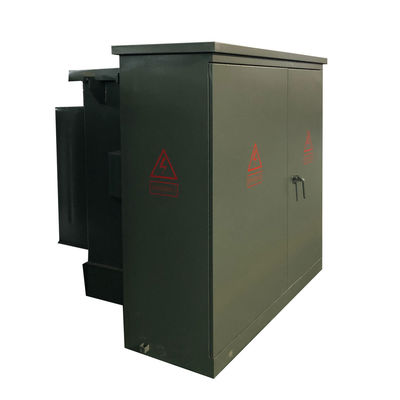

1000 Kva Drei-Phasen-Pad-montierte Step-Down-Verteilertransformator 4160 V bis 480 V
Zusammenfassung
Drei-Phasen-Pad-montierte Öl-getränkte Verteilungstransformatoren sind leistungsfähig, zuverlässig und mit Blick auf die Umwelt konzipiert.Diese Transformatoren bieten eine erhöhte Zuverlässigkeit und Schutz vor kritischen AusfallvorfällenDie niedrigeren Betriebskosten und Wärmeemissionen dieser Transformatoren machen sie zu einer idealen Wahl für eine Vielzahl von Anwendungen.
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Betrieb | Abwärtssteigerungsoperation |
| Phase | Drei Phasen |
| Kapazität | 1MVA (1000 KVA) |
| Vektorgruppe | DYN1 |
| Primärspannung | 4160 V |
| Primär-BIL | 60 KV |
| Sekundärspannung | 480Y/277 |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Impedanz | 50,75% |
| Leistungsschalter für die Lastunterbrechung | 300-Ampere, 5 kV |
| Wickelmaterial | Aluminium/Kupfer |
| Effizienz in % | 99.20% |
| Keine Lastverluste (in Watt) | +/- 1,300 W |
| Volllastverlust (in Watt) bei 100% | +/- 8,500 W |
Merkmal
1)Der Transformatorteil und der Steuerfachteil der Variante der Vereinigten Staaten, wobei der Transformatorteil eine vollständig versiegelte Struktur ist,und das isolierende Öl kann zwei Arten von Hochzündpunktöl oder gewöhnliches Öl sein.

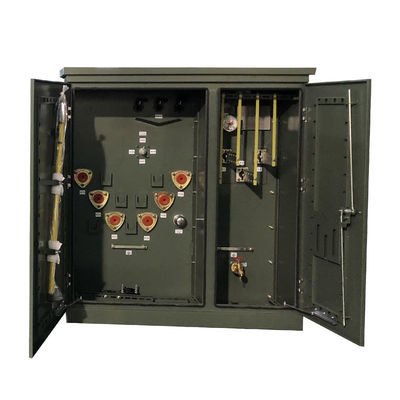

2)Die Steuerung ist in einen Hochspannungsraum und einen Niederspannungsraum unterteilt.
3)Der Hochspannungsraum ist mit: Hochspannungskabelstecker, Blitzschutz, Ladeschalter-Betriebshandle, Nichtanregungsschalter-Handle, Steckverschluss, Druckentlastungsventil,Thermometer, Druckmessgerät, Öl-Positionsmessgerät, Ölfüllschlüsse, Ölentladungsventile usw., Lastschalter, Auslöschschalter, Steckverschlüsse usw.sind alle zusammen mit dem Transformatorkern in Transformatoröl eingetauchtDas Hochspannungskabel und der Transformator sind durch eine Verbindung mit einem Ellenbogenkabel verbunden.
4)Die Niederspannungsseite kann mit Luftbremsern, Stromtransformatoren sowie elektrischen Energiezählern, Ampermetern und Voltmetern installiert werden,und Ausgangsschaltungen und Kapazitätskompensationsvorrichtungen können entsprechend den Benutzeranforderungen konfiguriert werden.
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische Zeichnungen
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
