Transformatorart: | Füllen Sie angebracht auf, Abteilungs-artig | Kapazität: | 1 MVA (1000 KVA) |
---|---|---|---|
Primärspannung: | 12470GrdY/7200 | Sekundärspannung: | 208Y/120 |
Häufigkeit: | 60 Hz | Kühlkurs: | KNAN; selbstgekühlt |
Impedanz (typisch): | 50,75% | Effizienz: | 99,20% |
Markieren: | Step Down Öl untergetaucht Transformator,Auf dem Pad montierte Transformator 1000kva,Ölgetränkter Transformator 15 kW |

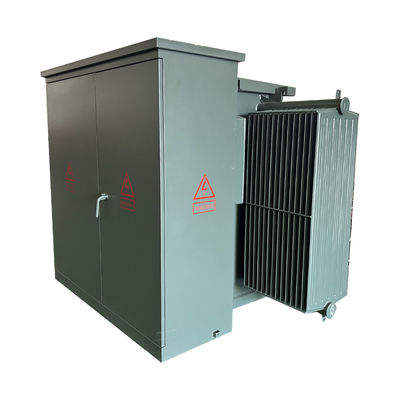

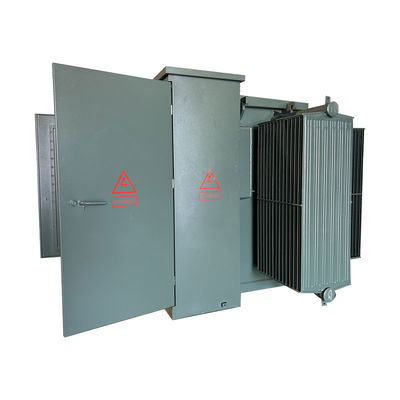

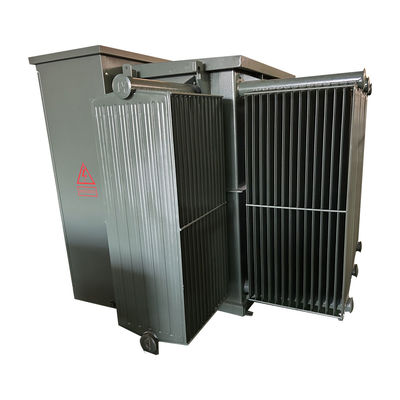

Drei-Phasen-Elektrische Pad-Einstellung Step-Down-Öl-Eintauchen-Transformator 1000kva 15kv
Zusammenfassung
WINLEY bietet eine komplette Reihe von flüssig gefüllten dreiphasigen, auf einem Pad montierten Verteilungstransformatoren an, die den geltenden ANSI®/IEEE®-Normen entsprechen.,Es eignet sich für Hochspannungs- und Großkapazitätsanwendungen, wie z. B. Kraftwerksanlagen, industrieller Stromverbrauch usw.Ölgetränkte Transformatoren haben eine bessere Leistung und Stabilität.
Leistung
1) Die Struktur ist kompakt und vernünftig, und das Volumen ist klein, was nur etwa ein Drittel der europäischen Art der Boxwechsel der gleichen Kapazität ist;
2) vollständig versiegelte, vollständig isolierte Struktur, keine Notwendigkeit, Sicherheitsbarrieren zu errichten, und eine zuverlässige Garantie für die persönliche Sicherheit;
3) Es gibt eine Vielzahl von Stromversorgungssystemen, aus denen die Benutzer wählen können, die eine Endstromversorgung übernehmen und ein Ringnetz oder eine doppelte Stromversorgung realisieren können;
4) Der Ölgetränkte Leistungstransformator S11 wird übernommen, der einen geringen Verlust, einen geringen Temperaturanstieg und eine starke Überlastkapazität aufweist.
5) Für den Schutz werden doppelte Sicherungen (Backup-Schutzsicherung + Stecksicherung) eingesetzt.und die Steckverschlusssicherung verfügt über die Eigenschaften der doppelten Empfindlichkeit für Strom und Temperatur, um den sicheren und zuverlässigen Betrieb des Produkts zu gewährleisten;
Hauptdaten
Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
Typ der Transformatorzufuhr | Schleifenzufuhr |
Phase | Drei Phasen |
Kapazität | 1 MVA (1000 KVA) |
Primärspannung | 12470GrdY/7200 |
Primärspannungsklasse | Klasse 15 kV |
Primärphasor | Wye mit Boden |
Primär-BIL | 95 KV |
Sekundärspannung | 208Y/120 |
Sekundärspannungsklasse | 1Klasse 2 kV |
Sekundäre BIL | 30 KV |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Kühlklasse | KNAN; selbstgekühlt |
Klopfwechsler | 5-Positions-Tap-Wechseller |
Impedanz (typisch) | 50,75% |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Geräuschpegel | 58 dBA |
Höhenbewertung | 3300 Fuß (1000 Meter) über dem Meeresspiegel |
Abmessungen | 89' W x 59' D x 64' H |
Gewicht | 8200 Pfund |
Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
Effizienz in % | 99.20% |
Keine Belastungsverluste (in Watt) | +/- 1,300 W |
Volllastverlust (in Watt) bei 100% | +/- 8,500 W |
Standardmerkmale
Pad-mounted Transformatoren werden in Leistungsbereichen von ca. 75 bis ca. 5000 kVA hergestellt und enthalten häufig eingebaute Sicherungen und

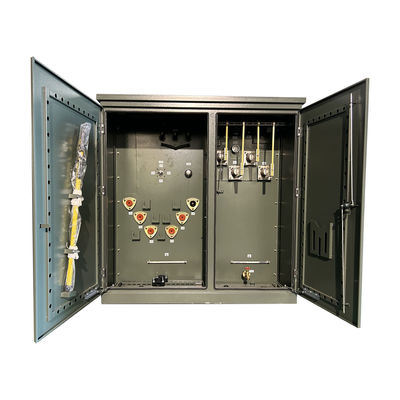

Die primären Stromleitungen sind mit Ellenbogenanschlüssen verbunden, die mit Hilfe eines Heizstäbels und eines
ermöglicht Flexibilität bei Reparatur und Wartung.
Unser padmontierter Transformator ist nach Industriestandards wie CSA, ANSI C entwickelt und getestet worden.57,DOE und IEEE, je nach Fall.
Technische Zeichnungen
Spezifikation
Nennkapazität | Verlust | Abmessung (mm) | Gewicht ((kg) | ||||
Nichtlastverlust ((W) | Verlust während der Ladung | W | D | H | Ölgewicht (L) | Gesamtgewicht (Kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
