Phase: | Phase drei | Nennkapazität: | 75 KVA bis 50000 KVA |
---|---|---|---|
Primärspannung: | 12470GrdY/7200 | Sekundärspannung: | 208Y/120 |
Häufigkeit: | 50 / 60 Hertz | Kühlkurs: | KNAN; selbstgekühlt |
Wickelndes Material: | Kupfern \ Aluminium | Material: | Silikon-Stahlblech |
Markieren: | 12470v-Pad-montierte Transformator,Step Down Pad-montierte Transformator,500kva Dreiphasentransformator |

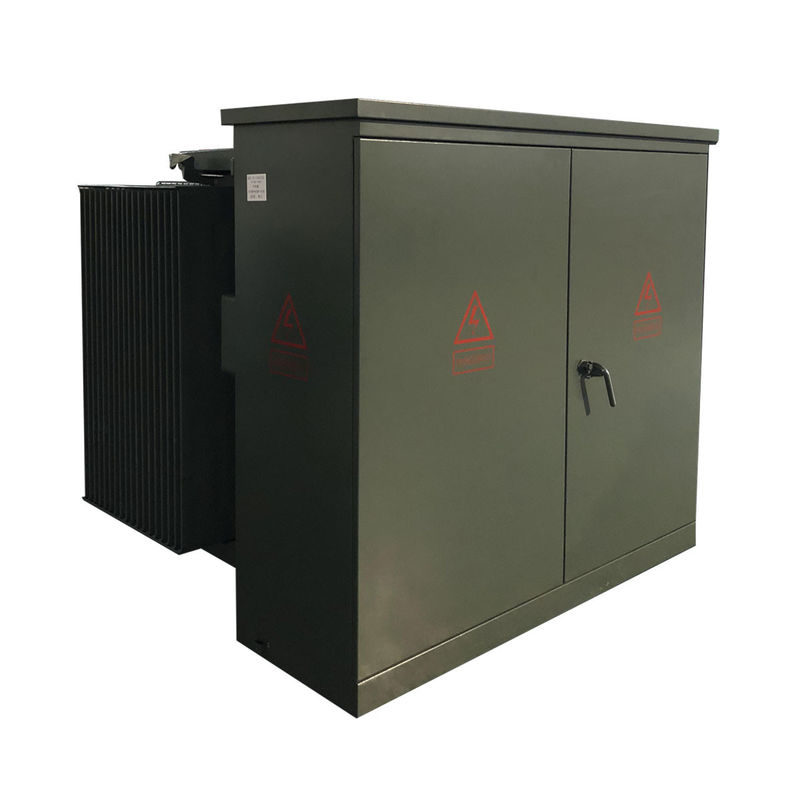

500kva Dreiphasen-Pad-montierte Transformator Steigerung von 12470v auf 208v
Zusammenfassung
Der dreiphasige, auf einem Pad montierte Transformator taucht den Lastschalter und die Sicherung auf der Hochspannungsseite des Transformators mit dem Kern und den Windungen des Transformators in denselben Ölbehälter ein.hat die Vorteile einer fortschrittlichen Struktur, zuverlässige Leistung, Energieeinsparung und Verbrauchsreduzierung, flexible Nutzung, hohe Anpassungsfähigkeit und wirtschaftliche Vorteile.
Beschreibung
Wir entwerfen und produzieren diese Unterstation nach dem internationalen Standard IEC1330,H.V.Standard IEC62271-200.HV & LV-Abteil ist mit vollständiger Funktion ausgestattet.
1) H.V.Abteilung hat verschiedene Stromversorgungsmethoden bei der Prüfung der Stromversorgung in 1 Zeit, es kann auch mit H.V.Testing Geräte installiert werden, um die Nachfrage der H.V.Testing zu erreichen.
2) Das Transformatorfach kann als S11, S13 oder als anderes Ölverbrauchs- und Trockenverbrauchs-Transformator gewählt werden.Der Transformatorbereich verfügt über Windkühlsysteme und Beleuchtungssysteme für den automatischen Start.
3.Niedrigspannungskompartment kann nach den Bedürfnissen der Benutzer hergestellt werden, es nimmt feste oder montierte Struktur an, um elektrische Stromversorgungssystem zu sein, es hat viele Funktionen wie Lichtverteilung,Stromverteilung, Reaktionskraft, elektrische Leistungstests usw., um die Qualität der Stromverteilung zu verbessern und den Benutzer zufrieden zu stellen.

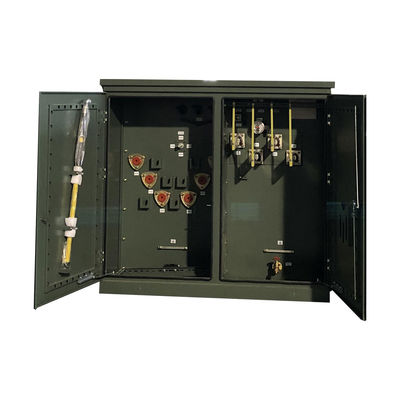

StandardsMerkmal
1- Primärschalter.
1.5-Positions-Tap-Wechsel.
2)4 Position Lastbremsschalter, kann mit einem Hot Stick bedient werden und ermöglicht Flexibilität bei Reparatur und Wartung.
2.Endverbindung
1)Die primären Stromleitungen sind mit Elbsteilanschlüssen verbunden.
2) Außen geklemmte Buschlöcher mit Lastbremseinsätzen.
3)Integrale Lastbrems- oder Nichtlastbremsschüsseln.
4) Sekundärschließung Außenklemmungen mit NEMA 4-Loch-, 6-Loch-, 8-Loch-, 10-Loch- oder 12-Loch-Spaten.
3.Schutzvorrichtung
1) Bajonett-Schutzschutzschutzschutzschutzschutzschutzschutzschutz
2) automatische Druckentlastungsvorrichtung.
3) Ölpegelmesser.
4) Öltemperaturmessgerät.
5) Vakuumdruckmessgerät.
6) Abflussventil mit Probenahmer.
7)Verteilungsklasse, Metalloxidhalter, 3 bis 36 kV.
8)Verteilerklasse, Blitzschutzgeräte mit Ventiltyp, 3-27 kV.
Technische Zeichnungen
Spezifikation
Nennkapazität | Verlust | Abmessung (mm) | Gewicht ((kg) | ||||
Nichtlastverlust ((W) | Verlust während der Ladung | W | D | H | Ölgewicht (L) | Gesamtgewicht (Kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
