| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-2500/15 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Gepäck aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Typ der Transformatorzufuhr: | Füllen Sie angebracht auf, Abteilungs-artig | Kapazität: | 2500 KVA oder individuell angepasst |
|---|---|---|---|
| Primärspannung: | 12470V | Sekundärspannung: | 400Y/231 |
| Häufigkeit: | 60 Hz | Kühlkurs: | KNAN; selbstgekühlt |
| Impedanz: | 50,75% | Effizienz: | 99.30% |
| Markieren: | 2500 Kva 3-Phase-Pad-montierte Transformator,400V-Pad-montierte Transformator,12470V Step-Down-Transformator |
||

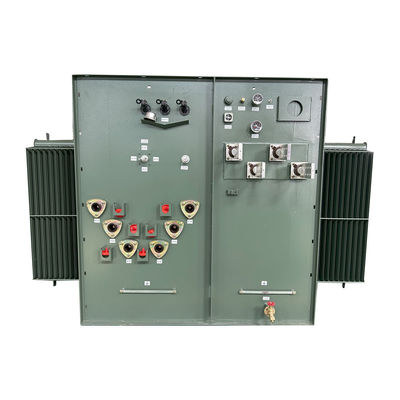

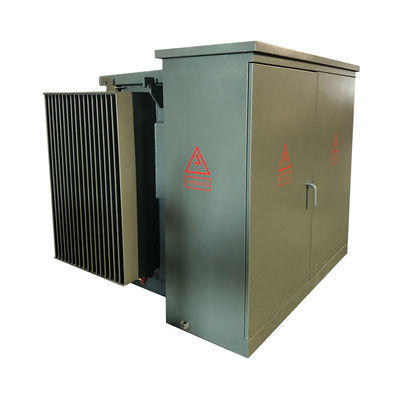

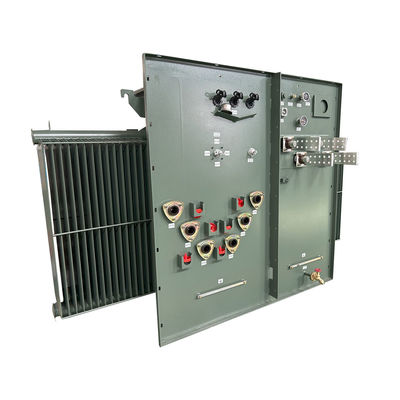

2500Kva Dreiphasen-Pad-montierte Transformator schritt nach unten 12470V auf 400V
Zusammenfassung
WINLEY bietet eine komplette Reihe von flüssig gefüllten dreiphasigen, auf einem Pad montierten Verteilungstransformatoren an, die den geltenden ANSI®/IEEE®-Normen entsprechen.,Es eignet sich für Hochspannungs- und Großkapazitätsanwendungen, wie z. B. Kraftwerksanlagen, industrieller Stromverbrauch usw.Ölgetränkte Transformatoren haben eine bessere Leistung und Stabilität.
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Betrieb | Abwärtssteigerungsoperation |
| Phase | Drei Phasen |
| Kapazität | 2.5 MVA (2500 KVA) |
| Vektorgruppe | DYN1 |
| Primärspannung | mit einer Leistung von mehr als 100 W |
| Primärspannungsklasse | Klasse 15 kV |
| Primärphasor | Delta |
| Primär-BIL | 95 KV |
| Sekundärspannung | 400Y/231 |
| Sekundärspannungsklasse | 1Klasse 2 kV |
| Sekundärer Phasor | Wye-N |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Klopfwechsler | 5-Positions-Tap-Wechseller |
| Impedanz | 50,75% |
| Leistungsschalter für die Lastunterbrechung | 600-Ampere, 15 kV |
| Kernmaterial | Getreideorientierter Stahl |
| Tankmaterial | Beschichtetes Stahl |
| Abmessungen* | 75 W x 75 D x 73 H |
| Trockengewicht (ohne Öl) * | 4,918 lb |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 11,534 lb |
| Effizienz in % | 99.40% |
| Keine Lastverluste (in Watt) | +/- 2,700 W |
| Volllastverlust (in Watt) bei 100% | +/- 15 500 W |
Standardmerkmale
1- Primärschalter.
1.5-Positions-Tap-Wechsel.
2)4 Position Lastbremsschalter, kann mit einem Hot Stick bedient werden und ermöglicht Flexibilität bei Reparatur und Wartung.
2.Endverbindung
1)Die primären Stromleitungen sind mit Elbsteilanschlüssen verbunden.
2) Außen geklemmte Buschlöcher mit Lastbremseinsätzen.
3)Integrale Lastbrems- oder Nichtlastbremsschüsseln.
4) Sekundärschließung Außenklemmungen mit NEMA 4-Loch-, 6-Loch-, 8-Loch-, 10-Loch- oder 12-Loch-Spaten.
3.Schutzvorrichtung
1) Bajonett-Schutzschutzschutzschutzschutzschutzschutzschutzschutz
2) automatische Druckentlastungsvorrichtung.
3) Ölpegelmesser.
4) Öltemperaturmessgerät.
5) Vakuumdruckmessgerät.
6) Abflussventil mit Probenahmer.
7)Verteilungsklasse, Metalloxidhalter, 3 bis 36 kV.
8)Verteilerklasse, Blitzschutzgeräte mit Ventiltyp, 3-27 kV.
Technische Zeichnungen
Spezifikation
| Nennkapazität | Verlust | Abmessung (mm) | Gewicht ((kg) | ||||
| Nichtlastverlust ((W) | Verlust während der Ladung | W | D | H | Ölgewicht (L) | Gesamtgewicht (Kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Fabrikfotos
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
