Phase: | Einphasen | Nennkapazität: | 100kVA |
---|---|---|---|
Primärspannung: | 34500GrdY/19920 | Sekundärspannung: | 240/120V |
Isolationsbewertung: | Klasse E Isolierung - 120°C, 248°F | Impedanz: | 20,4% |
Wickelmaterial: | Kupfer | Effizienz: | 99,15% |
Markieren: | 100 Kva Einphasenöltransformator,34.5Kv-Ölpad-montierte Transformator,99.15% Pad-montierte Transformator |

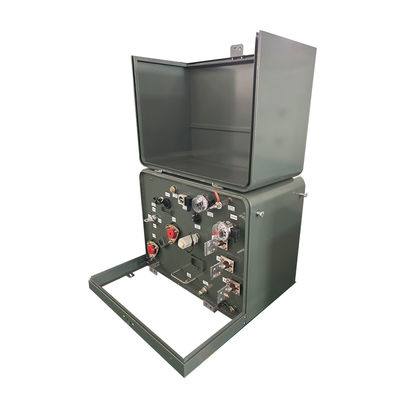

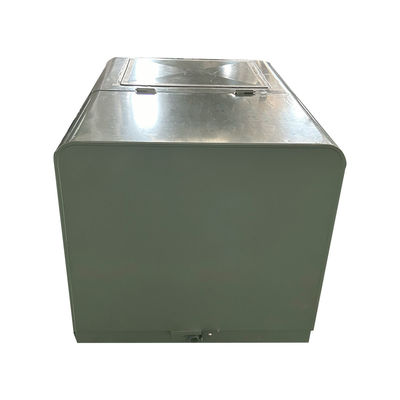

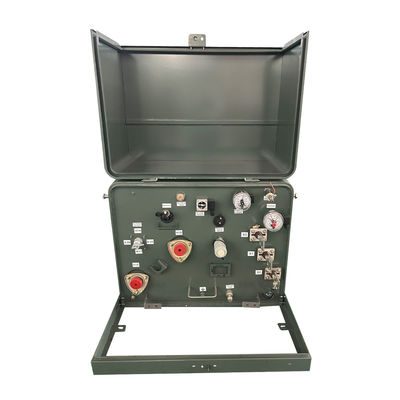

100Kva Einphasen-Pad-montierte Transformatoröl-Einwaschstromverteilung 34,5Kv bis 240v
Leistungsmerkmal
1)Kombinationstransformatorunterstation, die Oberseite des Schranks ist mit Stahlplattenklemmen aus Steinwolle ausgestattet, die einen Lüftungskanal haben,kann die Sonnenstrahlung wirksam reduzieren und die Wärmeabgabe gewährleisten.
2)Auf der Oberfläche der gesamten Schrankenhülle sprühen spezielle Grundierungen und Farben, die eine starke Korrosionsbeständigkeit aufweisen.
3) Die Innenseite kann in Hochspannungskammer, Transformatorkammer und Niederspannungskammer unterteilt werden.
4) Außerdem ist es mit einer automatischen Abgasvorrichtung zur Temperaturregelung ausgestattet, um den Temperaturbereich zu gewährleisten.
5)Jede Einheit verfügt über eine einwandfreie Steuerung, eine geladene Anzeige und ein Beleuchtungssystem.
6)Die Geräte entsprechen der IP33-Schutzanforderung, haben ein angemessenes Design, eine angemessene Struktur und eine angemessene Technologie, eine gute Qualität und eine einfache Wartung.
Hauptdaten
Typ des Transformators | Auf dem Träger befestigt, Kompartimentart I & II |
Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
Typ der Transformatorzufuhr | Schleifenzufuhr |
Polarität | Zusatzstoff |
Phase | Einzelphase |
Kapazität | 100 KVA |
Vektorgruppe | II6 |
Primärspannung | 34500GrdY/19920 |
Primärspannungsklasse | Klasse 35 kV |
Primärphasor | Wye mit Boden |
Primär-BIL | 150 KV |
Sekundärspannung | 240/120 (L-N-L) für die 120/240V-Verteilung |
Sekundärspannungsklasse | 1Klasse 2 kV |
Sekundärer Phasor | Zweifähigkeit |
Sekundäre BIL | 30 KV |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
Kühlklasse | ONAN; selbstgekühlt |
Anschlagschalter-Schalterbewertung | 200-Ampere, 35 kV |
Impedanz | 20,4% Typisch |
Primärverbindungstyp | Toten Front |
Primäre Kündigungsabmachung | ANSI-Typ I-Vereinbarung |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
Geräuschpegel | 51 dBA |
Abmessungen* | 36.5''-W x 42.5''-D x 36''-H |
Gesamtgewicht (gefüllt mit Flüssigkeit) | 2,024.36 Pfund |
Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
Effizienz | 99.00% |
Merkmal
1)Zwei äußerlich geklemmte universelle Hochspannungs-Bushing-Bohren für Schleifzufuhr oder eine äußerlich geklemmte Bushing-Bohre für Radialzufuhr
2)Drei äußerlich geklemmte Niederspannungs-Büschungen mit Gewinde-Kupfer-Knochen, einschließlich eines vollständig isolierten neutralen Endgeräts mit abnehmbarem Bodenriemen
3)Gebossene Gehäusebefestigungen; Eingebauter Ölraumboden
Schleifgehänge aus rostfreiem Stahl
4)Automatische Druckentlastungsanlage
5)Elektroöle mit Oxidationshemmer
6)Ausnehmbare Haube mit korrosionsbeständigen Scharnierpins und Fässern aus Edelstahl
7)Behälter aus leichtem Stahl und abnehmbare Schwelle mit Edelstahl-Hardware befestigt
8)Frontplatten-Zubehör-Befestigungsstütze;
9)Gewölbete Oberflächen auf der Haube und dem Ölraum zur Verhinderung der Wassereinlagerung
10)Ölfüll-/Ölpegelstopfen; Ölabflussstopfen; Vorkehrungen für die Erdung des Tanks
11)Korrosionsbeständige Verriegelungsanlage mit eingeschlossenem Sicherheitsschraubschraub, schwimmender Mutter und Vorrichtung eines Vorhängeschlosses
12)Deck- oder Schablonenbezeichnungen
13)Anodisiertes Aluminium-Namenblatt mit Lasergravierung
14)Erfüllt bzw. übertrifft die geltenden Standards von ANSI, IEEE, NEMA, CSA und DOE, soweit zutreffend
Spezifikation
25kva-500kva einphasige, auf einem Pad montierte Transformator | ||||||
Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
Spannung (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | IEEE/ANSI/ DOE | 10,0 bis 4,5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
