Phase: | Einzelphase | Nennkapazität: | 75kVA |
---|---|---|---|
Primärspannung: | 13800GrdY/7968 oder angepasst | Sekundärspannung: | 208Y/120 |
Kühlkurs: | KNAN; selbstgekühlt | Impedanz: | 20,4% |
Wickelmaterial: | Kupfer | Effizienz: | 99,15% |
Markieren: | An einem Pad montierten Transformator mit 13,8Kv,Step Down Transformator 75 Kva |

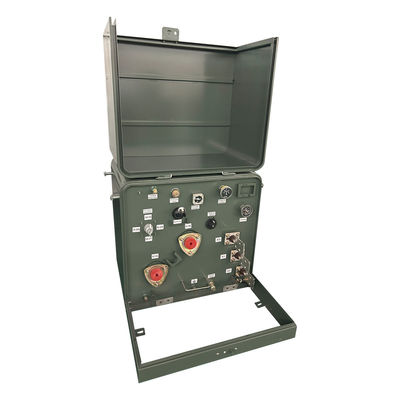

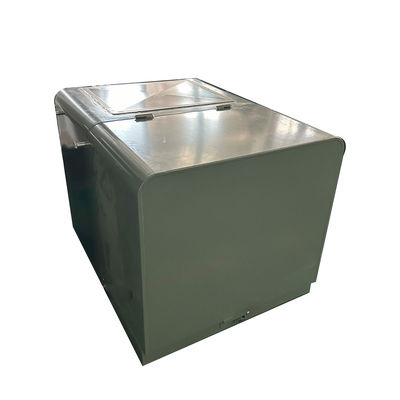

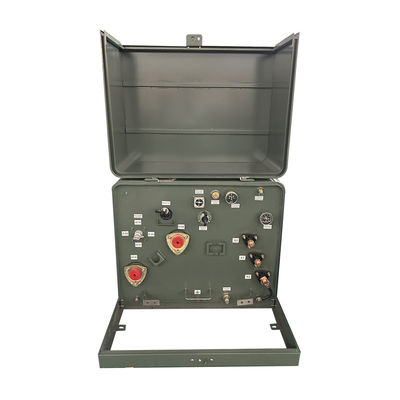

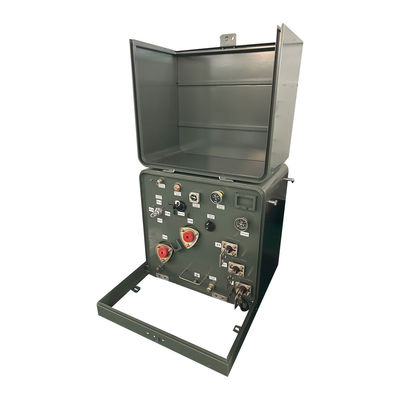

Einphasen-Pad-Montage-Transformator steigt von 75Kva 13,8Kv auf 208v
Merkmal
Qualitätssicherungssystem ISO 9001 zertifiziert
Erfüllt den DOE-Energieeffizienzstandard oder übertrifft die ANSI/IEEE- und NEMA-Standards
Die Beschichtung des Behälters übersteigt IEEE Std C57.12.28TM-2005 und IEEE Std C57.12.29TM-2005-Standards (nur für Einheiten aus Edelstahl)
Vollständige Übereinstimmung mit IEEE Std C57.12.28TM-2005 Anforderungen an die Unversehrtheit von Gehäusen
1. Druckentlastungsvorrichtung
2. Füll- und Entwässerungsvorkehrungen
3- Lasergravierter Namensschild
4Schließtasche für eine einfache Ausrichtung
5. Decal Buschbezeichnungen
6.Geschweißter Kuppelbehälter
7.Klicken Sie hier Transformator Zeichnungen zu erhalten
8. Strippen aus nicht korrosivem Material
9. Krönter Panzer
10. Abnehmbare Schwelle
11Scharniertür mit Edelstahlscharnieren und Fässern
12. Bodenriemen von X2 zum Boden des Tanks
13. HV-Bushing-Bohren für abgestorbene vordere Ellbogenanschlüsse
14. Hochspannungs- und Niederspannungsbohrbrunnen-200A
Fabrikfotos
1)Kombinationstransformatorunterstation, die Oberseite des Schranks ist mit Stahlplattenklemmen aus Steinwolle ausgestattet, die einen Lüftungskanal haben,kann die Sonnenstrahlung wirksam reduzieren und die Wärmeabgabe gewährleisten.
2)Auf der Oberfläche der gesamten Schrankenhülle sprühen spezielle Grundierungen und Farben, die eine starke Korrosionsbeständigkeit aufweisen.
3) Die Innenseite kann in Hochspannungskammer, Transformatorkammer und Niederspannungskammer unterteilt werden.
4) Es ist auch mit einer automatischen Abgasvorrichtung zur Temperaturregelung ausgestattet, um den Temperaturbereich zu gewährleisten.
5)Jede Einheit verfügt über eine einwandfreie Steuerung, eine geladene Anzeige und ein Beleuchtungssystem.
6)Die Geräte entsprechen der IP33-Schutzanforderung, haben ein angemessenes Design, eine angemessene Struktur und eine angemessene Technologie, eine gute Qualität und eine einfache Wartung.
Hauptdaten
Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
Typ der Transformatorzufuhr | Schleifenzufuhr |
Betrieb | Abwärtssteigerungsoperation |
Phase | Drei Phasen |
Kapazität | 75 KVA |
Vektorgruppe | - Ich weiß. |
Primärspannung | 13800GrdY/7968 |
Primärspannungsklasse | Klasse 15 kV |
Primärphasor | Wye mit Boden |
Primär-BIL | 95 KV |
Sekundärspannung | 208Y/120 |
Sekundärspannungsklasse | 1Klasse 2 kV |
Sekundärer Phasor | Wye-N |
Sekundäre BIL | 30 KV |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
Kühlklasse | KNAN; selbstgekühlt |
Leistungsschalter für die Lastunterbrechung | 200-Ampere, 15 kV |
Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards |
K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
Geräuschpegel | 51 dBA |
Handloch für den Zugang zum Tankdeckel | N/A |
Abmessungen* | 61" W x 43" D x 69" H |
Trockengewicht (ohne Öl) * | 730 Pfund |
Gesamtgewicht (gefüllt mit Flüssigkeit) | 2,160 Pfund |
Effizienz in % | 990,10% |
Spezifikation
25kva-500kva einphasige, auf einem Pad montierte Transformator | ||||||
Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
Spannung (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | IEEE/ANSI/ DOE | 10,0 bis 4,5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Zeichnung
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
