| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-25/12.47 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Sperrholzgehäuse |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Typ des Transformators: | mit einer Breite von nicht mehr als 15 mm | Kapazität: | 10 KVA |
|---|---|---|---|
| Kühlmethode: | ONAN; Selbstgekühlt | Isolationsbewertung: | Klasse E Isolierung - 120°C, 248°F |
| Primärspannung: | 12470GrdY/7200 | Sekundärspannung: | 120/240V (L-N-L) |
| Häufigkeit: | 50/60 Hz | Wickelmaterial: | Kupfer |
| Markieren: | Stangeingesetzter Transformator 10 Kva,An einem Stange angebrachter Transformator 12,47 KV |
||

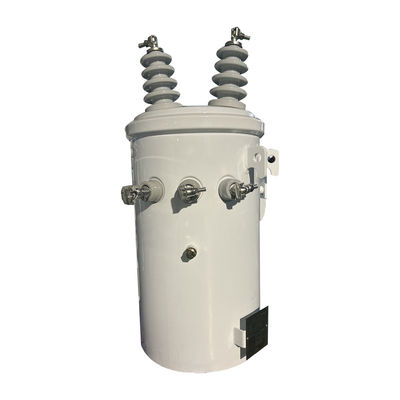

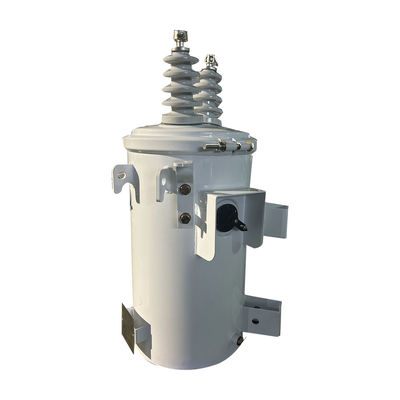

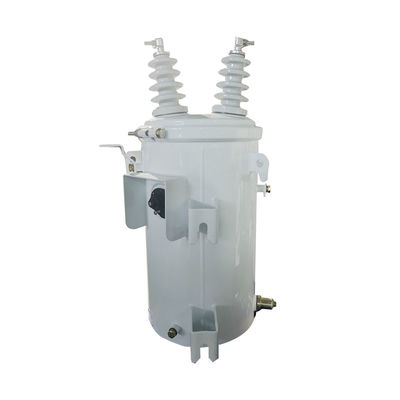

ANSI IEEE-Standard Einphasen-Pfahl-Transformator 10Kva 25kva 37.5kva 50kva 12.47KV
Der Transformator ist eine Zylinderdichtungsstruktur, die jeweils mit Erdungsvorrichtungen, Haken, ANSI-konformen Lagen und einem oder zwei Hochspannungsschläuchen auf der Abdeckung befestigt ist.Niederspannungshühle an der Wand des Tanks und der AugenschleifeDer Klopfwechsler sollte nach dem Ausmachen nach den Anweisungen eingestellt werden.
Standardmerkmal
1. Hochspannungsschlauch
Das Hauptmaterial für Hochspannungsbuchsen ist Porzellan, dessen Hauptaufgabe es ist, Hochspannungswicklungen und externe Hochspannungsleitungen zu verbinden, Isolationsschutz,Schutz vor Eindringen von außen, Wärmeleitung und Wärmeableitung usw., um den normalen Betrieb und die Sicherheit des Transformators zu gewährleisten.
2. Niederspannungshühle
Es gibt zwei Arten von Niederspannungsschläuchen, Spade- und Clip-Typ.
3. Ölfüllventil
Die Rolle des Ölfüllventils auf dem einphasigen, auf einem Pfahl montierten Transformator besteht darin, das Isolationsöl in den Tank zu füllen.
4. Ölabflussventil mit Probenahmer
Das Ölabflussventil und der Probenahmer des auf einem einphasigen Pol montierten Transformators werden zum Ablassen von Luft und Feuchtigkeit, zur Entfernung von Sedimenten und Verunreinigungen verwendet.die Qualität und Leistung des Öls im Inneren des Transformators gewährleistenIn der Zwischenzeit können wir Ölproben zur Analyse und Prüfung sammeln.
5. Druckentlastungsventil
Das Druckentlastungsventil auf dem einphasigen, auf einem Pfahl montierten Transformator wird hauptsächlich zum Schutz des sicheren Betriebs des Transformators, zur Aufrechterhaltung normaler Arbeitsbedingungen,und den Gasdruck innerhalb des Transformators anpassen, um seine Stabilität und Zuverlässigkeit zu gewährleisten.
6. Lichtsperre
Der Beleuchtungshalter schützt den Transformator vor Stromschwellen, die durch Blitz, Schalter und andere HV-Quellen verursacht werden.Es schaltet Hochspannungsspannungen durch Erdung ab, um den direkten Einfluss des Transformators selbst zu vermeiden..
7. Interne Strombegrenzung
Die Sicherung dient dazu, die Wicklung des Transformators bei Überlastströmen nicht zu beschädigen.
8- Schaltkreislaufschalter.
Ein Sekundärschalter befindet sich über der Wicklung im Tank und hier ist der Bediengriff, Überlast-Rücksetzungs- und Signallicht.Schutzwert für einen niedrigen Ölhebel, und erlaubt, dass ein Prozentsatz der Energie durch den Schalter geht, um den Service wiederherzustellen, wenn er ausfällt.
Hauptdaten
| Nennkapazität | KVA | 10 |
| Nummer der Phase | ~ | Einzelphase |
| Primärspannung | V | 12470GrdY/7200 |
| Sekundärspannung | V | 240/120 |
| Vektorgruppe | ~ | - Ich weiß nicht. |
| Typ der Berührung | ~ | Ausgeschaltete Schaltungen |
| Tappingbereich | % | ±2*2,5% (5 Töpfe) |
| Kühlmethode | ~ | - Das ist nicht wahr. |
| Nennfrequenz | Hz | 60 |
| Isolationsklasse | ~ | Eine |
| Temperaturanstieg | K | 45 |
| Verlust bei Ablastung | W | 151 |
| Lastverlust (75°C) | W | 188 |
| Impedanz | % | 2 |
| Wickelmaterial | ~ | Kupfer |
| Kernmaterial | ~ | Siliziumstahl |
| Isolierflüssigkeiten | ~ | Mineralöl |
| Gehäusematerial | ~ | Stahl mit Beschichtung |
| Betriebszustand | ~ | Außen |
| Meeresspiegel | m | ANSI |
| Standards | ~ | ≤ 1000 |
Spezifikationen
| 10kva-500kva Einphasen-Öl-Eintauchtransformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | IEEE/ANSI/ DOE | 10,8 bis 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
