| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-3500/15 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Sperrholzgehäuse |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Phase drei | Kapazität: | 3750 KVA |
|---|---|---|---|
| Primärspannung: | 13800V | Sekundärspannung: | 480Y/277 |
| Vektorgruppe: | Dyn1 | Temperaturanstieg: | 65°C |
| Impedanz (typisch): | 50,75% | Häufigkeit: | 60 Hz |
| Markieren: | 3750 Kva Pad-montierte Transformator,Auf dem Pad montierte Transformator 480V,Drei-Phasen-Transformator mit 13 |
||

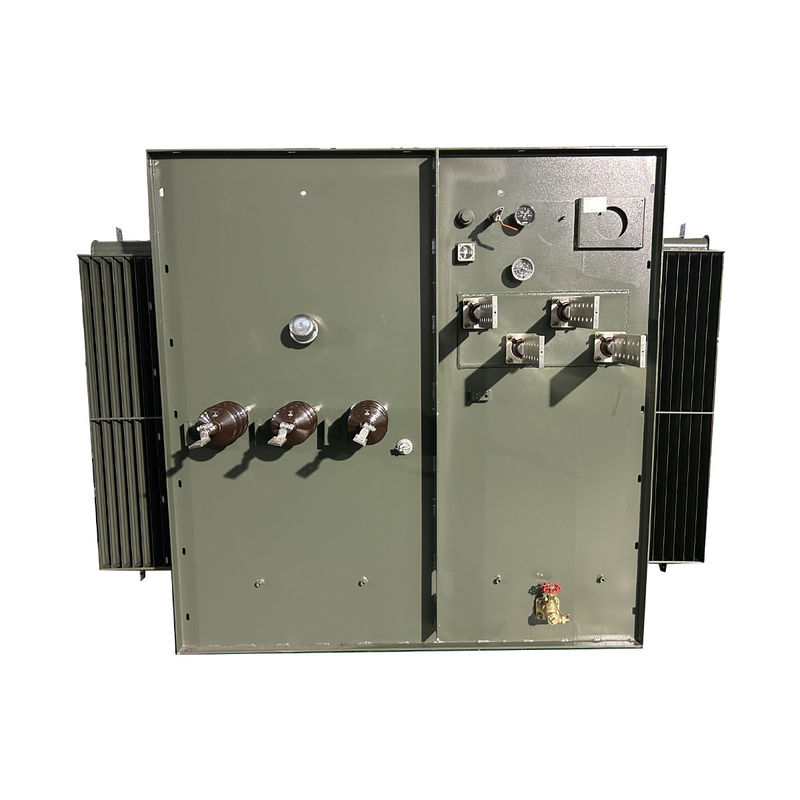

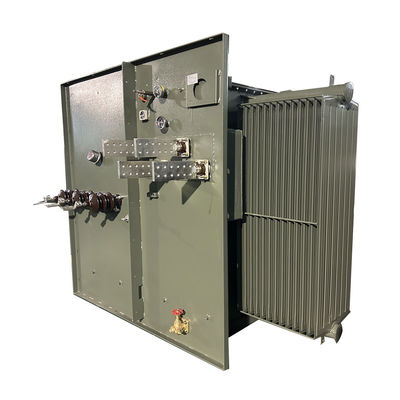

2500 Kva 3750 Kva Dreiphasen-Pad-montierte Transformator Steigerung von 13,8 KV auf 480 V

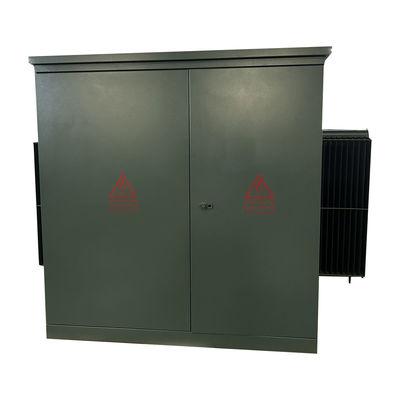

Ein Padmount oder Pad-mounted Transformer ist ein an der Erde montierter elektrischer Stromverteiltransformator in einem verschlossenen Stahlschrank, der auf einem Betonpad montiert ist.Da alle angetriebenen Anschlusspunkte sind sicher in einem Erdung Metallgehäuse, kann ein Padmount-Transformator an Orten installiert werden, an denen kein Platz für ein eingezäuntes Gehäuse besteht.
Hauptdaten
| Spezifikationsdaten | |||
| - Nein. Ich weiß nicht. | Einzelheiten | Einheit | Spezifikation |
| 1 | Typ | ~ | Pad montiert, Schleifenzufuhr |
| 2 | Nennkapazität | KVA | 3750 |
| 3 | Nummer der Phase | ~ | 3 |
| 4 | Primärspannung | V | 13800Delta. |

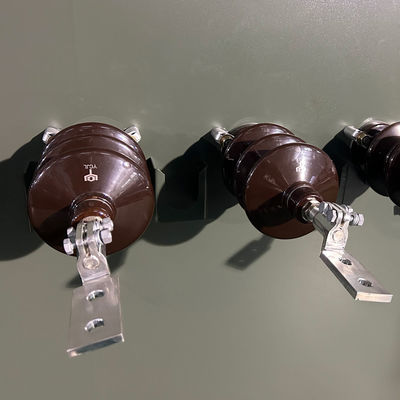

| 5 | Primärbuchsen | ~ | 600A-Büschel |
| 6 | Sekundärspannung | V | 480Y/277 |
| 10 | Kühlmethode | ~ | - Das ist nicht wahr. |
| 11 | Nennfrequenz | Hz | 60 |
| 12 | Vektorgruppe | ~ | Dyn1 |
| 13 | Isolationsklasse | ~ | Eine |
| 14 | Temperaturanstieg | K | 65 |
| 15 | Verlust bei Ablastung | W | 3610 |
| 16 | Lastverlust (75°C) | W | 27300 |
| 17 | Impedanz | % | 7.5 |
| 18 | Wickelmaterial | ~ | aus Kupfer oder Aluminium |
| 19 | Kernmaterial | ~ | Siliziumstahl |
| 20 | Kühlmaterial | Mineralöl | |
| 21 | Gehäusematerial | ~ | 304 rostfreier Stahl |
| 22 | Farbe des Gehäuses | ~ | Munsellgrün |
| 23 | Betriebszustand | ~ | Innen- oder Außenräume |
| 24 | Meeresspiegel | M | ≤ 1000 |
| 25 | Standards | ~ | ASNI |
Merkmal
• 60 Hz Betrieb.
• Durchschnittlicher Wicklungsanstieg bei 65°C.
• Radial- und Schleifzufuhrvorrichtungen.
• Toten und aktiven Vordertyp von HV-Terminals.
• HV BIL 45 150 kV (Tote Front) 200 kV (Lebende Front).
• LV BIL 30 ¢ 60 kV.
• Dreipunktverschluss von Niederspannungstüren.
• Hochspannungstür, die erst geöffnet werden kann, wenn
Die Niederspannungstür ist geöffnet.
• Steile Trennwände.
• Transformatorbehälter von der Abdeckung bis zur Basis geschweißt.
• Dauerhaftes Namensschild.
• Ein Zoll NPT-Rohrkappe-Füllvorrichtung.
• ANSI-Behälter mit Bodenplatten.
• Ein Zentimeter großer Abflussventil und Probenahmer.
• Automatisches Druckentlastungsventil (35 SCFM).
• Wasserhahnwechsler mit (2) 2,5% voller Kapazität
und unter dem Nennwert.
• Ein 10×18× (oder 14×25×) Handloch im Transformator
Tankdeckel.
• Olivengrün lackiert (Munsell 7GY 3.29/1.5).
• Konzipiert, hergestellt und geprüft nach
mit den neuesten ANSI-Standards
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische Zeichnungen
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
