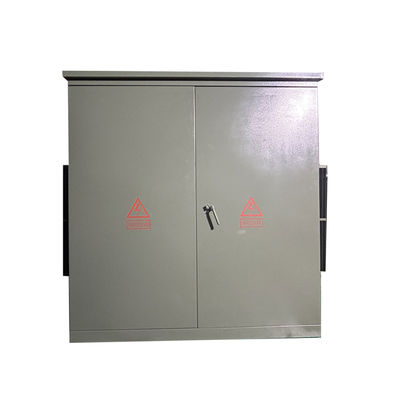

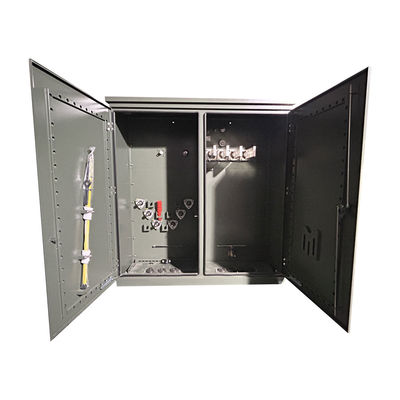

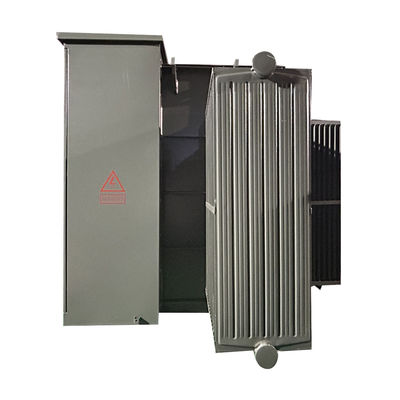

Drei-Phasen-Pad-montierte Transformator-Verteilerunterstation 13200V bis 480V 2500 Kva

Grundlegende Informationen
Herkunftsort: China
Markenname: WINLEY
Zertifizierung: CE,ISO
Modellnummer: S-2500/13
Min Bestellmenge: 1 Einheit
Preis: $5000-$150000
Verpackung Informationen: Sperrholzgehäuse
Lieferzeit: 30 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000 Stück/Monat
Detailinformationen
Phase: Phase drei Kapazität: 2500KVA
Primärspannung: 13200V Sekundärspannung: 480Y/277
Vektorgruppe: Dyn1 Temperaturanstieg: 65°C
Impedanz (typisch): 50,75% Häufigkeit: 60 Hz
Markieren:

Auf dem Pad montierte Transformator 2500Kva

,

Verteilungsunterstation 13200V

,

3phasige Verteilungsunterstation


Produkt-Beschreibung

Dreiphasen-Pad-montierte Transformator-Verteilungsnetzteilstation 13200V bis 480V 2500 Kva





Leistung



1) Die Struktur ist kompakt und vernünftig, und das Volumen ist klein, was nur etwa ein Drittel der europäischen Art der Boxwechsel der gleichen Kapazität ist;
2) vollständig versiegelte, vollständig isolierte Struktur, keine Notwendigkeit, Sicherheitsbarrieren zu errichten, und eine zuverlässige Garantie für die persönliche Sicherheit;
3) Es gibt eine Vielzahl von Stromversorgungssystemen, aus denen die Benutzer wählen können, die eine Endstromversorgung übernehmen und ein Ringnetz oder eine doppelte Stromversorgung realisieren können;
4) Der Ölgetränkte Leistungstransformator S11 wird übernommen, der einen geringen Verlust, einen geringen Temperaturanstieg und eine starke Überlastkapazität aufweist.
5) Für den Schutz werden doppelte Sicherungen (Backup-Schutzsicherung + Stecksicherung) eingesetzt.und die Steckverschlusssicherung verfügt über die Eigenschaften der doppelten Empfindlichkeit für Strom und Temperatur, um den sicheren und zuverlässigen Betrieb des Produkts zu gewährleisten;
6) Der 200A-Kabelanschluss kann unter Belastung angeschlossen und abgeschaltet werden und kann im Notfall als Lastschalter betrieben werden.
7) Die Wicklung nimmt die Verbindung Dyn11 an und der Eisenkern nimmt eine dreiphasige vierspaltenartige Struktur an, so daß das Produkt unter jeder asymmetrischen Belastung laufen kann und der neutrale Punkt nicht treibt,Die Spannung ist stabil., die Qualität der Stromversorgung ist hoch, der Schrank erwärmt sich, der Lärm ist gering und die Leistung des Blitzschutzes ist gut;
8) Das Kabinett nimmt eine Korrosionsschutzkonstruktion und eine spezielle Sprühfarbbehandlung an, die schön und neuartig ist, für verschiedene Umgebungen geeignet ist und den Effekt der Verschönerung der Stadt erzielt.



Drei-Phasen-Pad-montierte Transformator-Verteilerunterstation 13200V bis 480V 2500 Kva 0



Hauptdaten



Phase Drei Phasen
Kapazität 2500 KVA
Vektorgruppe YnD1
Primärspannung 480Y/277
Primärspannungsklasse 1Klasse 2 kV
Primärphasor Wye-N
Primär-BIL 30 KV
Sekundärspannung 13200GrdY/7620
Sekundärspannungsklasse Klasse 15 kV
Sekundärer Phasor Wye mit Boden
Sekundäre BIL 95 KV
Häufigkeit 60 Hz
Temperaturanstieg 65°C
Isolationsbewertung Klasse E Isolierung - 120°C, 248°F
Kühlklasse KNAN; selbstgekühlt
Impedanz (typisch) 50,75%
Leistungsschalter für die Lastunterbrechung 200-Ampere, 15 kV
Standort des Ladebrechschalters Hochspannung (HV) vorderes Abteil
Effizienzstandard (n) Erfüllt DOE 2016 Standards, erfüllt ANSI/IEEE Standards
K-Faktorbewertung (harmonische Minderung) K-1 (Standard)
Wickelmaterial Kupfer
Umgebungstemperaturbewertung 40°C
Geräuschpegel 61 dBA
Höhenbewertung 3300 Fuß (1000 Meter) über dem Meeresspiegel
Kernmaterial Getreideorientierter Stahl
Tankmaterial Beschichtetes Stahl
Trockengewicht (ohne Öl) * 4,566 lb
Gesamtgewicht (gefüllt mit Flüssigkeit) 10,567 lb
Effizienz in % 990,10%
Keine Belastungsverluste (in Watt) +/- 2,100 W
Volllastverlust (in Watt) bei 100% +/- 14,500 W



Merkmal


• 60 Hz Betrieb.
• Durchschnittlicher Wicklungsanstieg bei 65°C.
• Radial- und Schleifzufuhrvorrichtungen.
• Toten und aktiven Vordertyp von HV-Terminals.
• HV BIL 45 150 kV (Tote Front) 200 kV (Lebende Front).
• LV BIL 30 ¢ 60 kV.
• Dreipunktverschluss von Niederspannungstüren.
• Hochspannungstür, die erst geöffnet werden kann, wenn
Die Niederspannungstür ist geöffnet.
• Steile Trennwände.
• Transformatorbehälter von der Abdeckung bis zur Basis geschweißt.
• Dauerhaftes Namensschild.
• Ein Zoll NPT-Rohrkappe-Füllvorrichtung.
• ANSI-Behälter mit Bodenplatten.
• Ein Zentimeter großer Abflussventil und Probenahmer.
• Automatisches Druckentlastungsventil (35 SCFM).
• Wasserhahnwechsler mit (2) 2,5% voller Kapazität
und unter dem Nennwert.
• Ein 10×18× (oder 14×25×) Handloch im Transformator
Tankdeckel.
• Olivengrün lackiert (Munsell 7GY 3.29/1.5).
• Konzipiert, hergestellt und geprüft nach
mit den neuesten ANSI-Standards



Spezifikation



Drei-Phasen-Pad-montierte Transformator
Nennleistung (KVA) Hochspannung (KV) Niedrigspannung (V) Verlust (W)
Verlust ohne Last (W) Lastverlust (W)
75 KVA 24.94/14.4 kV
12.47/7.2 kV
34.5KV/
19.92KV/
13.8KV/
13.2KV/
oder andere
120/240 V
480Y/
277 V
600Y/
347 V
180 1250
112.5KVA 200 1500
150 KVA 280 2200
225 KVA 400 3050
300 KVA 480 3650
500 KVA 680 5100
750 KVA 980 7500
1000 KVA 1150 10300
1500 KVA 1640 14500
2000 KVA 2160 20645
2500 KVA 2680 23786
3000 KVA 3300 25300
3750 KVA 4125 27875
5000 KVA 5200 30000
