| Markenbezeichnung: | WINLEY |
| Modellnummer: | SCB10-6500/35 |
| Mindestbestellmenge: | 1 Einheit |
| Preis: | $5000-$10000 |
| Verpackungsdetails: | Aus Sperrholz |
| Zahlungsbedingungen: | T/T |

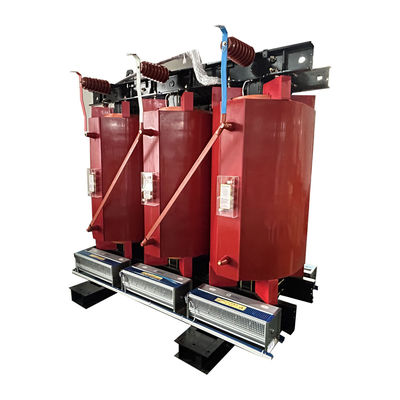

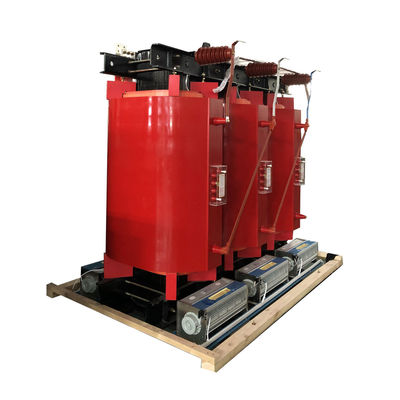

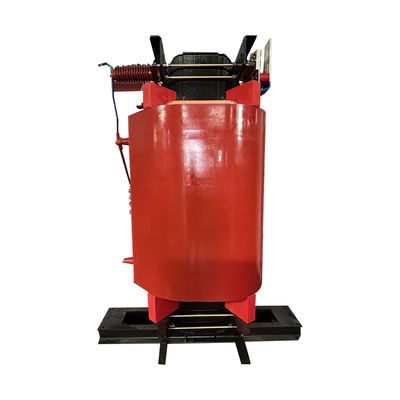

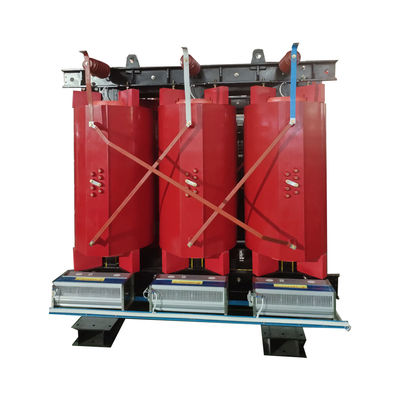

6500K Drei-Phasen-Trocken-Typ-Transformator Gussspirale Step-Up-Transformator 33KV
Eigenschaften eines Trockentransformators
1)Feuchtigkeits- und Korrosionsbeständigkeit, und kann bei 100% Luftfeuchtigkeit normal betrieben werden, vor allem für Arbeiten unter extremen Umweltbedingungen.
2)Verlustverlust, geringe lokale Entladung, geringer Lärm und starke Wärmeabbaufähigkeit, können 150% des Nennlastbetriebs betreiben.
3) Die gesamte mechanische Festigkeit der gegossenen Spule ist sehr hoch und kann plötzlichen Kurzschluss widerstehen.
4)Sicher, feuersicher, keine Verschmutzung, kann direkt in der Ladungszentrale installiert werden.
5)Einfache Wartung und Installation, geringe Gesamtbetriebskosten.
Hauptdaten

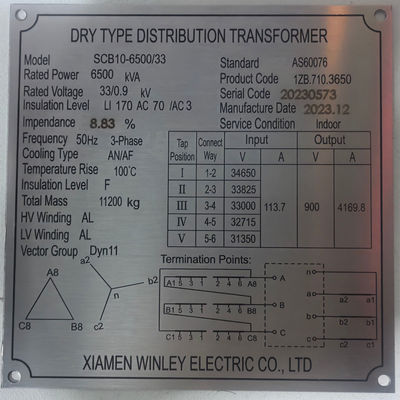

| Daten zur Spezifikation des 6500kVA-Transformators | |||
| - Nein. Ich weiß nicht. | Einzelheiten | UNiete | Spezifikation |
| 1 | Typ | ~ | Trockentyp, Gussharz |
| 2 | Nennkapazität | KVA | 6500 |
| 3 | Dienstpflicht | ~ | Dauerdienst |
| 4 | Nummer der Phase | ~ | 3 |
| 5 | Primärspannung | V | 33000 |
| 6 | Sekundärspannung | V | 900 |
| 7 | Typ der Berührung | ~ | Ausgeschaltet |
| 8 | Tappingbereich | % | ±2*2,5% |
| 9 | Kühlmethode | ~ | AN/AF |
| 10 | Nennfrequenz | Hz | 50 |
| 11 | Vektorgruppe | ~ | Dyn11 |
| 12 | Isolationsklasse | ~ | F |
| 13 | Temperaturanstieg | °C | 100 |
| 14 | Impedanz | % | 9 |
| 15 | Verlust ohne Last | W | 10930 |
| 16 | Verlust während der Belastung ((120°C) | W | 55320 |
| 17 | Wickelmaterial | ~ | Aluminium |
| 18 | Kernmaterial | ~ | Siliziumstahl |
Produktzeichnungen
Spezifikation
| Nennkapazität | Hochspannung | Niedrig | Verbindungssymbol | Nichtlastverlust | Verlust während der Last | Keine Lastströmung | Gewicht | Kurzschlussunabhängigkeit |
| (KVA) | (KV) | Spannung | (W) | (W) | (%) | (Kg) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | - Ja, ja. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Fabrikfotos
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
|
