| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-2500/15 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Sperrholzgehäuse |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Phase drei | Kapazität: | 2500 KVA |
|---|---|---|---|
| Primärspannung: | 4160 V | Sekundärspannung: | 480Y/277 |
| Vektorgruppe: | Dyn1 | Temperaturanstieg: | 65°C |
| Impedanz (typisch): | 50,75% | Häufigkeit: | 60 Hz |
| Markieren: | 2500 Kva-Pad-montierte Transformator,3Phasen-Pad-montierte Transformator 480V,ISO-Öltyptransformator |
||

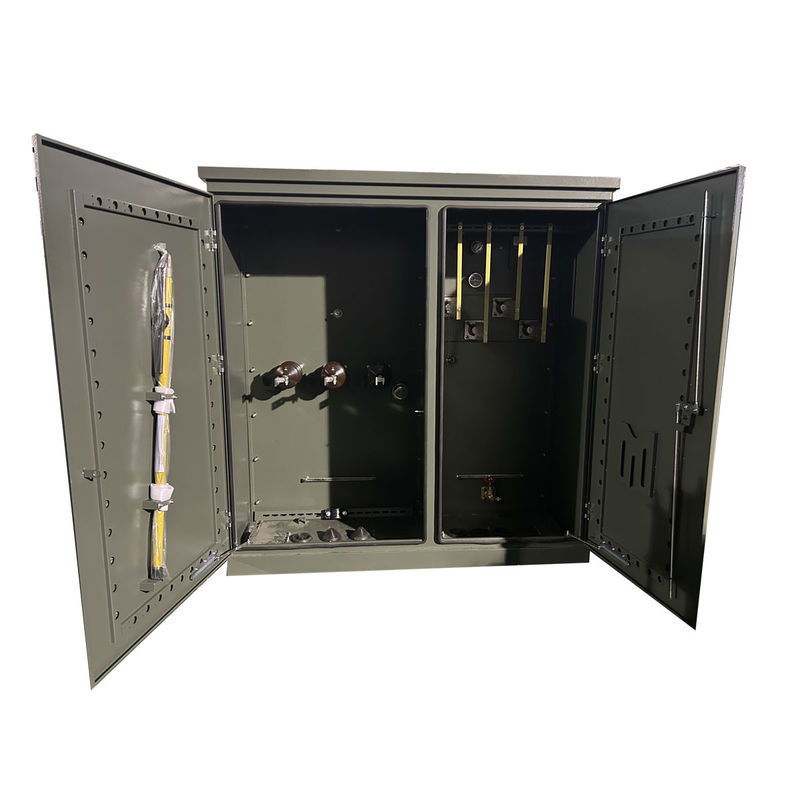

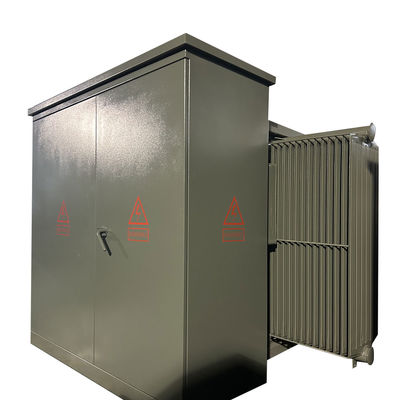

2500Kva Dreiphasen-Pad-montierte Transformator4160V bis 480 V
Beschreibung:
Wir entwerfen und produzieren diese Unterstation nach dem internationalen Standard IEC1330,H.V.Standard IEC 62271-200.
HV & LV-Abteil ist mit vollständiger Funktion.
1) H.V.Abteilung hat verschiedene Stromversorgungsmethoden bei der Prüfung der Stromversorgung in 1 Zeit, es kann auch mit H.V.Testing Geräte installiert werden, um die Nachfrage der H.V.Testing zu erreichen.
2) Der Transformatorraum kann aus S11, S13 oder einem anderen Ölverbrauchs- und Trockentransformator bestehen.Der Transformatorbereich verfügt über Windkühlsysteme und Beleuchtungssysteme mit automatischem Antrieb.
3) Niederspannungskompartment kann nach Bedarf der Benutzer hergestellt werden, es nimmt feste oder montierte Struktur zu sein elektrische Stromversorgungssystem, hat es viele Funktionen wie Lichtverteilung,Stromverteilung, Reaktionskraft, elektrische Leistungstests usw., um die Qualität der Stromverteilung zu verbessern und den Benutzer zufriedenzustellen.
Diese Umspannstation besteht hauptsächlich aus Metallmaterial, Edelstahlmaterial, Nicht-Metallmaterial, welches vom Benutzer und Kunden gewählt werden kann.
Diese Umspannstation ist eine sehr wichtige Stromverteilungs- und Versorgungseinheit im elektrischen Kabelnetz.Verteilung.. es wird in 3-phasigen AC 50Hz und Nennstrom max 1600KVA Transformator verwendet. Es wird weit verbreitet in Industrie- und Bergbauunternehmen, Wohnviertel, Krankenhaus, Einkaufszentrum,Hochhäuser und andere Verteilungssysteme.

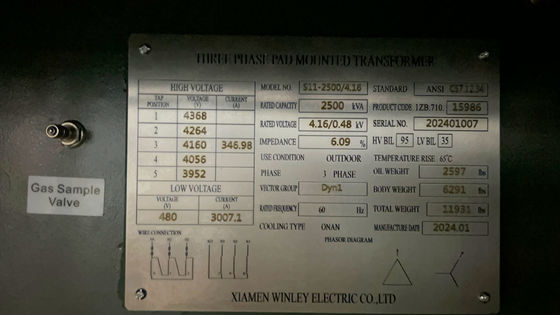

Hauptdaten
| 2500 KVA Spezifikationsdaten | |||
| - Nein. Ich weiß nicht. | Einzelheiten | Einheit | Spezifikation |
| 1 | Typ | ~ | auf einem Pad montiert, Radialzufuhr |
| 2 | Nennkapazität | KVA | 2500 |
| 3 | Nummer der Phase | ~ | 3 |
| 4 | Primärspannung | V | 4160 |
| 5 | Primäre Beendigung | ~ | Porzellanbüschel |
| 6 | Sekundärspannung | V | 480Y/277 |
| 7 | Sekundärverbindung | ~ | 12 Löcher |
| 8 | Typ der Berührung | ~ | Abschaltvorgänge |
| 9 | Tappingbereich | % | ±2*2,5% |
| 10 | Kühlmethode | ~ | - Das ist nicht wahr. |
| 11 | Nennfrequenz | Hz | 60 |
| 12 | Vektorgruppe | ~ | Dyn1 |
| 13 | Isolationsklasse | ~ | A(105°C) |
| 14 | Temperaturanstieg | K | 65 |
| 15 | Verlust bei Ablastung | W | 2700 |
| 16 | Lastverlust (85°C) | W | 23200 |
| 17 | Impedanz | % | 5.0 bis 7.5 |
| 18 | Wickelmaterial | ~ | Kupfer |
Merkmal
1- Primärschalter.
1.5-Positions-Tap-Wechsel.
2)4 Position Lastbremsschalter, kann mit einem Hot Stick bedient werden und ermöglicht Flexibilität bei Reparatur und Wartung.
2.Endverbindung
1)Die primären Stromkabel sind mit Elbenschaltanlagen verbunden.
2) Außen geklemmte Buschlöcher mit Lastbremsvorrichtungen.
3)Integrale Lastbrems- oder Nichtlastbremsschüsseln.
4) Sekundärschließung Außenklemmungen mit NEMA 4-Loch-, 6-Loch-, 8-Loch-, 10-Loch- oder 12-Loch-Spaten.
3.Schutzvorrichtung
1) Bajonett-Schutzschutzschutzschutzschutzschutzschutzschutzschutz
2) automatische Druckentlastungsvorrichtung.
3) Ölpegelmesser.
4) Öltemperaturmessgerät.
5) Vakuumdruckmessgerät.
6) Abflussventil mit Probenahmer.
7)Verteilungsklasse, Metalloxidhalter, 3 bis 36 kV.
8)Verteilerklasse, Blitzschutzgeräte mit Ventiltyp, 3-27 kV.
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische Zeichnungen
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
