| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-25/13.2 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Sperrholzgehäuse |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Typ des Transformators: | mit einer Breite von nicht mehr als 15 mm | Kapazität: | 25 KVA oder angepasst |
|---|---|---|---|
| Kühlmethode: | ONAN/KNAN | Temperaturanstieg: | 65°C |
| Primärspannung: | 13200GrdY/7620 | Sekundärspannung: | 120/240V (L-N-L) |
| Phase: | Einzelphase | Wickelmaterial: | Kupfer |
| Markieren: | Verteiltransformator mit Stang,Verteiltransformator mit 25kva-Stiel,Einphasentransformator 13 |
||

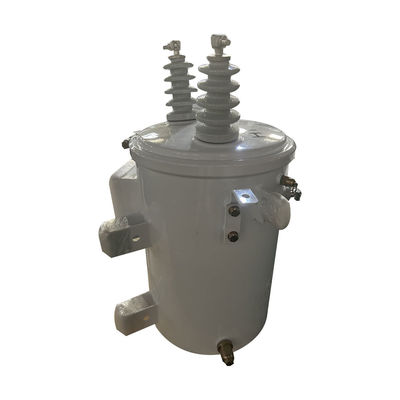

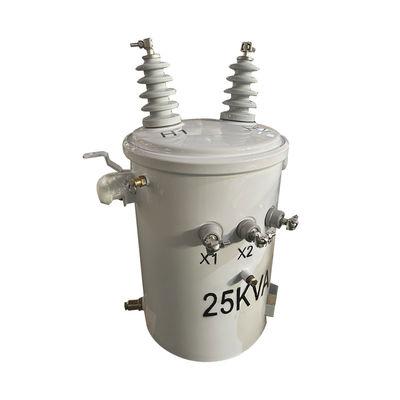

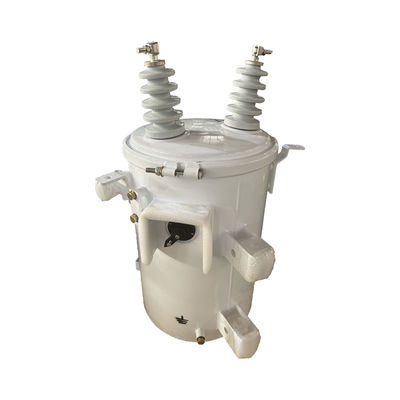

25kva einphasiger, auf einem Pfahl montierter Verteiltransformator 13,2KV bis 240V 37,5kva 50kva 250kva 100kva 150kva
Im Verteilnetz mit dezentraler Stromversorgung hat der Einphasentransformator als Verteiltransformator erhebliche Vorteile.Es kann die Länge von Niederspannungsleitungen verkürzen, verringern die Leitverluste und verbessern die Stromversorgungsqualität.Der Transformator ist dadurch gekennzeichnet, dass er eine Aufhängungsinstallationsmethode mit Stangmontage verwendet., geringer Volumen, geringer Infrastrukturbauinvestition, Verringerung des Niederspannungsstromradius und kann Niederspannungsleitungsverluste um mehr als 60% reduzieren.Der Transformator hat eine vollständig versiegelte Struktur mit starker Überlastkapazität, hohe Zuverlässigkeit im Dauerbetrieb, einfache Wartung und lange Lebensdauer.
Standardmerkmal
*Kostenwirksames Design
*Hohe Effizienz und geringe Geräuschbelastung
*Doppelspannungsfähigkeit
*Beschichtung entspricht oder übersteigt die IEEE-Norm C57
*Exzellente Dichtung zum Schutz vor Umweltfaktoren

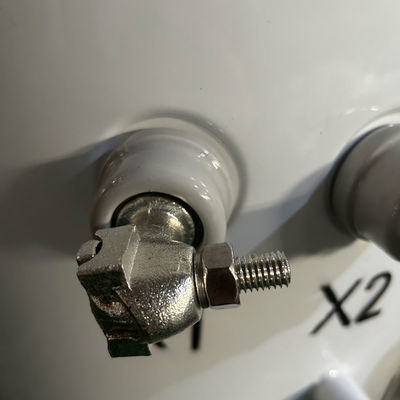

*Niedrigspannungsschläuche des Polymertyps

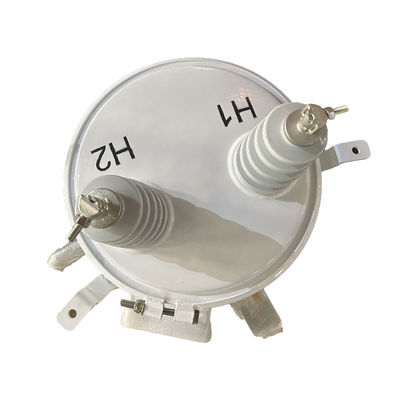

*Porzellantyp Hochspannungsschläuche
*Bequeme Abdeckung oder seitlich montierte Spannungsboxen
*Endgeräte des Spade- oder Klemmtyps
*Kompatibel mit Mineralöl und biologisch abbaubarem Pflanzenöl als Isolieröl
*Eine Überspannungshalterstütze, bei Bedarf verfügbar
Hauptdaten
| Typ des Transformators | Überspannungstransformator, herkömmlicher Typ |
| Konfiguration des Transformators | Flüssigkeitsgefüllte Stange montiert |
| Typ der Polarität des Transformators | Subtraktiv |
| Phase | Einzelphase |
| Kapazität | 25 KVA |
| Primärspannung | 13200GrdY/7620 |
| Primärspannungsklasse | Klasse 15 kV |
| Primär-BIL | 95 kV |
| Sekundärspannung | 120/240V (L-N-L) |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | ONAN; selbstgekühlt |
| Klopfwechsler | 5-Positions-Tap-Wechselgerät mit externer Bedienungshandle |
| Tippen Sie auf Qty | (2) FCAN oben, (2) FCBN unten |
| Tippen Sie % | 20,5% |
| Tippen Sie auf den Schalter | Mitte des Tankkörpers, links von den Montagevorrichtungen |
| Impedanz | 20,5% Typisch |
| Flüssigkeitsgewicht* | 99.21 lb |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Geräuschpegel | 48 dBA |
| Abmessungen* | 21.65'-W x 24.8'-D x 40.16'-H |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 470 Pfund |
Spezifikationen
| 10kva-500kva Einphasen-Öl-Eintauchtransformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | IEEE/ANSI/ DOE | 10,8 bis 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
