Phase: | Phase drei | Kapazität: | 3750 KVA |
---|---|---|---|
Primärspannung: | 34500GrdY/19920 | Sekundärspannung: | 480V |
Vektorgruppe: | Dyn1 | Temperaturanstieg: | 65°C |
Impedanz (typisch): | 50,0% Typisch | Wickelmaterial: | Kupfer |
Markieren: | Auf dem Pad montierte Transformator 3750Kva,IEEE 3-Phase-Pad-montierte Transformator,ANSI-Drei-Phasen-Transformator |

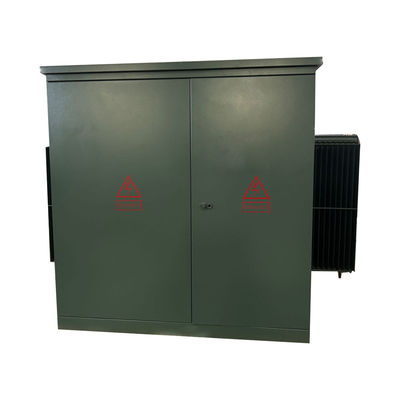

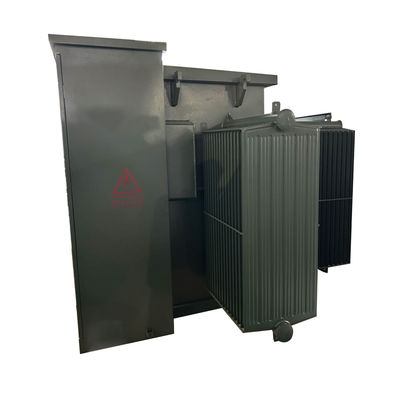

IEEE/ANSI 3750Kva 34500V bis 480V Dreiphasen-Pad-montierte Transformator
Drei-Phasen-Pad-montierte Öl-getränkte Verteilungstransformatoren sind leistungsstark, zuverlässig und mit der Umwelt im Hinterkopf entworfen.Diese Transformatoren bieten eine erhöhte Zuverlässigkeit und Schutz vor kritischen AusfallvorfällenDie niedrigeren Betriebskosten und Wärmeemissionen dieser Transformatoren machen sie zu einer idealen Wahl für eine Vielzahl von Anwendungen.
Struktur
Hauptdaten
Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
Betrieb | Schritt nach unten (nicht für Schritt nach oben genehmigt) |
Phase | Drei Phasen |
Kapazität | 30,75 MVA (3750 KVA) |
Vektorgruppe | YnD1 |
Primärspannung | 34500GrdY/19920 |
Primärspannungsklasse | Klasse 35 kV |
Primär-BIL | 200 KV |
Sekundärspannung | 480 V |
Sekundärspannungsklasse | 1Klasse 2 kV |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
Kühlklasse | KNAN; selbstgekühlt |
Impedanz | 50,0% Typisch |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Abmessungen* | 100' W x 87' D x 85' H |
Trockengewicht (ohne Öl) * | 8,040 Pfund |
Gesamtgewicht (gefüllt mit Flüssigkeit) | 14,330 Pfund |
Spezifikation
Drei-Phasen-Pad-montierte Transformator | ||||
Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
Verlust ohne Last (W) | Lastverlust (W) | |||
75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Technische Zeichnungen
Beschreibung:
Wir entwerfen und produzieren diese Unterstation nach dem internationalen Standard IEC1330,H.V.Standard IEC 62271-200.

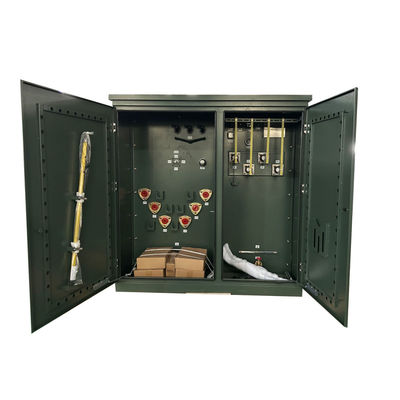

HV & LV-Abteil ist mit vollständiger Funktion.
1) H.V.Abteilung hat verschiedene Stromversorgungsmethoden bei der Prüfung der Stromversorgung in 1 Zeit, es kann auch mit H.V.Testing Geräte installiert werden, um die Nachfrage der H.V.Testing zu erreichen.
2) Das Transformatorfach kann als S11, S13 oder als anderes Ölverbrauchs- und Trockenverbrauchs-Transformator gewählt werden.Der Transformatorbereich verfügt über Windkühlsysteme und Beleuchtungssysteme mit automatischem Antrieb.
3.Niedrigspannungskompartment kann nach den Bedürfnissen der Benutzer hergestellt werden, es nimmt feste oder montierte Struktur an, um elektrische Stromversorgungssystem zu sein, es hat viele Funktionen wie Lichtverteilung,Stromverteilung, Reaktionskraft, elektrische Leistungstests usw., um die Qualität der Stromverteilung zu verbessern und den Benutzer zufriedenzustellen.
Diese Umspannstation besteht hauptsächlich aus Metallmaterial, Edelstahlmaterial, Nicht-Metallmaterial, welches vom Benutzer und Kunden gewählt werden kann.
Diese Umspannstation ist eine sehr wichtige Stromverteilungs- und Versorgungseinheit im elektrischen Kabelnetz.Verteilung.. es wird in 3-phasigen AC 50Hz und Nennstrom max 1600KVA Transformator verwendet. Es wird weit verbreitet in Industrie- und Bergbauunternehmen, Wohnviertel, Krankenhaus, Einkaufszentrum,Hochhäuser und andere Verteilungssysteme.
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
