| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-1000/15 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Sperrholzgehäuse |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Phase drei | Kapazität: | 1000KVA |
|---|---|---|---|
| Primärspannung: | 34500V | Sekundärspannung: | 208Y/120 |
| Kühlkurs: | KNAN; selbstgekühlt | Temperaturanstieg: | 65°C |
| Kernmaterial: | Stahl mit Kornorientierung | Wickelmaterial: | Kupfer |
| Markieren: | Ölgetränkter Transformator 1000kva,ISO-Pad-montierte Transformator,1MVA Öl-Tranformator |
||
Drei-phasige 1000kva-Öl-eingetauchte elektrische Pad-Einstellungen Typ Transformator 34,5KV bis 208V
WINLEY bietet eine komplette Reihe von flüssig gefüllten dreiphasigen, auf einem Pad montierten Verteilungstransformatoren an, die den geltenden ANSI®/IEEE®-Normen entsprechen.,Es eignet sich für Hochspannungs- und Großkapazitätsanwendungen, wie Kraftwerksanlagen, industrieller Stromverbrauch usw.Ölgetränkte Transformatoren haben eine bessere Leistung und Stabilität.

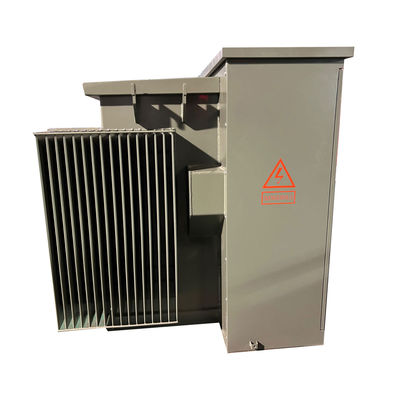

Produktstruktur
1) Der Transformatorteil und der Steuerschrankteil der Variante der Vereinigten Staaten, wobei der Transformatorteil eine vollständig versiegelte Struktur darstellt,und das isolierende Öl kann zwei Arten von Hochzündungspunktöl oder gewöhnliches Öl sein.

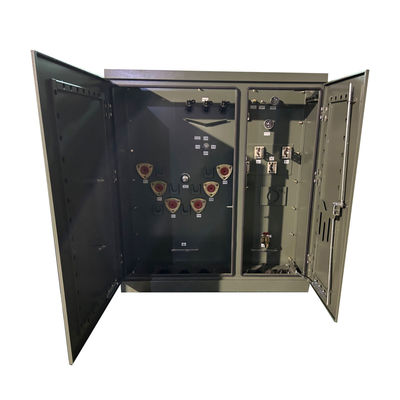

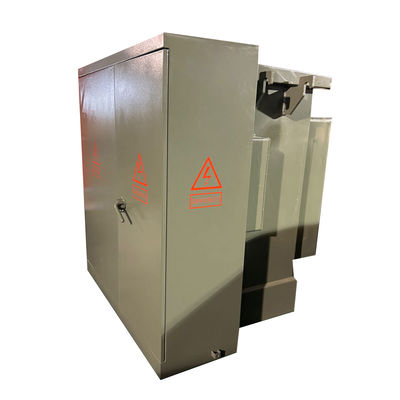

2) Die Steuerung ist in einen Hochspannungsraum und einen Niederspannungsraum unterteilt.
3) Der Hochspannungsraum ist mit: Hochspannungskabelstecker, Blitzschutz, Ladeschalter-Betriebshandle, Nichtanregungsschalter-Handle, Steckverschluss, Druckentlastungsventil,Thermometer, Druckmessgerät, Öl-Positionsmessgerät, Ölfüllklemmen, Ölentladungsventile usw., Lastschalter, Auslöschschalter, Stecksicherungen usw.sind alle zusammen mit dem Transformatorkern in Transformatoröl eingetauchtDas Hochspannungskabel und der Transformator sind durch eine Verbindung mit einem Ellenbogenkabel verbunden.
4) Die Niederspannungsseite kann mit Luftbremsern, Stromtransformatoren sowie elektrischen Energiezählern, Ammeter und Voltmeter montiert werden,und Ausgangsschaltungen und Kapazitätskompensationsvorrichtungen können entsprechend den Benutzeranforderungen konfiguriert werden.
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Betrieb | Abwärtssteigerungsoperation |
| Phase | Drei Phasen |
| Kapazität | 1MVA (1000 KVA) |
| Vektorgruppe | DYN1 |
| Primärspannung | 4160 V |
| Primär-BIL | 60 KV |
| Sekundärspannung | 480Y/277 |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Impedanz | 50,75% |
| Leistungsschalter für die Lastunterbrechung | 300-Ampere, 5 kV |
| Wickelmaterial | Aluminium/Kupfer |
| Effizienz in % | 99.20% |
| Keine Lastverluste (in Watt) | +/- 1,300 W |
| Volllastverlust (in Watt) bei 100% | +/- 8,500 W |
Standardmerkmale
• 60 Hz Betrieb.
• Durchschnittlicher Wicklungsanstieg bei 65°C.
• Radial- und Schleifzufuhrvorrichtungen.
• Toten und aktiven Vordertyp von HV-Terminals.
• HV BIL 45 150 kV (Tote Front) 200 kV (Lebende Front).
• LV BIL 30 ¢ 60 kV.
• Dreipunktverschluss von Niederspannungstüren.
• Hochspannungstür, die erst geöffnet werden kann, wenn
Die Niederspannungstür ist geöffnet.
• Steile Trennwände.
• Transformatorbehälter von der Abdeckung bis zur Basis geschweißt.
• Dauerhaftes Namensschild.
• Ein Zoll NPT-Rohrkappe-Füllvorrichtung.
• ANSI-Behälter mit Bodenplatten.
• Ein Zentimeter großer Abflussventil und Probenahmer.
• Automatisches Druckentlastungsventil (35 SCFM).
• Wasserhahnwechsler mit (2) 2,5% voller Kapazität
und unter dem Nennwert.
• Ein 10×18× (oder 14×25×) Handloch im Transformator
Tankdeckel.
• Olivengrün lackiert (Munsell 7GY 3.29/1.5).
• Konzipiert, hergestellt und geprüft nach
mit den neuesten ANSI-Standards
Technische Zeichnungen
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
