| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-75/15 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Phase drei | Kapazität: | 75 KVA oder individuell |
|---|---|---|---|
| Primärspannung: | 1270GrdY/7200V | Sekundärspannung: | 480Y/277 |
| Kühlkurs: | KNAN; selbstgekühlt | Isolationsbewertung: | Klasse E Isolierung - 120°C, 248°F |
| Kernmaterial: | Stahl mit Kornorientierung | Wickelmaterial: | Kupfern/Aluminium |
| Markieren: | Elektrischer Transformator mit Padmontage,75 Kva Drei-Phasen-elektrischer Transformator,3Phasen-Pad-montierter Transformator |
||

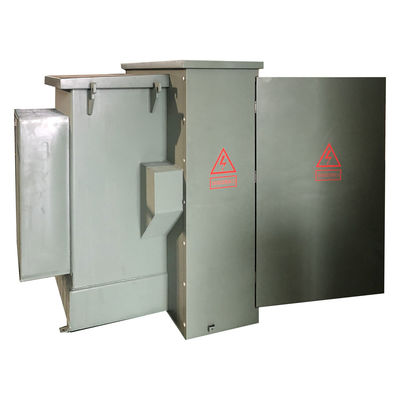

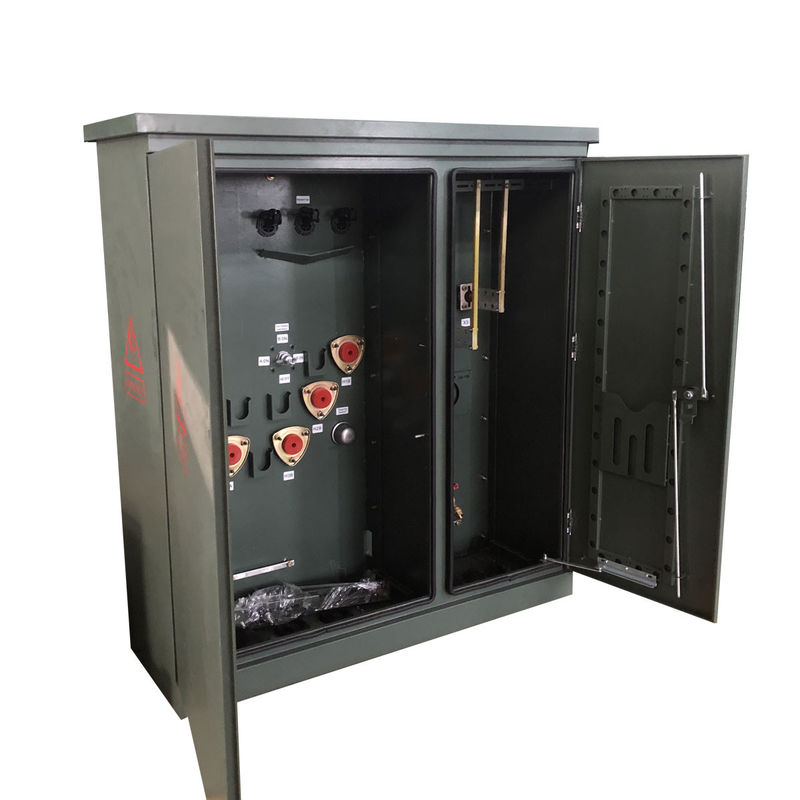

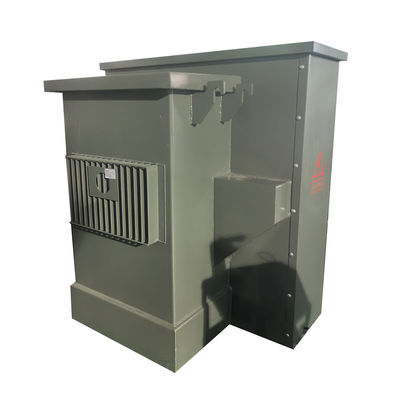

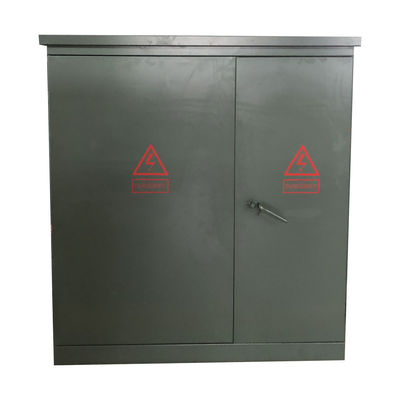

75Kva Drei-Phasen-Pad-montierte elektrische Transformator 12470V bis 480V
WINLEY bietet eine komplette Reihe von flüssig gefüllten dreiphasigen Pad-montierten Verteilungstransformatoren, die den geltenden ANSI®/IEEE®-Standards entsprechen.Der kombinierte Transformator ist besonders für das Stadtnetz des Lastzentrums geeignet, so dass der Verbrauch reduziert und die Qualität der Stromversorgung verbessert werden kann.Öffentliche Plätze und Industriebergbauunternehmen und andere Verteilerplätze.
Leistung
1) Die Struktur ist kompakt und vernünftig, und das Volumen ist klein, was nur etwa ein Drittel des europäischen Umschlagkasten der gleichen Kapazität beträgt;
2)Vollversiegelte, vollständig isolierte Struktur, keine Notwendigkeit, Sicherheitsbarrieren zu errichten, und eine zuverlässige Garantie für die persönliche Sicherheit;
3)Es gibt eine Vielzahl von Stromversorgungssystemen zur Auswahl für die Benutzer, die eine Endstromversorgung annehmen und ein Ringnetz oder eine doppelte Stromversorgung realisieren können;
4) Es wird ein ölgetränkter Leistungstransformator S11 mit geringem Verlust, geringem Temperaturanstieg und starker Überlastkapazität verwendet.
5)Doppel Sicherungen (Backup-Schutzsicherung + Plug-in-Schutzsicherung) werden zum Schutz verwendet.und die Steckverschlusssicherung verfügt über die Eigenschaften einer doppelten Empfindlichkeit für Strom und Temperatur, um den sicheren und zuverlässigen Betrieb des Produkts zu gewährleisten;
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Phase | Drei Phasen |
| Kapazität | 75 KVA |
| Vektorgruppe | - Ich weiß. |
| Primärspannung | 12470GrdY/7200 |
| Sekundärspannung | 480Y/277 |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Klopfwechsler | 5-Positions-Tap-Wechseller |
| Tippen Sie auf Qty | (2) FCAN über den Taps, (2) FCBN unter den Taps |
| Tippen Sie % | 20,5% |
| Anschlagschalter-Schalterbewertung | 200-Ampere, 15 kV |
| Impedanz (typisch) | 30,0% |
| Wickelmaterial | Aluminium |
| Umgebungstemperaturbewertung | 40°C |
| Geräuschpegel | 51 dBA |
| Abmessungen* | 61' W x 43' D x 69' H |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 2,160 Pfund |
| Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
| Effizienz in % | 990,10% |
| Keine Lastverluste (in Watt) | +/- 190 W |
| Volllastverlust (in Watt) bei 100% | +/- 950 W |
Technische Zeichnungen
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
